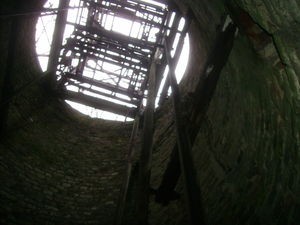

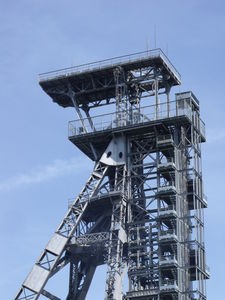

Chevalements et puits de mine

Recommended Posts

Bonsoir tout le monde, je suis très passionné par les puits de mine et je pourrais donner des informations complémentaires sur les puits Lorrains et plus particulièrement sur le puits Vouters, en effet, mon oncle était mineur, il était about (ouvrier spécialisé dans l'entretient et travaux de tout type dans les puits proprement dit) et a effectuer sa carrière à Vouters principalement. J'ai de la documentation technique ainsi que les plans de ce puits, et je tâcherais de les mettre en ligne ici.

Je ne sais pas si Vouters était le puits le plus profond de France, mais en tout cas il était le plus profond de Lorraine et je confirme qu'il faisait 1327 mètres de profondeur. La derniere galerie desservie se situait à 1250 mètres, et les 77 mètres restant servais de puisard. Toute l'eau d'exhaure pompée dans les chantiers était refoulée dans le puisard, et d'autres pompes placées au fond du puits (bouniou) se chargeaient d'évacuer ces eaux au jour.

A venir, la documentation technique et des photos montrant des abouts en plein travail.

Share this post


Link to post
Share on other sites


Toute l'eau d'exhaure pompée dans les chantiers était refoulée dans le puisard, et d'autres pompes placées au fond du puits (bouniou) se chargeaient d'évacuer ces eaux au jour.

Pour les lecteurs non spécialistes, je voulais juste préciser que dans une mine, on évite de laisser descendre l'eau plus bas que le chantier où elle prend source; en effet la puissance consommée est proportionelle à la hauteur du relevage. Donc, en général, à chaque étage, on concentre les eaux de ruisellement par gravité vers un bassin (ou plusieurs) et on la remonte depuis cet étage. C'est la même chose dans le puits où des rigoles dérivent le ruisellement vers les étages. Je pense que dans un puits aussi profond, le relevage ne devait pas se faire d'un seul coup car ça ferait 133 bars en bas...

Dans le chabon, y a-t-il aussi des Albraques ?

Voici ce que ça donne l'hivers quand un puits se trouve aspirant à cause de l'aérage. Ca caillait :froid:

post-3629-0-29547600-1298355349_thumb.jp

Dans le bassin ferreux nord lorrain, il y avait 52 millions de m3 à remonter par an. Le fond était vers -200. Ca fait 3,3 MW 24h/24h avec un rendement de 100%. Bon, toute l'eau ne venait pas du fond non plus. Maintenant c'est plein, l'exhaure est arrêté depuis plus de 2 ans (fin 2005)

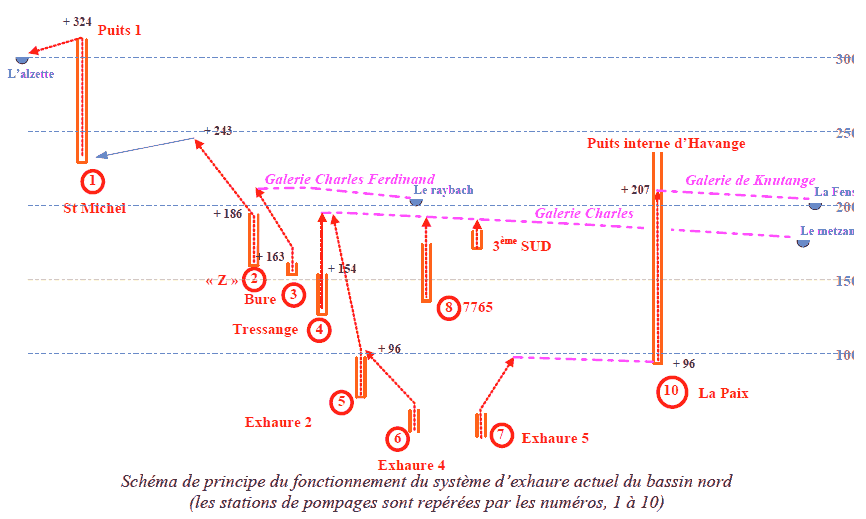

Je l'avais perdu mais je l'ai retrouvé... LE BASSIN FERRIFERE « Etat des Lieux » au 20 février 2003. Il y a en particulier un schéma très intéressant sur ce sujet exhaure. Quand c'est indiqué actuel, ça veut dire 20 février 2003.

post-3629-0-00064600-1298360006_thumb.pn

La pseudo coupe

post-3629-0-99432900-1298360383_thumb.pn

La vue en plan

Je pense que dans le charbon, comme il existe obligatoirement plusieurs puits, le schéma d'exhaure doit être, lui aussi, assez compliqué et le débourbage semble plus complexe.

Dans le bouquin des HBL il n'y a pas grand chose mais néanmoins quelques chiffres :

  • en 1955 on remonte 80 million de m3 par an dans le bassin
  • en 1990 53 million de m3

Quelques venues d'eau brutales
  • 1955 Folschviller 20 m3/mn (soit l'équivalent de 10 millions de m3/an)
  • 1974 Marienau 40 m3/mn
  • 1989 La Houve 18 m3/mn

Je cite : Merlebach, par exemple, posséde en 1990 un réseau de 43 pompes en série pour remonter les boues jusqu'au jour. L'introduction de nouvelles pompes à pistons plus performantes simplifie cette opération qui ne nécessitera plus que deux pompes de grande puissance à partir de 1993.

Share this post


Link to post
Share on other sites

Bonjour, je confirme que dans le charbon il y avait aussi des albraques, et effectivement pour le pompage de l'eau dans le puisard, il y avait plusieurs pompes relais placées dans les différents étages du puits.

Pour la photo montrant un puits d'entrée d'air givré, mon oncle m'en a déjà parlé, en effet en hiver, les abouts devaient très souvent se rendre dans les puits d'entrée d'air pour aller casser la glace. Il m'a préciser que pendant les périodes de givre, ils évitaient au maximum de faire circuler le personnel d'exploitation dans les puits d'entrée d'air, mais les faisaient circuler dans les puits de retour d'air (aux HBL, puits REUMAUX et MARIENAU).

Le document technique du puits VOUTERS ainsi que les plans du puits sont trop gros pour que je puisse les joindre ici, donc je vais les retranscrire.

Dans le document sont mentionné, profondeur et diamètre du puits, étages desservis, types de mobiles ainsi que leurs dimensions, masse à vide, charge maximum admise, vitesse de translation, type de guidage, caractéristiques technique des câbles de tête et d'équilibre (diamètre, masse au mètre, forme du câblage, composition)et carctéristiques machines d'extraction ( constructeur, puissance, intensité absorbée et tension).

@@@+++

Share this post


Link to post
Share on other sites

P.S: j'oubliais de préciser que seule les eaux d'exhaure de l'etage 1250 (dernier étage) était refoulées dans le puisard (ou bouniou), pour les autres étages, ça se passait comme tu l'a décrit)

Share this post


Link to post
Share on other sites

Bonsoir, pour les photos, il va falloir que je les redimensionne, ça va me prendre un peu de temps, en attendant, quelques infos supplémentaires sur Vouters, puits à deux compartiment d'extraction, nommés techniquement Vouters est et ouest. Vouters est: poulie koepe quadricâbles de 5,00 mètres de diamètre, puissance de 2500 kw, équipé d'une cage à trois niveau équilibrée par un contrepoids. Vouters ouest: poulie koepe bicâbles de 4,25 mètres de diamètres, puissance de 1340 kw, équipé d'une cage à trois plateaux, équilibrée également par un contrepoids.

Date importante, le puits vouters à été mis en service le 18 septembre 1962, après une semaine de rodage, c'est à dire qu'on n'y descendait que du matériel mais pas de personnel durant cette période, afin de s'assurer du parfait état de fonctionnement.

D'autre infos à venir....

Share this post


Link to post
Share on other sites

Mineurs dans la cage du puits vouters. Mentionné precedemment, le puits est équipé de deux cages, la cage Est, qui avec ses trois plateaux, a une capacité maximale de 150 personnes, et la cage Ouest qui à une capacité de 90 personnes, réparties également sur trois niveaux.

post-9987-0-99348200-1298454182_thumb.jp

Share this post


Link to post
Share on other sites

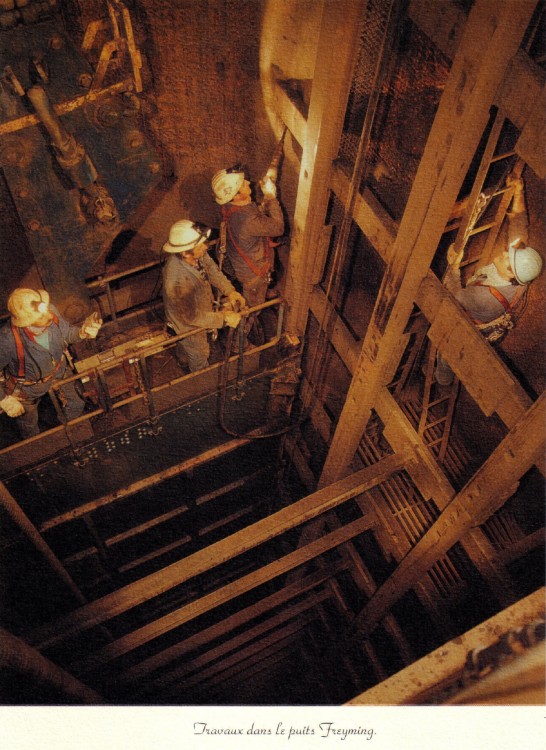

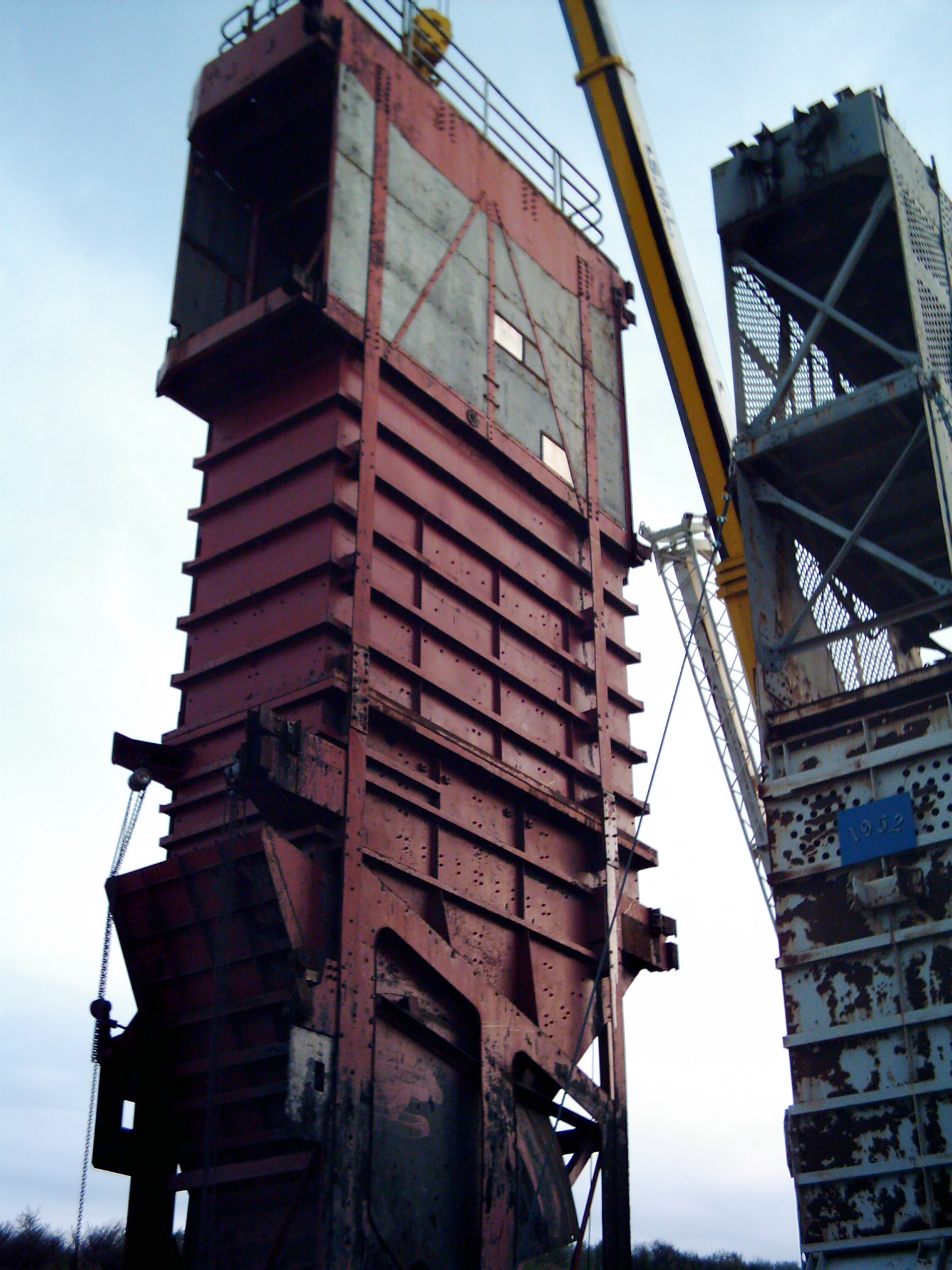

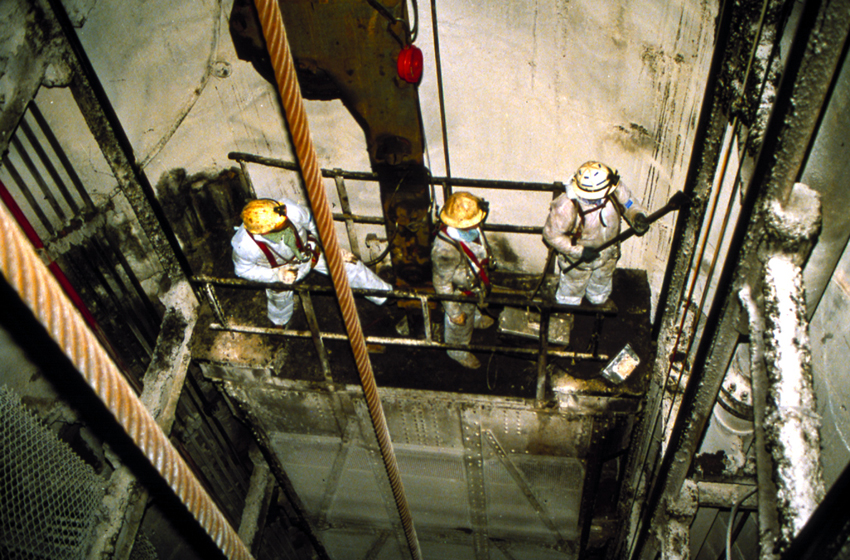

travaux divers, puits freyming, puits à double compartiment d'extraction, équipé de quatre skip, destinés à remonter l'ensemble de la production charbonnière, vitesse de translation en extraction: 20 mètres/seconde. Vitesse de translation lorsque les abouts travaillent : 1mètre/seconde. On aperçoit très bien l'attelage à cosse autoserrante qui lie le câble d'extraction avec le mobile. Ce type d'attelage est de conception suèdoise.

post-9987-0-39541200-1298454810_thumb.jp

Share this post


Link to post
Share on other sites

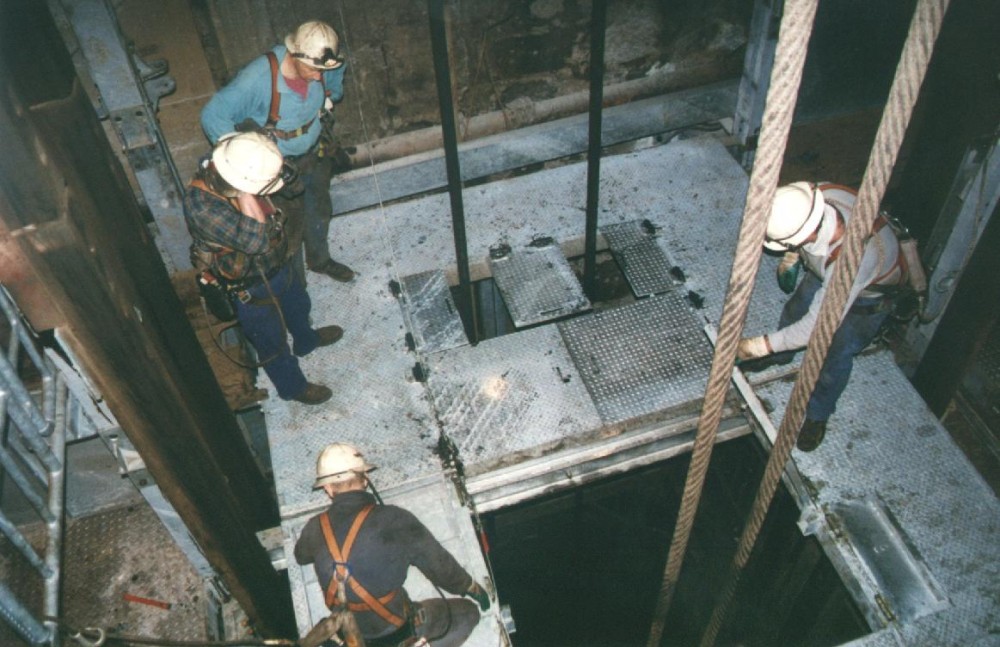

Fermeture du puits vouters, les abouts viennent d'installer un plancher dans le compartiment ouest, en vu de pouvoir executer le bouchon de fermeture du puits, ce plancher se trouve à 27 mètres de profondeur, et sous leurs pieds, un vide vertigineux de 1300 mètres. Pour des raisons techniques, ce puits n'a pas pu être comblé intégralement, il est simplement fermé avec un bouchon en tête

post-9987-0-84157900-1298455092_thumb.jp

Share this post


Link to post
Share on other sites

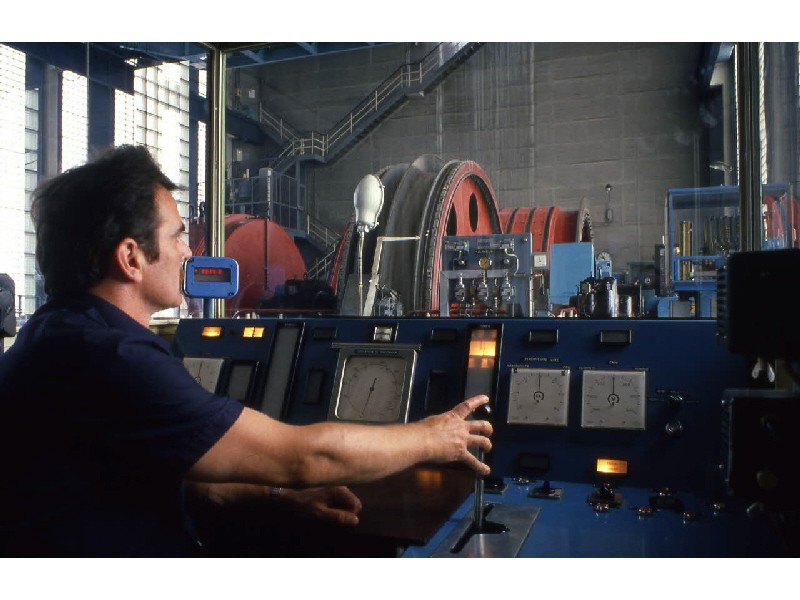

Machiniste d'extraction à la manoeuvre de la machine de vouters ouest, à l'arrière plan, on apercois la machine est.

Vu sur le poste de commande, le gros cadran du milieu, c'est le profondimètre, les autres cadrans, il s'agit des voltmètre et et ampèremètre qui signalent au machiniste les surcharges éventuelles, ainsi que du bon fonctionnent de la machine.

post-9987-0-60696200-1298455226_thumb.jp

Share this post


Link to post
Share on other sites

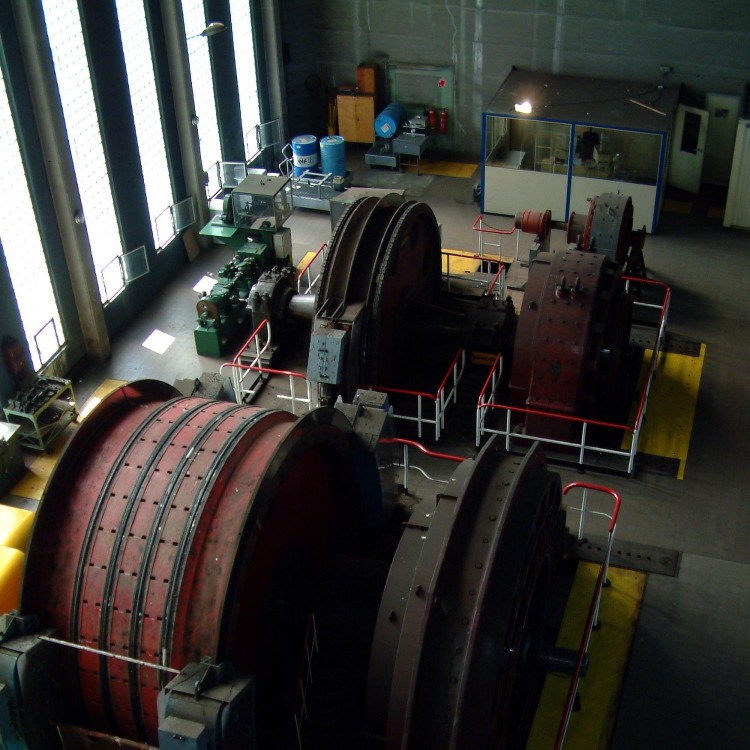

salle des machines puits vouters, vu sur les poulies koepe, machoires de freinage, moteurs, derrière la petite machine, on aperçois un moteur de rechange.

La poulie de la petite machine à été construite par Venot, le moteur par Alsthom, paliers et roulement par E.P.R, dispositif de freinage par Rexroth.

Pour ce qui est de la grande machine, la poulie a été construite par Fives Cail Babcock, moteur par Jeumont, paliers et roulements, E.P.R, dispositif de freinage Rexroth.

post-9987-0-52832400-1298455483_thumb.jp

Share this post


Link to post
Share on other sites

Plus qu'intéressant tout ça :sourire:

Pour les gros documents j'en ai fait scanner de deux mètres par 0,9 m ceux de 1,1 ne passant pas dans les scanners modernes

Et ça ne prends pas beaucoup de place

Et un clin d'oeil que tu comprendras :clin-oeil:

Share this post


Link to post
Share on other sites

post=318681 Machiniste d'extraction à la manoeuvre de la machine de vouters ouest, à l'arrière plan, on apercois la machine est

post=318682 salle des machines puits vouters

Le spécialiste pourrait-il nous surchager les photos pour nous indiquer ce que l'on voit. (poulie, frein, moteur)

Merci

Share this post


Link to post
Share on other sites

Mineurs dans la cage du puits vouters. Mentionné precedemment, le puits est équipé de deux cages, la cage Est, qui avec ses trois plateaux, a une capacité maximale de 150 personnes, et la cage Ouest qui à une capacité de 90 personnes, réparties également sur trois niveaux.

salut Gordiniste,

cette photo des mineurs dans la cage tu l'a eu où ?

Share this post


Link to post
Share on other sites

récente ? 70-80 ? ou moins ?

Sans doute, je n'ai pas de date précise

Des forumeurs plus pointus que moi sur ce sujet pourront peut être en dire +

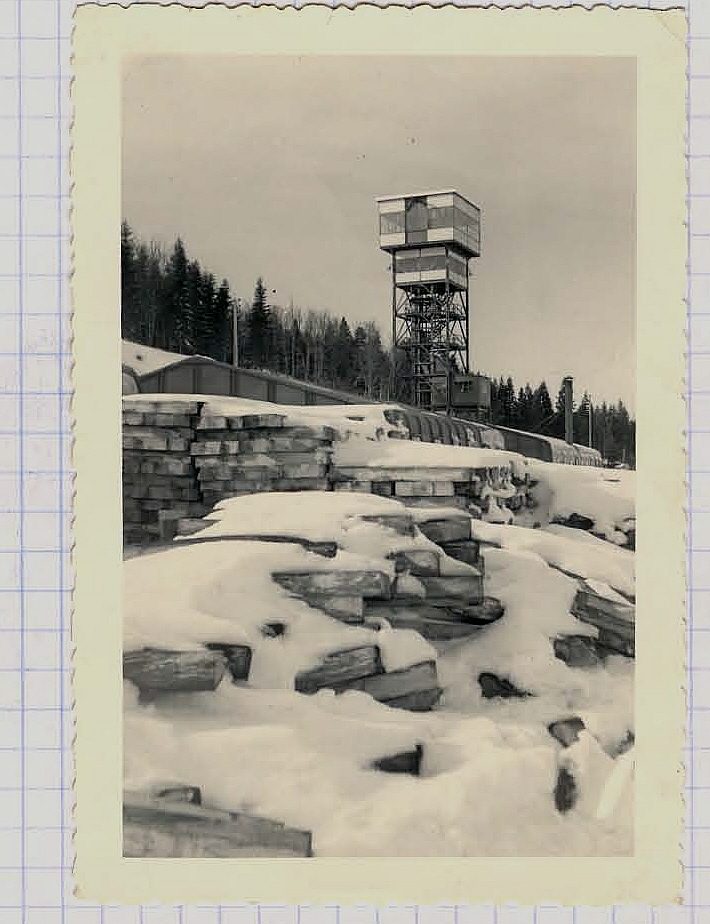

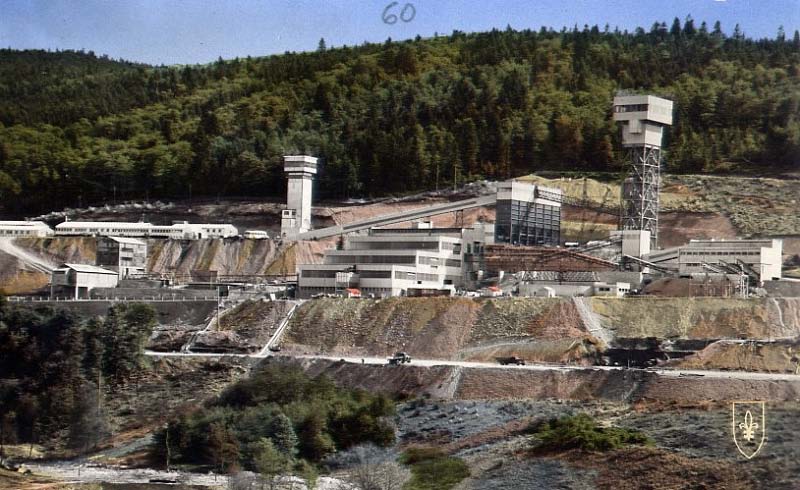

Ci-joint photo prise par Christian P prospecteur CEA avant de passer CFMU

post-2054-0-45892400-1298580646_thumb.jp

Share this post


Link to post
Share on other sites

Sans doute, je n'ai pas de date précise

Des forumeurs plus pointus que moi sur ce sujet pourront peutêtre en dire +

Ci-joint photo prise par Christian P prospecteur CEA avant de passer CFMU

post-2054-0-45892400-1298580646_thumb.jp

Post 316 : Le P3 n'est pas encore bardé, sans doute 1960/61.

Share this post


Link to post
Share on other sites

salut Gordiniste,

cette photo des mineurs dans la cage tu l'a eu où ?

Salut CLERGUEMORT, pour répondre à ta question, cette photo je l'ai reçue de mon oncle, il faisait partie du service des puits aux HBL, et a travaillé principalement à Vouters, mais également au puits Marienau et Simon.

Share this post


Link to post
Share on other sites

Salut CLERGUEMORT, pour répondre à ta question, cette photo je l'ai reçue de mon oncle, il faisait partie du service des puits aux HBL, et a travaillé principalement à Vouters, mais également au puits Marienau et Simon.

Salut

c'est drôle,et plutot sympa, de voir réaparaitre cette photo, j'ai du connaître ton oncle car c'est moi qui ai pris cette photo, j'en ai donné très peu excepté aux quelques personnes que je connaissais qui travaillaient sur le puits où qui figuraient sur les photos.

pourrais tu me donner son nom, si tu veux et en MP bien sûr. Merci.
