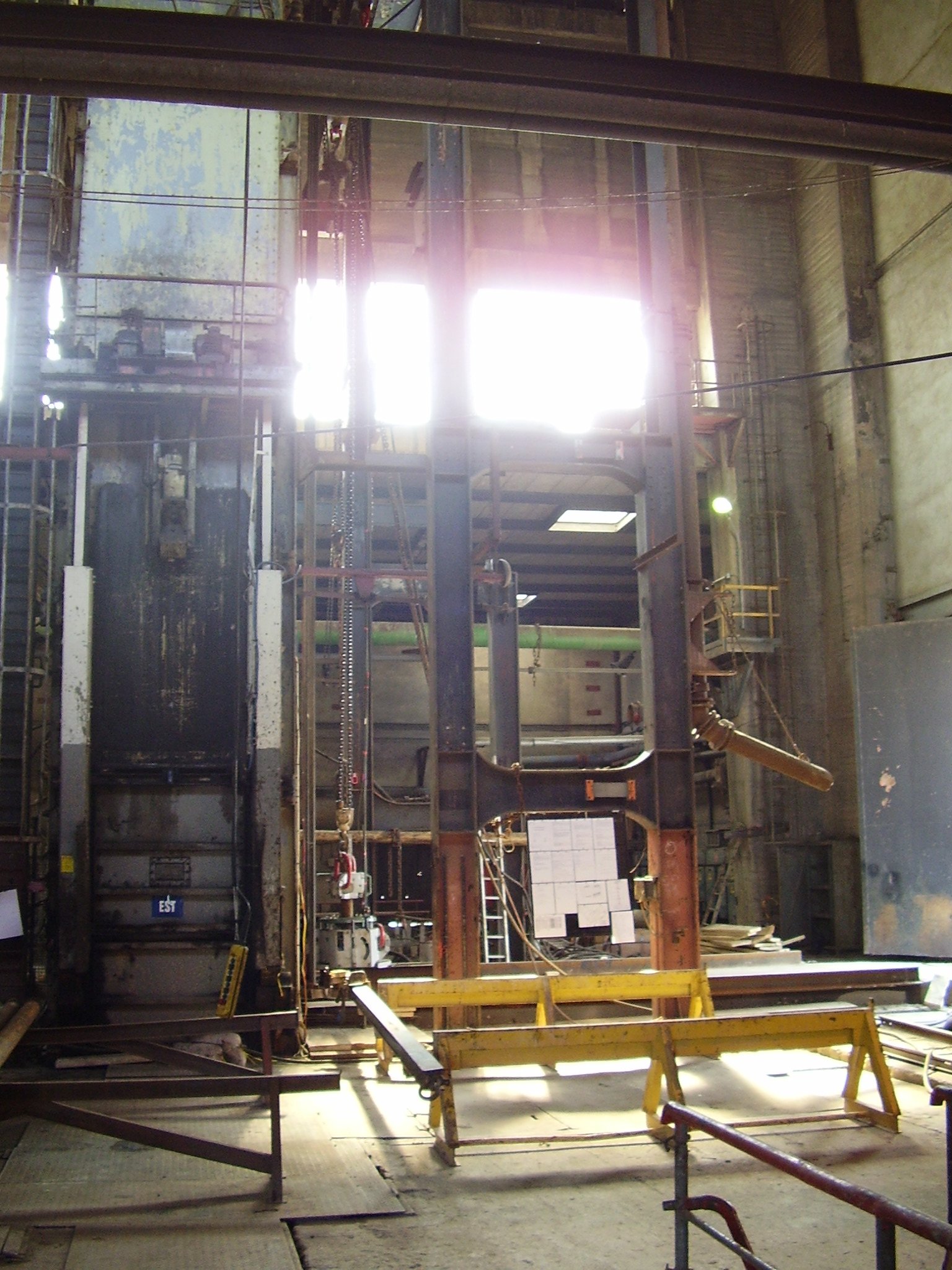

  1. recette jour puits Simon 5, photo faite par mes soins avec un appareil photo jetable (j'avais pas d'autres moyens à l'époque) en mai 2002. Toutes mes excuses pour la mauvaise qualité. A noter qu'à cette époque là, le puits était encore ouvert et en activité, pour l'exhaure, l'aérage et la captation grisou afin de garantir la sécurité de l'exploitation de Merlebach.
  2. CLERGUEMORT à raison, tout dépend comment le projet est présenté, et c'est valable partout, la présentation et la clarté prime sur tout! C'est tout comme si l'on postule dans une entreprise, le patron préfèrera embaucher le candidat qui sait lui transmettre ses motivations de façon concise, plutôt que d'engager celui qui s'exprime mal. Certes c'est une métaphore, néanmoins elle reflète bien la réalité. J'en ai eu la preuve de cet exemple lorsque j'avais porté ma candidature à la SNCF au service traction. Les cartes sont toujours entre nos mains, à nous de savoir jouer.
  3. Je rejoint l'avis de Sebapphim, ce qui me fascine dans les tours d'extraction c'est leur grandeur, mais pas seulement, ce qui me fascine le plus, c'est la prouesse technique, en effet, les tours d'extraction avaient des capacités de chargement et d'extraction bien plus importantes que les chevalements classiques. Techniquement parlant, ces tours sont plus complexes que les chevalements classiques, en effet elle équipent des puits de grandes profondeur (875 mètres pour Marienau, 1136 pour Simon 5 et 1327 mètres pour Vouters) et de grands diamètre ( 7,50 mètres pour Marienau et Vouters, 8,10 mètres pour Simon 5, sans ces puits impossible de pouvoir mécaniser les chantiers du fond avec des machines d'abattage, de soutenement etc... de performances très elevées comme on en possèdait en Lorraine. Enfin, inutile de préciser que pour placer une machine d'extraction en tête du puits (cas des tours), ça n'a pas été sans poser de casses-têtes aux ingénieurs. En visitant Simon 5, ce qui m'avait frappé, c'était l'epaisseur des murs (1 mètre en moyenne), le nombre impressionnant de poutres en béton logé dans l'édifice pour le soutenir, sans oublier bien entendu le plancher de la salle des machines (1,50 mètre) Pour conclure, personnellement je trouve que c'était osé de construire de tels "monstres". P.S: à noter que les tours d'extraction permettaient également de réaliser des économies de longueur de câbles de têtes, mais également d'en réduire l'usure, en effet dans cette configuration, il n'y a que deux poulies, la poulies koepe, et la molette de contrainte qui permet de maintenir le câble dans l'axe du puits. De ce fait on peut en déduire que le (les) câbles subissent moins de flexions alternées qui sont responsable en partie de l'usure du câble.
  4. Merci CLERGUEMORT pour toutes tes photos, ça me fait très plaisir que tu les fasses partager.
  5. J'ai réussis à avoir une photo de la recette jour du puits Marienau.

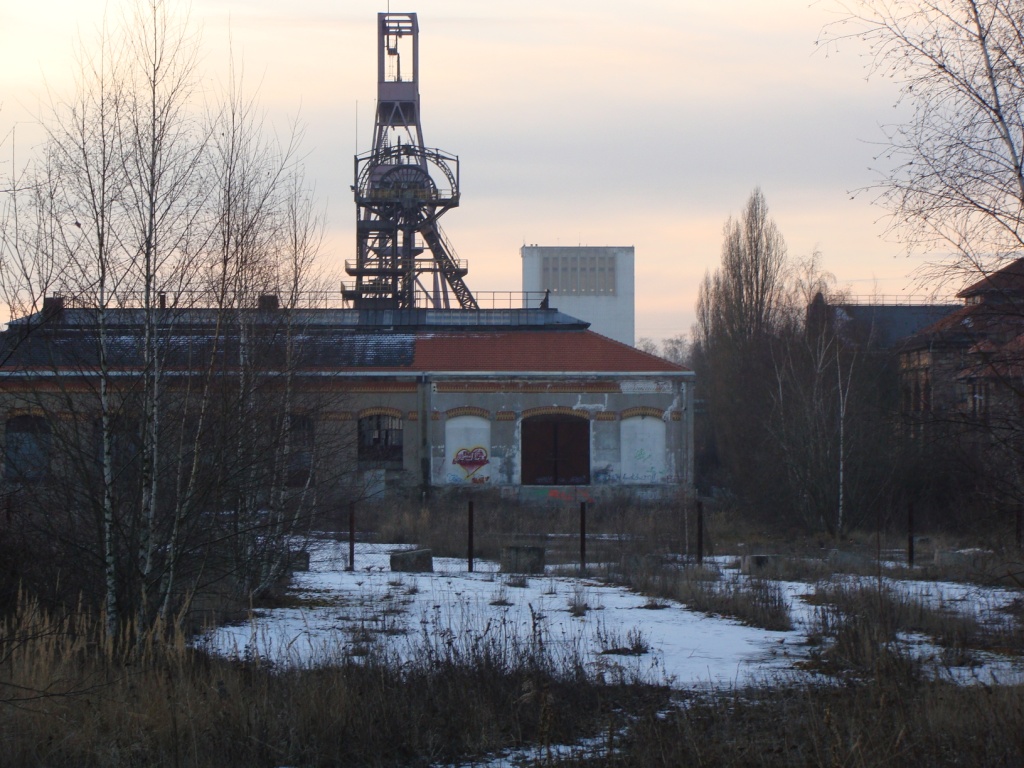

  6. Entrée du siège Simon, vu sur le puits 1, 2, et 5. Le chevalement du puits 1 date de 1907, celui du puits 2 de 1955, et Simon 5 1964 (début de construction) 1966 (mise en service). Cliché toujours pris par mes soins.
  7. Photo prise en décembre 2008 depuis le toit de la tour de Simon 5, on aperçoit distinctement les chevalements du puits Simon 1 et 2

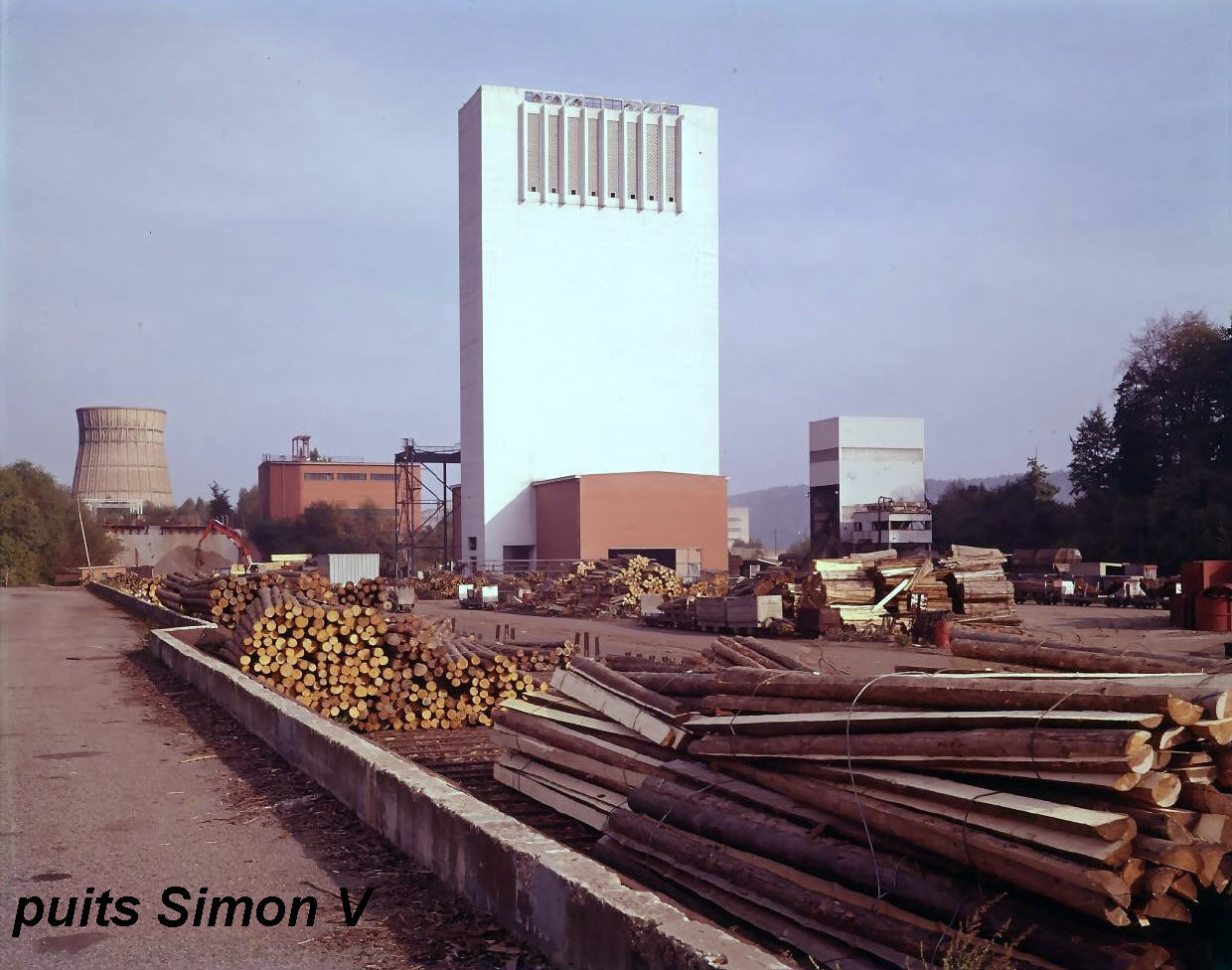

  8. Vue générale du siège Simon, situé à Forbach en moselle
  9. Simon 5 en construction, si mes souvenirs sont bon, ce cliché date de 1964
  10. Quelques chiffres: hauteur de la tour: 57,35m, dimensions de la base (L*l) 30m*12m, masse de béton utilisée pour la construction: 12500 tonnes.
  11. Salle des machines Simon 5, il ne reste plus rien, à part le pont-roulant, et le monte charge pour le matériel, visible à droite de la photo.
  12. etage 41 simon 5, situé juste en dessous de la salle des machines

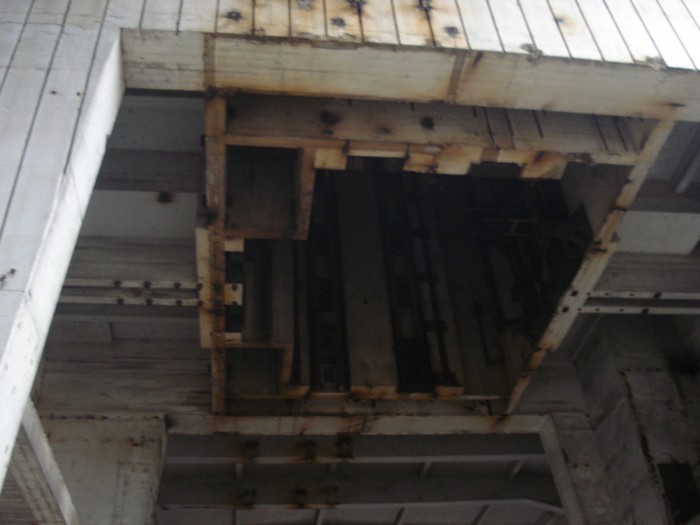

  13. La tour du puits Simon 5 était dotée de plusieurs étages, étage 13,17,22,28,31,37,41 et enfin étage 45 là ou se situait la salle des machines. Ci joint une photo de l'étage 17, et les portes que l'on peut apercevoir donnent accès à l'avant carré

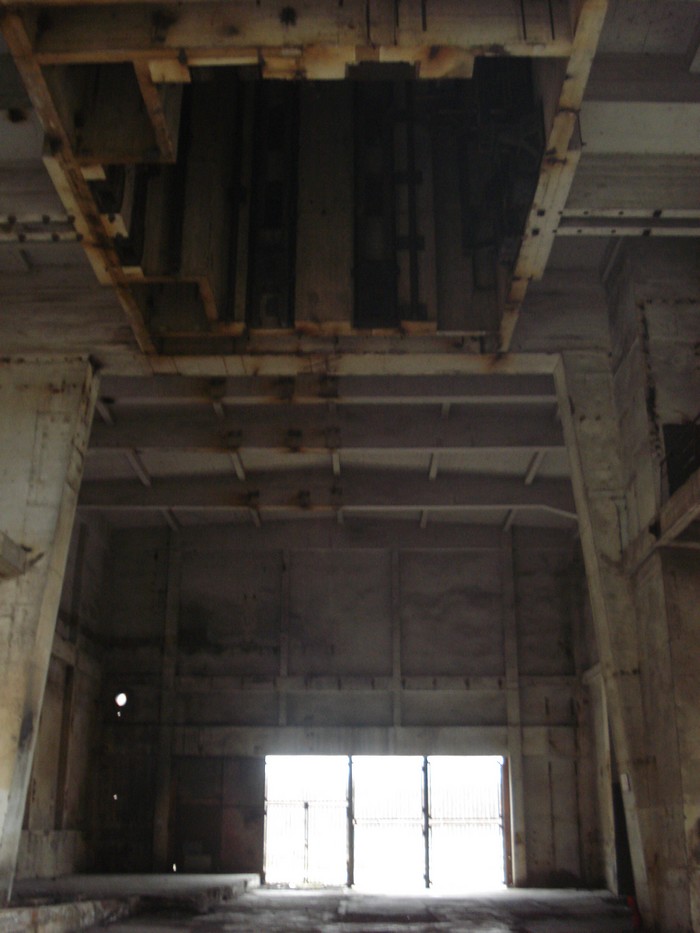

  14. Cliché effectué par mes soins, recette jour de Simon 5 après demantèlement des installations. Photo prise en décembre 2008. On peut apercevoir l'avant carré.
  15. Dit comme ça, je comprends tout à fait. Est ce que tu possèdes des photos de la recette jour de Vouters 2? J'ai déjà demandé à mon oncle mais sans succès.
  16. Petit rappel : sauf mention contraire et explicite, les photos postées par Clerguemort ont été prises par Clerguemort. Si cela gene que je poste des photos qui m'ont été donnée, il suffit simplement de me le signaler, et ainsi je peut retirer l'objet du litige. Par ailleurs, je signifie que mon but est d'utiliser à bon escient les photos ou documents qui sont en ma possession en les faisant partager à d'autre passionné(e)s sur un site approprié, tel que celui-ci.
  17. Oui c'est des photos qu'il m'a donné, et c'est les seuls photos que je possède de la salle des machines encore équipée. Mais il y d'autre photos que j'ai prise moi même, mais il n'y avait plus les installations. Je les posterais ce soir.
  18. Ci-joint, un extrait du règlement général des mines. Faute d'avoir un scanner en état de fonctionnement, j'ai dû retranscrire. REGLEMENT GENERAL DES MINES.doc
  19. Machine sud Simon 5, le machiniste d'extraction marque des repères sur les 4 câbles, en vue de procéder à la verification de l'équilibrage de la tension mécanique des différents câbles. Prochainement, je donnerais plus de précisions sur cette technique de contrôle. essai au trait.bmp
×
×
