Ce qui me rends malade, c'est que sur le carreau du siège Simon, tout a quasiment été rasé, alors que c'était un site exceptionnel, où plusieurs bâtiments d'époque différentes se côtoyaient, et quand je vois des photos où le site était encore en activité, ça me choque. Pour ma part, en démolissant des lieux comme ceux là, c'est mépriser (pour rester poli, parce que je pourrais en dire d'autres) nos anciens qui se sont tués à la tâche, dans tout les sens du terme.

[Sébapphim]

Ce qui me rends malade, c'est que sur le carreau du siège Simon, tout a quasiment été rasé, alors que c'était un site exceptionnel, où plusieurs bâtiments d'époque différentes se côtoyaient, et quand je vois des photos où le site était encore en activité, ça me choque. Pour ma part, en démolissant des lieux comme ceux là, c'est mépriser (pour rester poli, parce que je pourrais en dire d'autres) nos anciens qui se sont tués à la tâche, dans tout les sens du terme.

Je suis absolument d'accord avec toi, mais l'argent triomphe sur tout. Tu aurait vu l'acharnement dans le Nord, tu ne t'en remettrait pas. Il y a des sièges ultra-modernes qui ont étés rasés à 100%, y compris le terril et parfois les cités minières. Ce qui fais qu'on ne localise plus rien. Un ouvrier chargé de la démolition en 1990 m'a raconté que les wagons à ferraillé était encore remplis de charbon.

[gordiniste57]

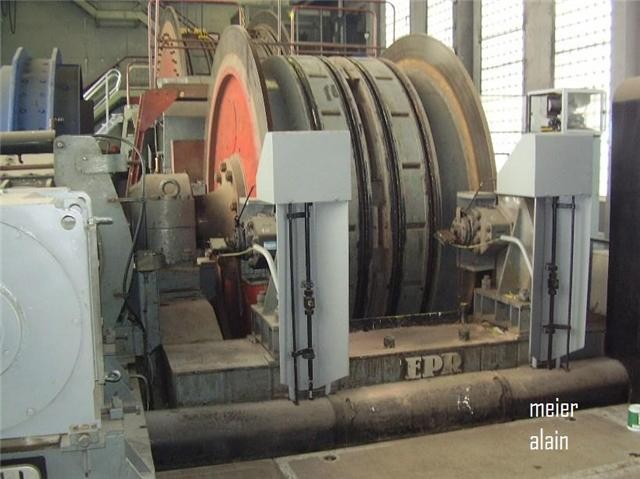

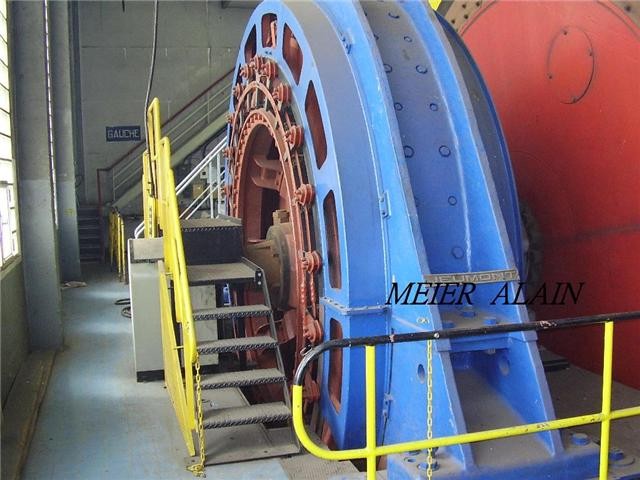

Bonsoir, voici d'autres photos de la salle des machines du puits Simon 5, il s'agit de la grande machine, techniquement dénommée "Simon 5 sud", cette machine quadricâble d'une puissance totale de 5000 kw (2 moteurs Jeumont de 2500 kw), entraine une cage à 3 plateaux, d'une capacité maximale de 150 personnes, et peut transporter des charges allant jusqu'à 27 tonnes. La cage est équilibrée par un contre-poids.

dispositif de freinage.bmp

[gordiniste57]

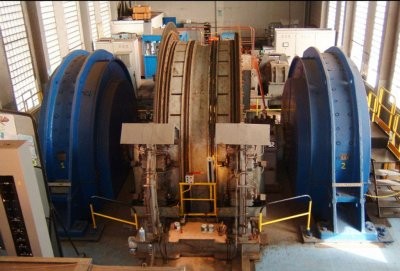

Machine de Simon 5 sud

[gordiniste57]

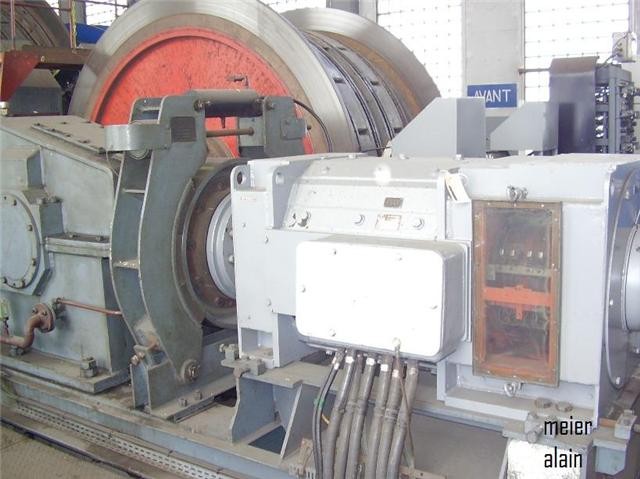

Voici la petite machine du puits Simon 5, appelée techniquement "Simon 5 nord", cette machine est doté d'un moteur Alsthom à renvoi d'angle, d'une puissance de 600 kw, elle entraine une cage à un seul plateau, d'une capacité maximale de 50 personnes. Equilibrée également par un contre-poids.

P.S: il s'agit d'une machine quadricâbles.

[gordiniste57]

Simon 5 nord

[gordiniste57]

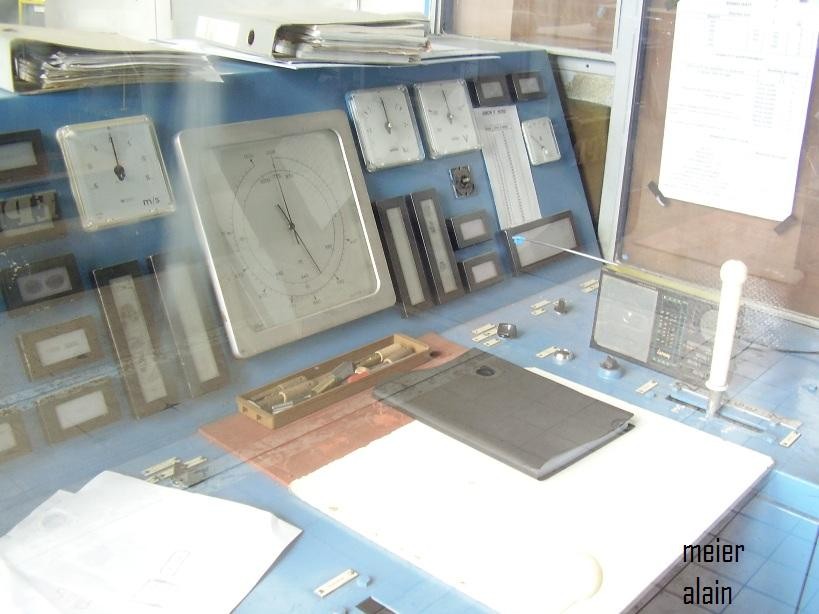

Pupitre du machiniste d'extraction de Simon 5 nord

[gordiniste57]

Vue d'ensemble de la salle des machines du puits 5

machine nord et sud.bmp

[gordiniste57]

photo prise à l'entrée de la tour du puits Simon, on aperçoit à l'arriere plan, la cage à trois plateaux du compartiment d'extraction sud

[gordiniste57]

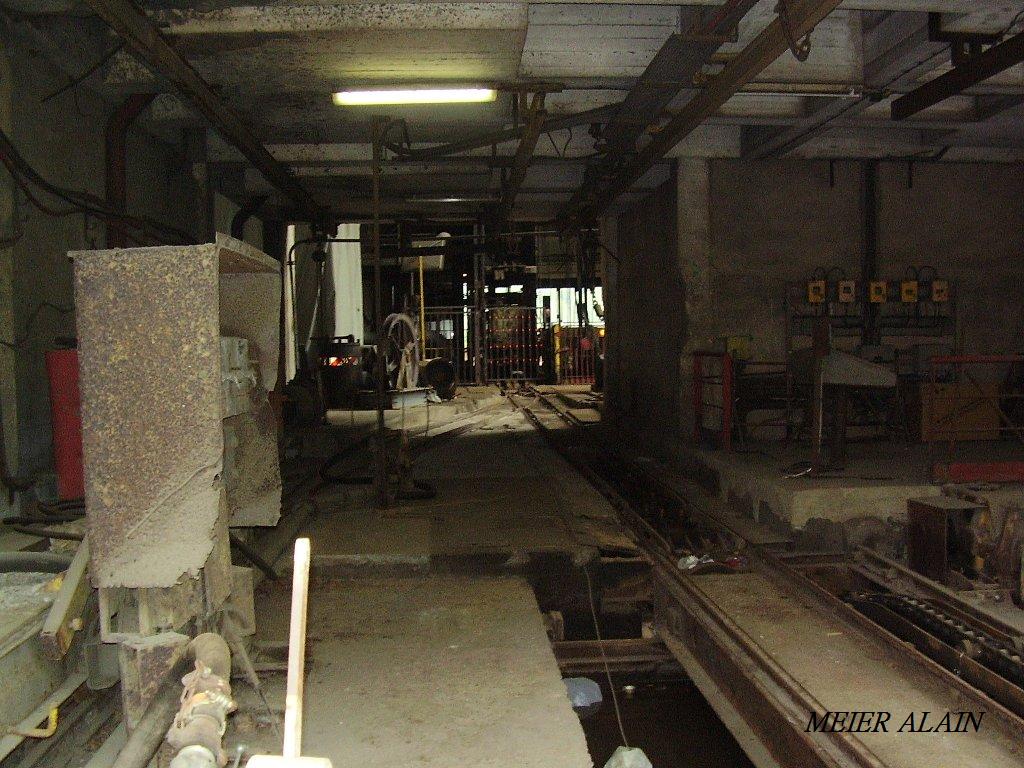

Recette jour de Simon 5, on peut apercevoir un "cuffat"

[gordiniste57]

recette de la cage du puits Simon 5 nord, elle était située au sous-sol, juste en dessous de la recette jour. Cette photo à été prise en mars 1997

[gordiniste57]

Machine sud Simon 5, le machiniste d'extraction marque des repères sur les 4 câbles, en vue de procéder à la verification de l'équilibrage de la tension mécanique des différents câbles. Prochainement, je donnerais plus de précisions sur cette technique de contrôle.

essai au trait.bmp

[gordiniste57]

Ci-joint, un extrait du règlement général des mines. Faute d'avoir un scanner en état de fonctionnement, j'ai dû retranscrire.

REGLEMENT GENERAL DES MINES.doc

[gordiniste57]

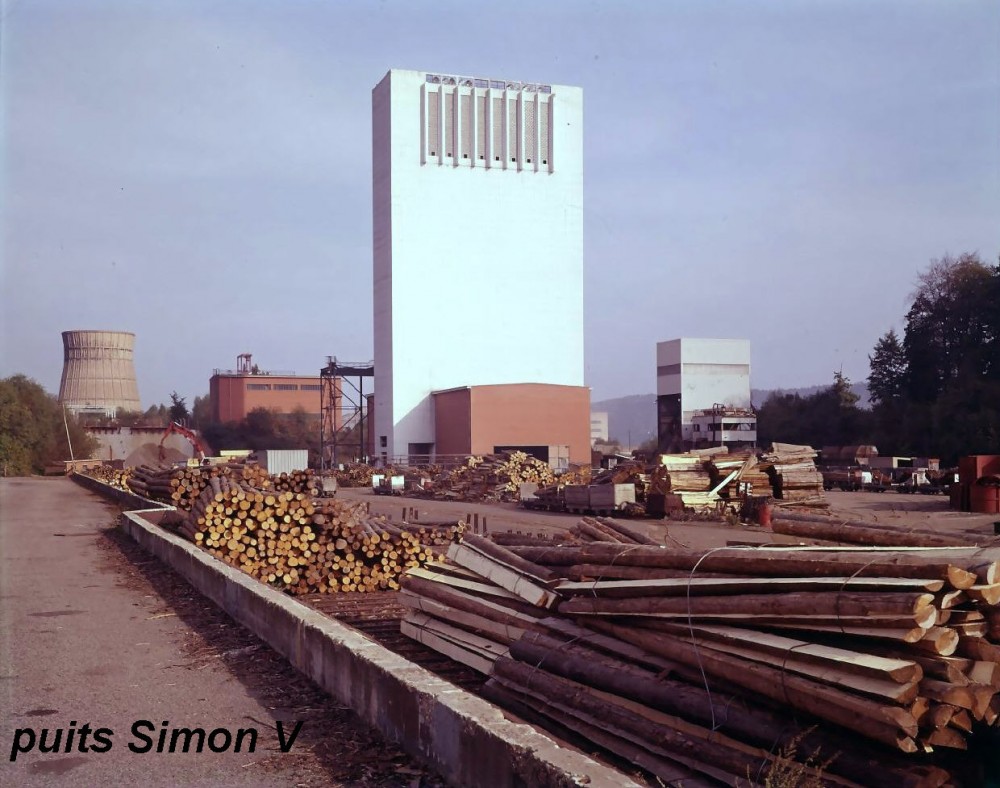

Et pour finir aujourd'hui, une derniere photo

[CLERGUEMORT]

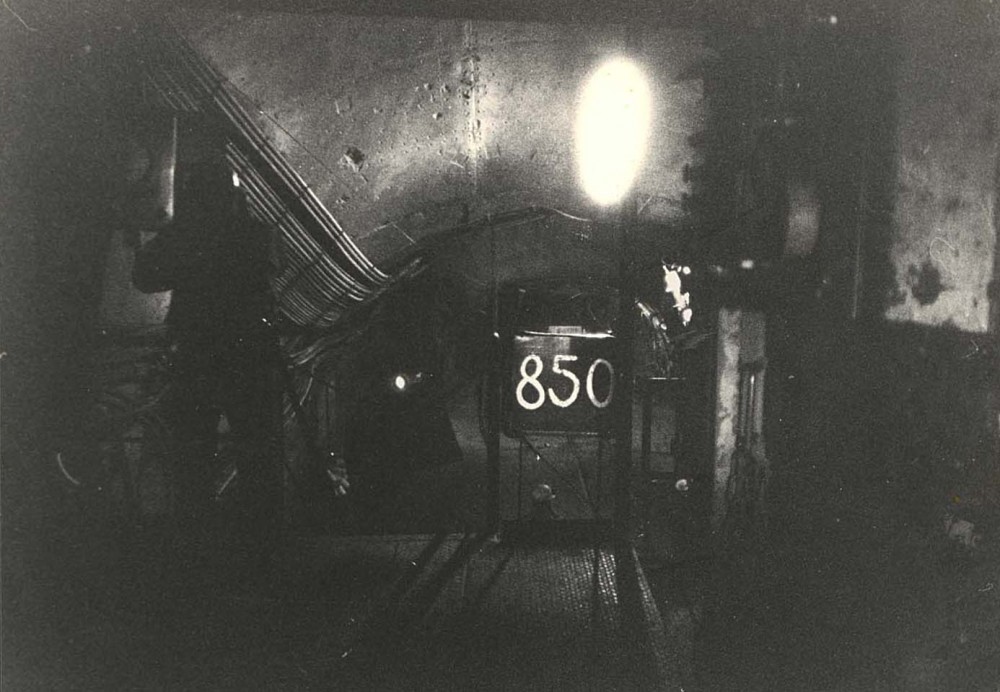

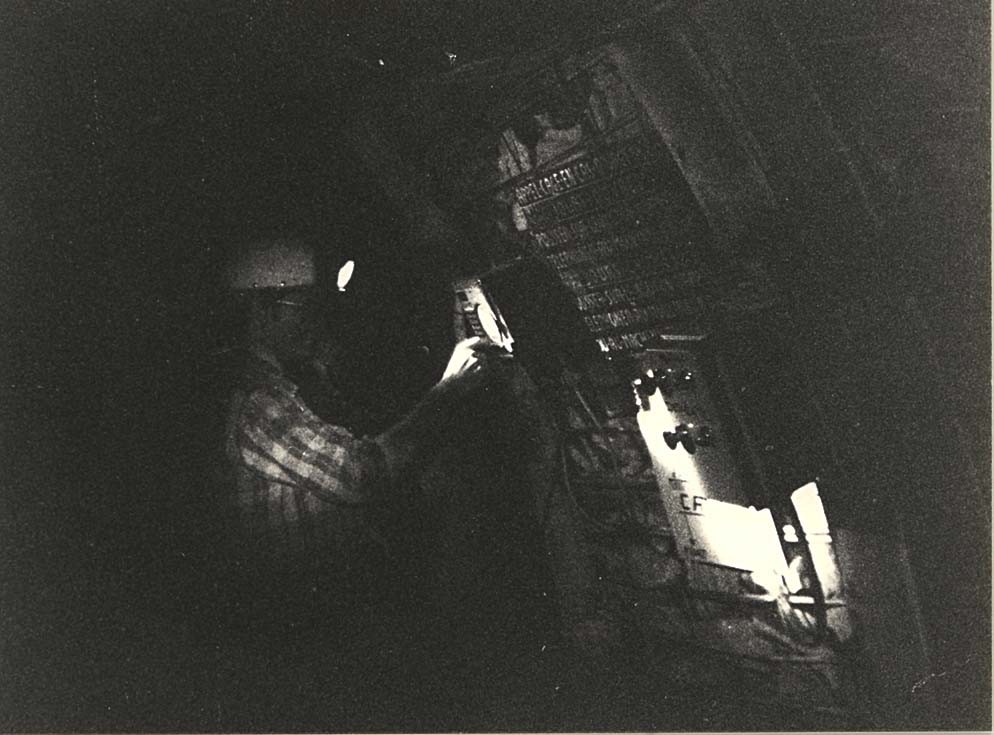

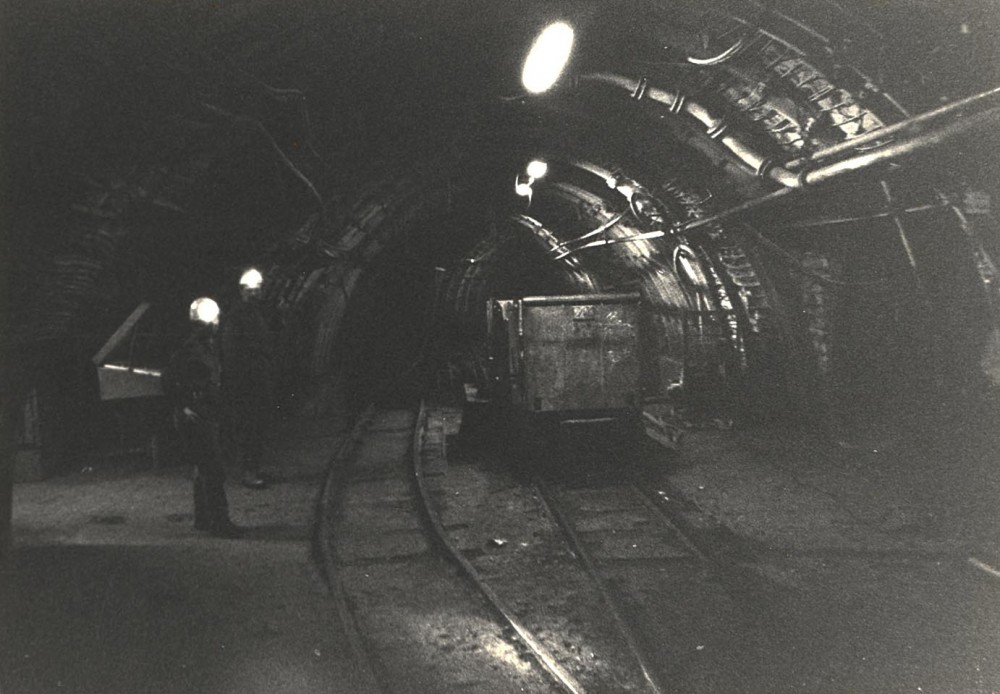

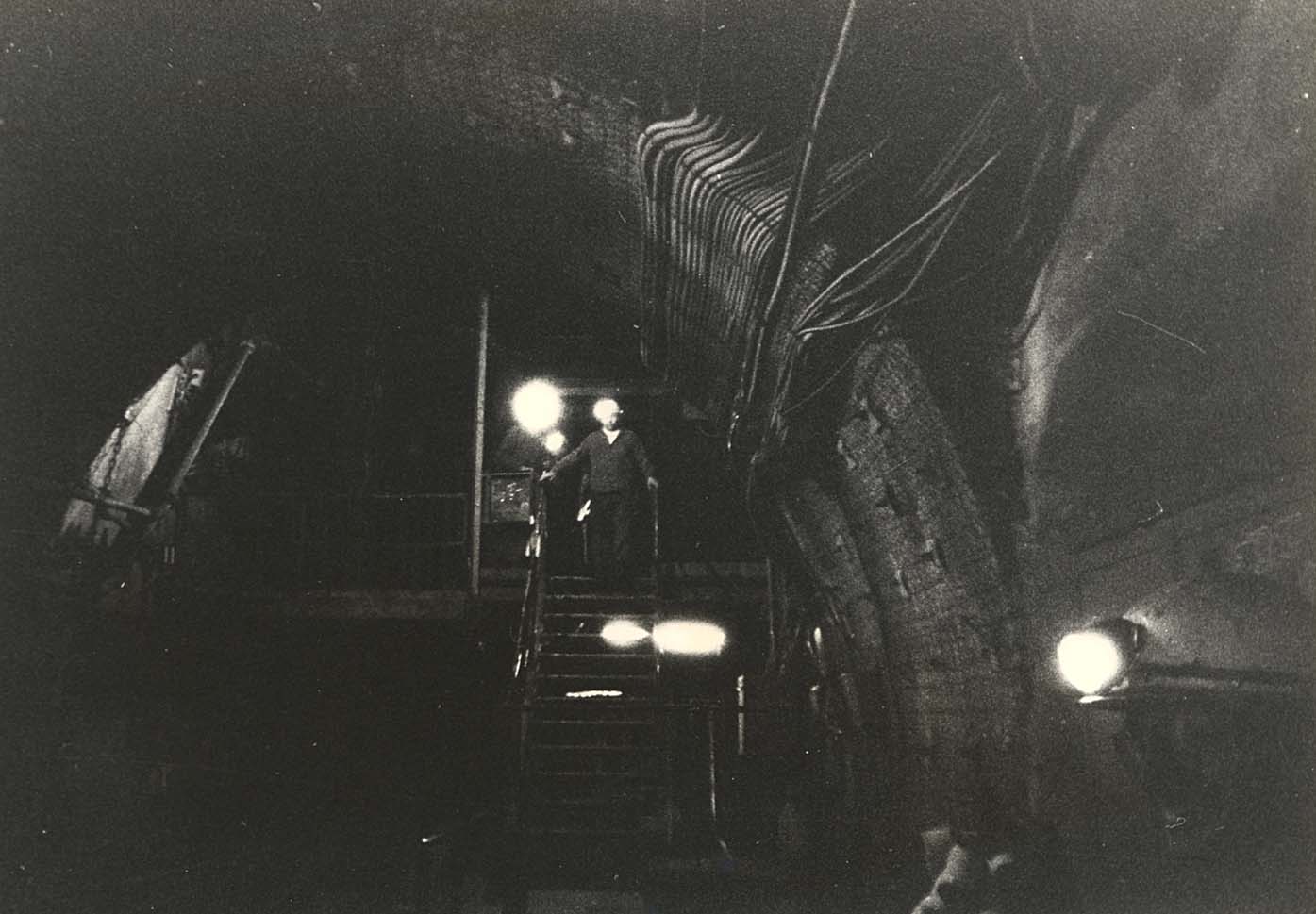

J'ai moins fréquenté Simon que Merlebach ou la Houve mais j'ai ces quelques photos "d'ambiance" que j'avais prises en 1981, à la lueur de l'éclairage ambiant, vite fait avec un Zénith E pour les anciens. Je n'avais rien pu faire en taille, je n'avais pas de flash antidéflagrant à cette époque. Recette 850 à Simon 5. Souvenirs...

[Sébapphim]

Mais ce sont des photos de mon copain Alain!

[Sébapphim]

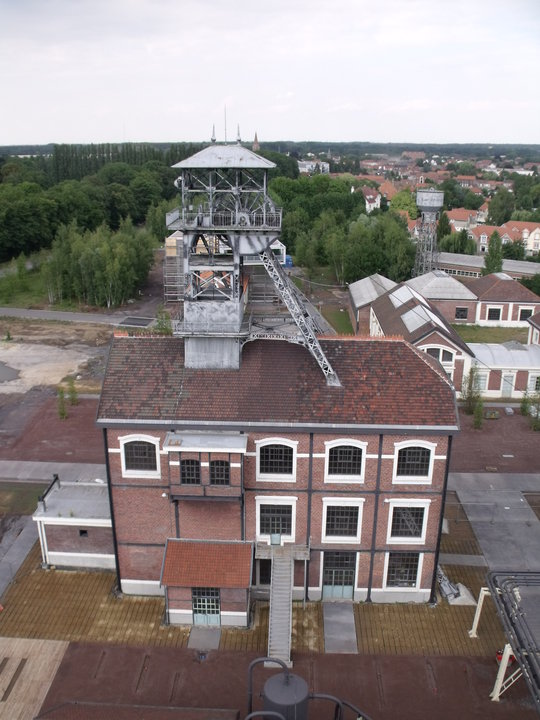

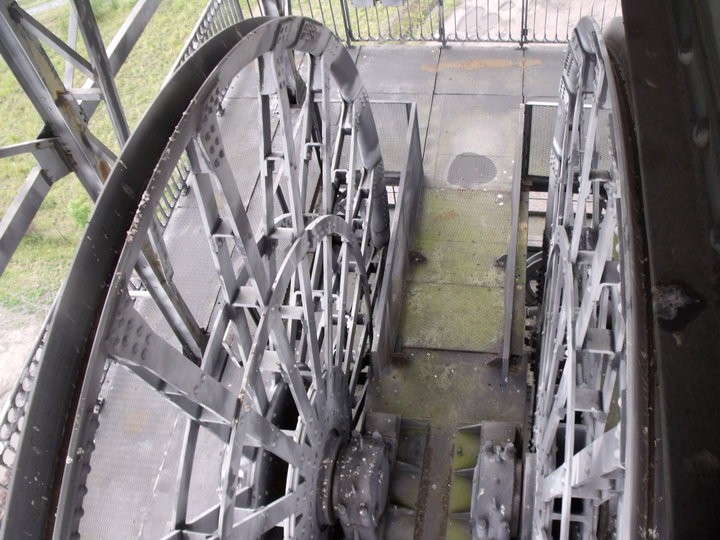

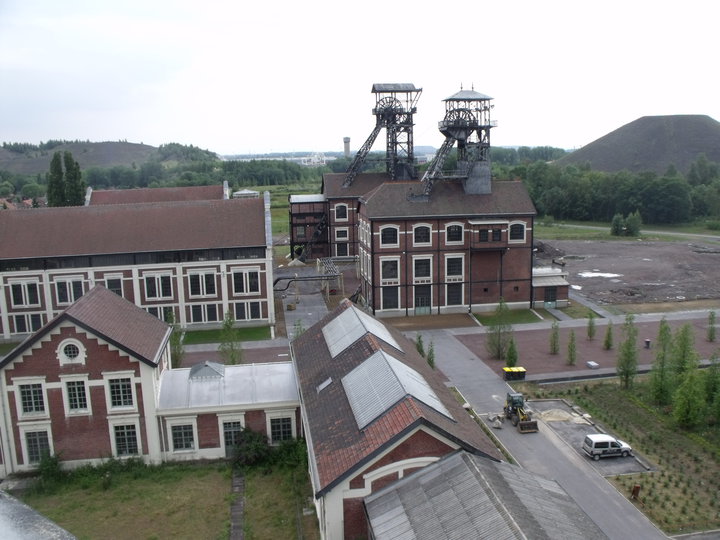

Quelques photos prises en 2010, depuis le château d'eau et le chevalement du puits n°9 en 2010.

[CLERGUEMORT]

Mais ce sont des photos de mon copain Alain!

quel Alain ??

désolé je ne m'appelle pas Alain

Petit rappel : sauf mention contraire et explicite, les photos postées par Clerguemort ont été prises par Clerguemort.

[gordiniste57]

Mais ce sont des photos de mon copain Alain!

Oui c'est des photos qu'il m'a donné, et c'est les seuls photos que je possède de la salle des machines encore équipée. Mais il y d'autre photos que j'ai prise moi même, mais il n'y avait plus les installations. Je les posterais ce soir.

[gordiniste57]

Petit rappel : sauf mention contraire et explicite, les photos postées par Clerguemort ont été prises par Clerguemort.

Si cela gene que je poste des photos qui m'ont été donnée, il suffit simplement de me le signaler, et ainsi je peut retirer l'objet du litige.

Par ailleurs, je signifie que mon but est d'utiliser à bon escient les photos ou documents qui sont en ma possession en les faisant partager à d'autre passionné(e)s sur un site approprié, tel que celui-ci.

[CLERGUEMORT]

Petit rappel : sauf mention contraire et explicite, les photos postées par Clerguemort ont été prises par Clerguemort.

Si cela gene que je poste des photos qui m'ont été donnée, il suffit simplement de me le signaler, et ainsi je peut retirer l'objet du litige.

pas de souci Gordiniste, y a pas de litige avec toi, je pensais seulement que Sebapphim mettait en doute l'origine des photos du fond de Simon V. J'ai déjà eu ce genre de remarques, y compris par message téléphonique "anonyme", c'est pour ça que je suis un peu susceptible. je démarre assez facilement. De toute façon je suis pour tout ce qui perpétue la mémoire du travail de nos anciens, de mes ancêtres et de mes collègues. Ces posts y contribuent.

[gordiniste57]

pas de souci Gordiniste, y a pas de litige avec toi, je pensais seulement que Sebapphim mettait en doute l'origine des photos du fond de Simon V. J'ai déjà eu ce genre de remarques, y compris par message téléphonique "anonyme", c'est pour ça que je suis un peu susceptible. je démarre assez facilement. De toute façon je suis pour tout ce qui perpétue la mémoire du travail de nos anciens, de mes ancêtres et de mes collègues. Ces posts y contribuent.

Dit comme ça, je comprends tout à fait. Est ce que tu possèdes des photos de la recette jour de Vouters 2? J'ai déjà demandé à mon oncle mais sans succès.

[CLERGUEMORT]

Dit comme ça, je comprends tout à fait. Est ce que tu possèdes des photos de la recette jour de Vouters 2? J'ai déjà demandé à mon oncle mais sans succès.

Oui j'ai surement ça? je regarde ce soir ou ce WE

[gordiniste57]

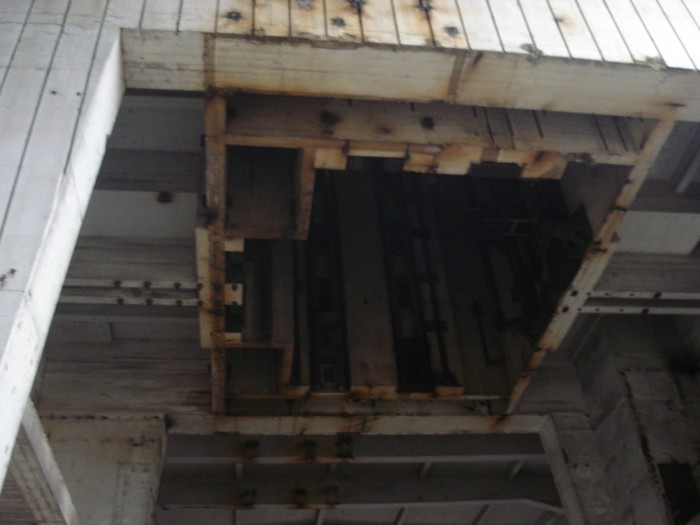

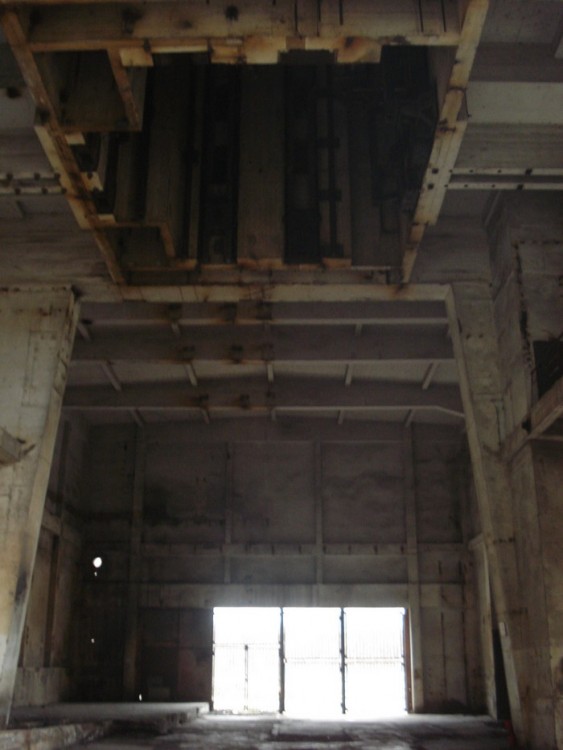

Cliché effectué par mes soins, recette jour de Simon 5 après demantèlement des installations. Photo prise en décembre 2008. On peut apercevoir l'avant carré.

[gordiniste57]

Avant carré, Simon 5
