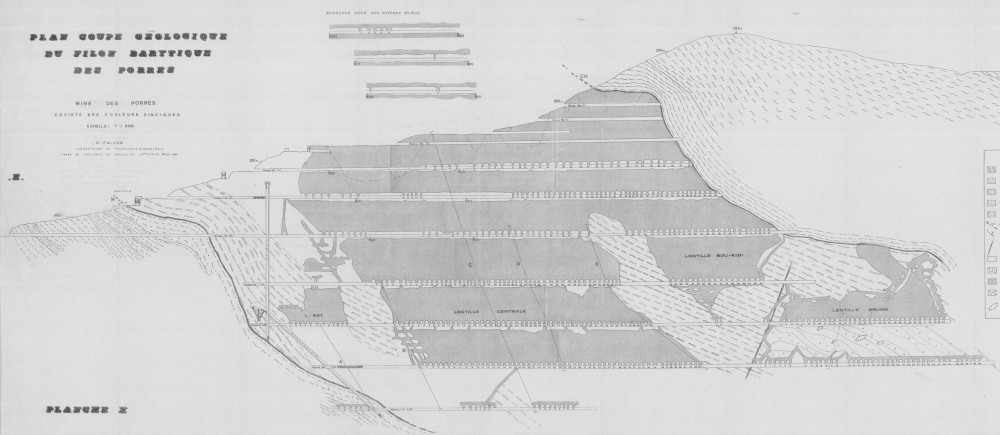

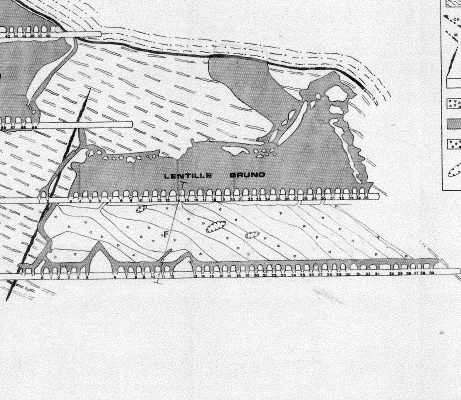

Azogue Posté(e) 27 janvier 2010 Signaler Posté(e) 27 janvier 2010 Par rapport au zéro local de la mine (Z NGF +82m) qui était le traçage le plus bas sortant au jour (juste au-milieu de la figure du haut; j'ai coupé la sortie au jour), les geodes ont été surtout développées dans la lentille Bruno, entre le -90 et le -125 (appelé le -35 sur cette frontale de Hugues Falzon 1981) donc noyés les premiers après l'arrêt des pompes Au passage, vous voyez bien, au dernier niveau de la lentille Bruno, le traçage de base et son sous-niveau 3m au dessus, et le vide d'abattage qui commence à se faire juste au dessus, alors que (au moment où Hugues Falzon et le géomètre de la Sté des Couleurs Zinciques [casquette "barytine" de la Sté des Mines de Garrot] dessinent cette frontale) toute la hauteur de 45m de baryte est encore quasi intacte au-dessus, entre les deux traçages où va se développer la "chambre montante". La position des géodes est schématique et ce n'est qu'une supposition du dessinateur (puisque le remplissage du filon n'est pas encore touché). Il se base sur la grande géode qu'il avait pu voir et étudier dans la tranche au-dessus, figurée en grisé sur cette frontale car alors complètement dépilée, vidée. Citer
Azogue Posté(e) 27 janvier 2010 Signaler Posté(e) 27 janvier 2010 (...) il y a même le nom de celui qui a maintenant la pièce en collection. Ah, Perfide Charles, tu quoque mi fili? Le dernier coup de mine a été donné à 259m d'avancement dans le traçage du -160 le 13.5.1983 Note sur le casse -tête de la numérotation des niveaux: en fait, à partir du -90 où les Herbinger avaient commencé la descenderie finale (moins couteuse que l'extraction par le puits qu'il aurait fallu sinon prolonger) équipée au sommet de leur grande trémie souterraine, le topographe a compté les profondeurs des autres traçages PAR RAPPORT à ce -90, d'où les noms de -35, -73 ce qui fait -125, -163 par rapport au traçage zéro. Comme le traçage zéro est à la cote NGF +82, le niveau le plus profond de la mine est à la cote NGF -73 (par rapport au niveau de la mer) Citer
trenen23 Posté(e) 27 janvier 2010 Signaler Posté(e) 27 janvier 2010 Super, Azoque, pourquoi le filon ne se poursuit pas jusqu'au jour ? effet de coupe, faille plate ? Je ne vois pas la descenderie sur le plan, elle était où ? Sacré bure !, il ne sort pas au jour ? comment se faisait l'extraction ? Serge Citer
Pascal03 Posté(e) 27 janvier 2010 Signaler Posté(e) 27 janvier 2010 Si, le filon affleure à la surface. J'avais utilisé un plan de la mine dés Porres sur le fil "Voltennes" pour illustrer la méthode d'abattage en chambres pleines. On peut le consulter ici : http://www.geoforum.fr/index.php?showtopic...st&p=239359 (Jean : ton scan est un poil petit pour être facilement lisible) Pascal Citer
Azogue Posté(e) 27 janvier 2010 Signaler Posté(e) 27 janvier 2010 pourquoi le filon ne se poursuit pas jusqu'au jour ? effet de coupe, faille plate ? Ben si, il monte jusqu'au jour, tout le long de la zone en grisé qui signifie que le filon a été vidé, exploité. Mais c'est vrai que, à son extrêmité ouest, il est coupé net par une faille chevauchante qui arrive à droite et couic Je ne vois pas la descenderie sur le plan, elle était où ? Souterraine! En bas à gauche Sacré bure !, il ne sort pas au jour ? NON comment se faisait l'extraction ? Le skip montait la baryte jusqu'au niveau NGF 125 (le traçage situé au dessus du zéro) et de là des wagonnets tres gros sortaient la baryte au jour. C'etait un peu lourd, ce qui explique peut-être que la mine ( Oups, la carrière souterraine) a finalement stoppé Citer
montroc81 Posté(e) 27 janvier 2010 Signaler Posté(e) 27 janvier 2010 Il restait des réserves de minerai ? Citer
barytine83 Posté(e) 27 janvier 2010 Signaler Posté(e) 27 janvier 2010 Il restait des réserves de minerai ? David, si tu veux on va voir . Par contre, ce ne sont pas les quelques pièces de ma collection qui vont servir de réserve. Blague à part, peut t'on envisager un jour une réouverture et voir ressortir de belles pièces et surtout cette baryte bleue qui manque à ma collection . Citer
trenen23 Posté(e) 27 janvier 2010 Signaler Posté(e) 27 janvier 2010 Merci à tous, C'était bien cette faille chevauchante qui me titillait le neurone droit (toujours plus sensible géologiquement). J'ai trouvé la descenderie sur le plan de Pascal qui devait être assez tardif puisque les niveaux profonds commençaient a être tracés. Vous avez le pourquoi de ce bure assez gigantesque surtout pour un minerai aussi abondant que la baryte (les skips devaient débiter pas mal non ?) Serge Citer

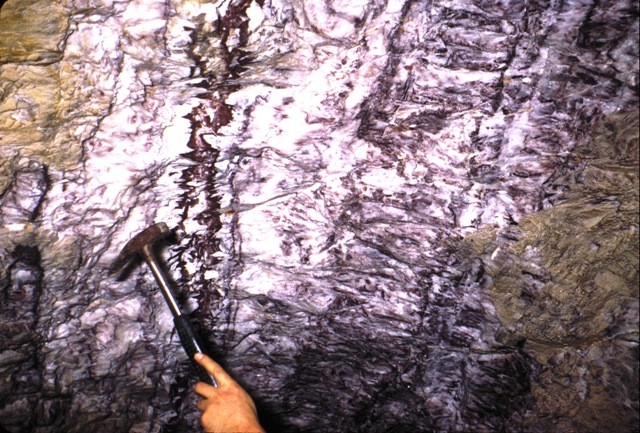

Azogue Posté(e) 27 janvier 2010 Signaler Posté(e) 27 janvier 2010 T'inquiète pas, Pascal03, il y a prescription: ton plan avait été reproduit (avec mon total accord) d'après un dessin que j'avais fait 5 ans auparavant pour un article sur les Porres dans le bulletin Riviera Scientifique, article que j'avais fait signer par la Soc des Mines de Garrot car pure compilation de leurs données. Pour le plaisir des yeux: le filon en couronne, deux mètres de puissance Citer
trenen23 Posté(e) 27 janvier 2010 Signaler Posté(e) 27 janvier 2010 Azoque, tu es incorrigible, toujours à s'enthousiasmer sur des trucs formés à - de 250°. Bah tout ça ne vaut pas un bon vieux départ acide à 300°C, Panasqueira, Montbelleux, mes deux amours !! Bonne soirée à tous, Serge Citer

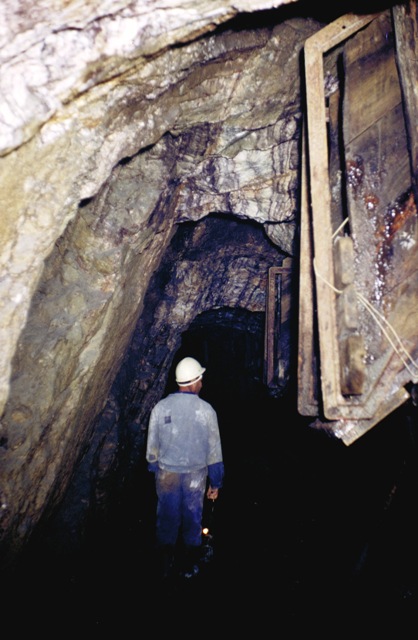

Azogue Posté(e) 28 janvier 2010 Signaler Posté(e) 28 janvier 2010 Toujours vers 1970-73, niveau -90 Citer

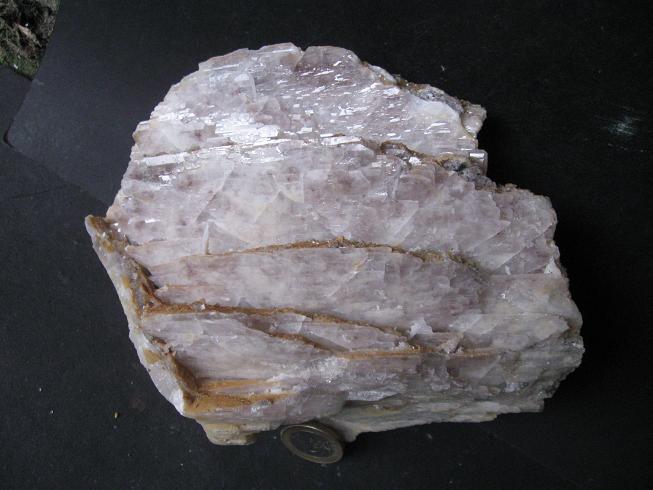

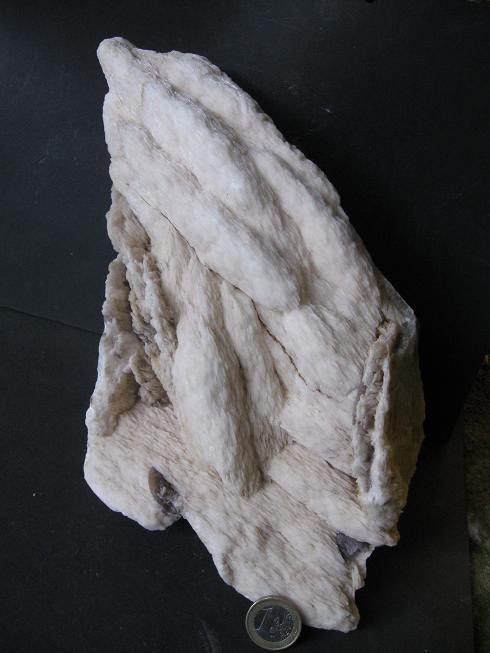

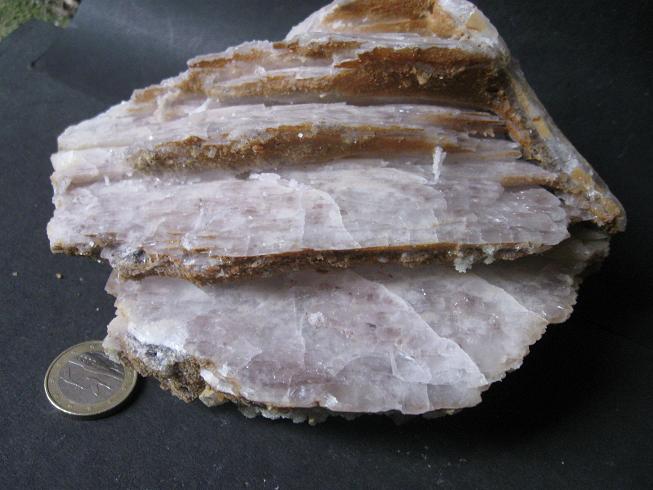

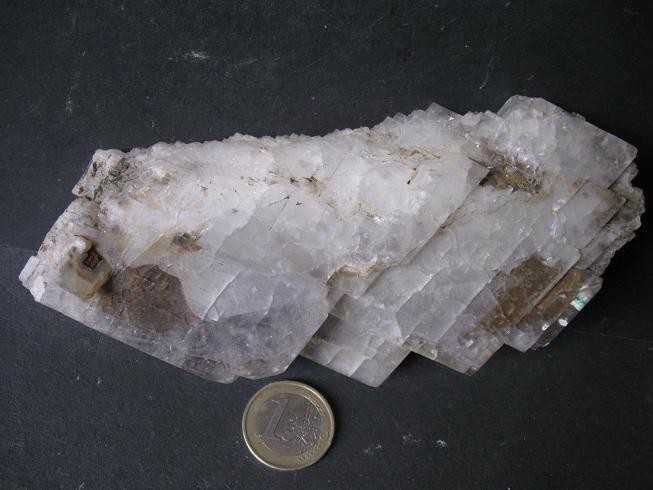

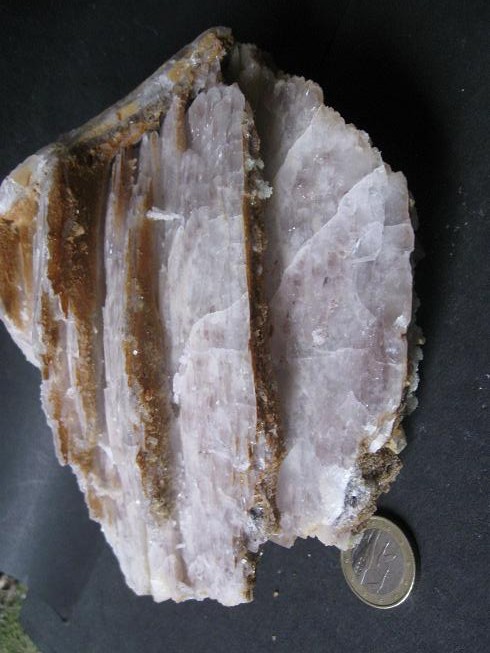

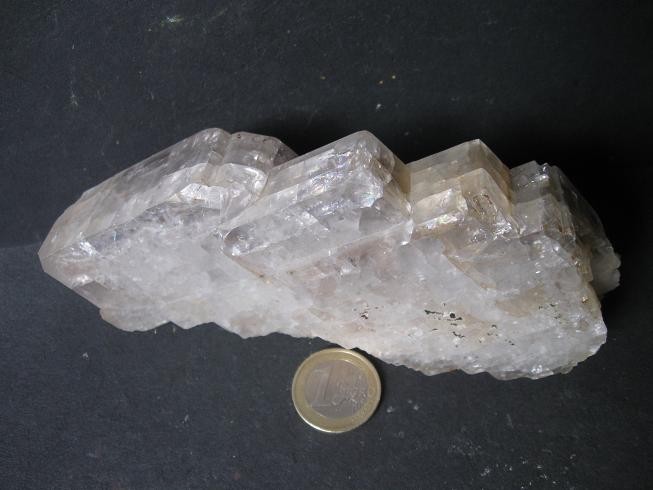

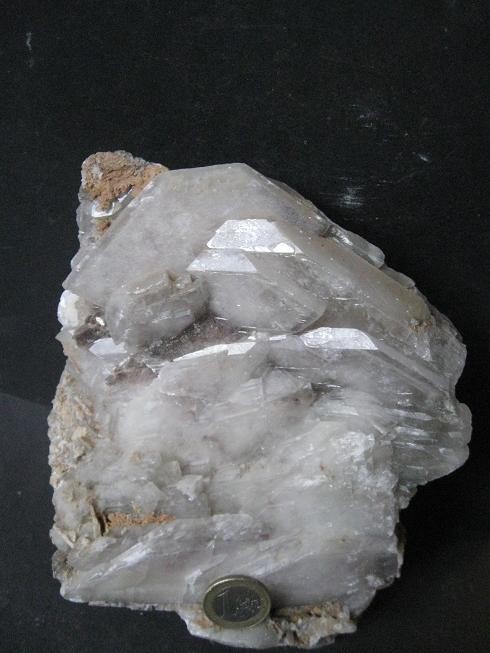

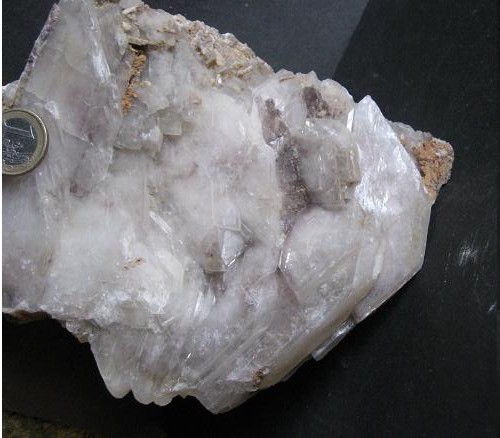

1frangin Posté(e) 29 janvier 2010 Auteur Signaler Posté(e) 29 janvier 2010 une série de baryte des porres (certaines déja postées mais qualité +) c'est le dos de la strontianite postée plus haut ... flottant Citer

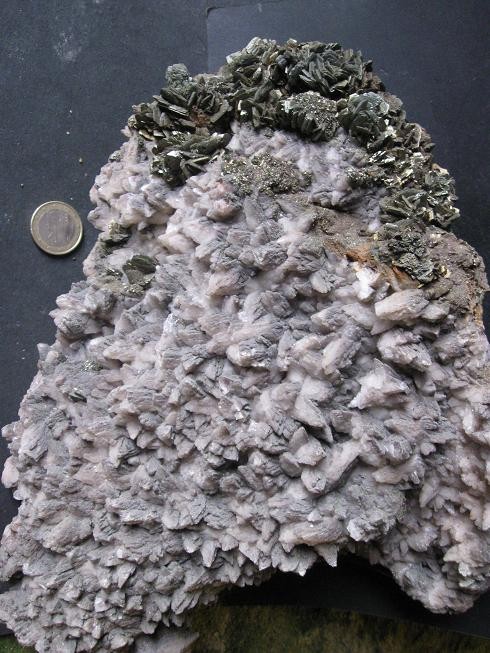

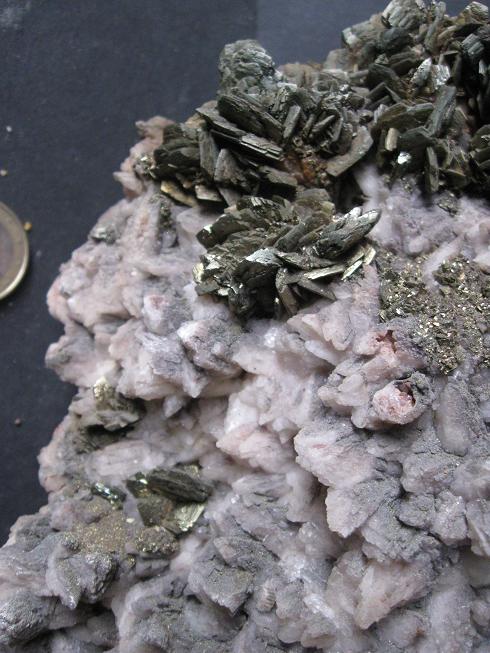

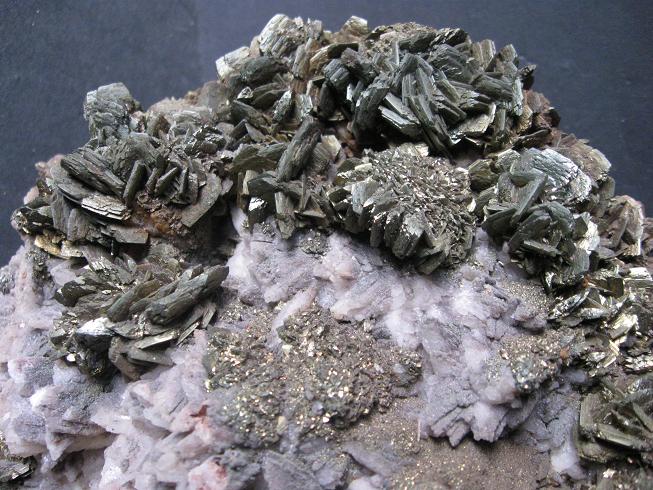

1frangin Posté(e) 29 janvier 2010 Auteur Signaler Posté(e) 29 janvier 2010 calcite et marcasite Citer
barytine83 Posté(e) 29 janvier 2010 Signaler Posté(e) 29 janvier 2010 Belle série Laurent. Merci Citer
jemena Posté(e) 29 janvier 2010 Signaler Posté(e) 29 janvier 2010 Je les aimes bien ces barytes des Porres Joli topik A+ Jean-Marie Citer
rasc50 Posté(e) 4 février 2010 Signaler Posté(e) 4 février 2010 Belle initiative et magnifique sujet. J'avais tenté la même chose pour l'avellan mais la mayonnaise n'avait pas pris... Dur dur d'avoir des temoignages ou documents sur ces vieilles mines du sud est (fonsante, maurevieille, trois termes, trois vallons...), pourtant certains géoforumeurs devaient déjà s'intéresser aux mines lors de l'exploitation et depuis le temps il y a prescription :coucou!: . Pensez aux plus jeunes qui n'ont jamais vu ces mines en activité, c'est un pur bonheur de voir ces photos et témoignages. Encore merci aux contributeurs Citer

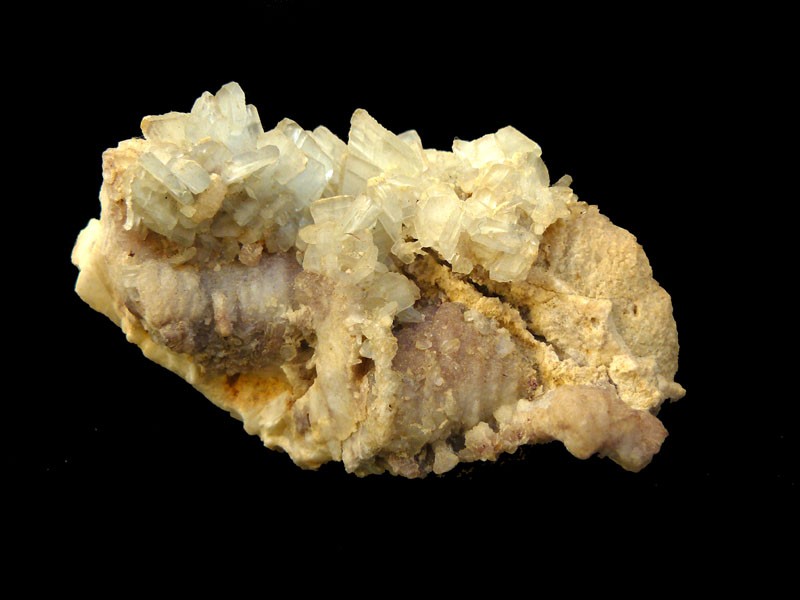

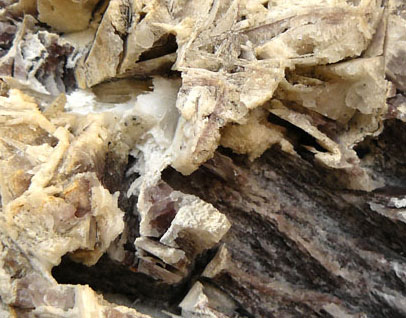

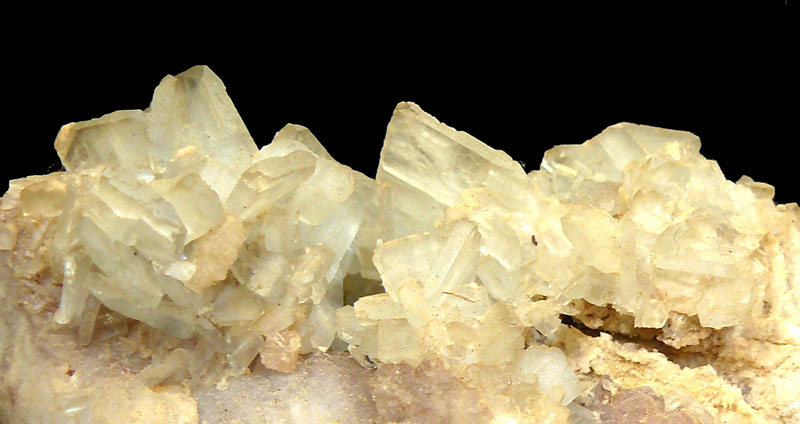

barytine83 Posté(e) 6 février 2010 Signaler Posté(e) 6 février 2010 Je relance un peu le sujet avec cette baryte 10,1 x 5,6 cm Citer

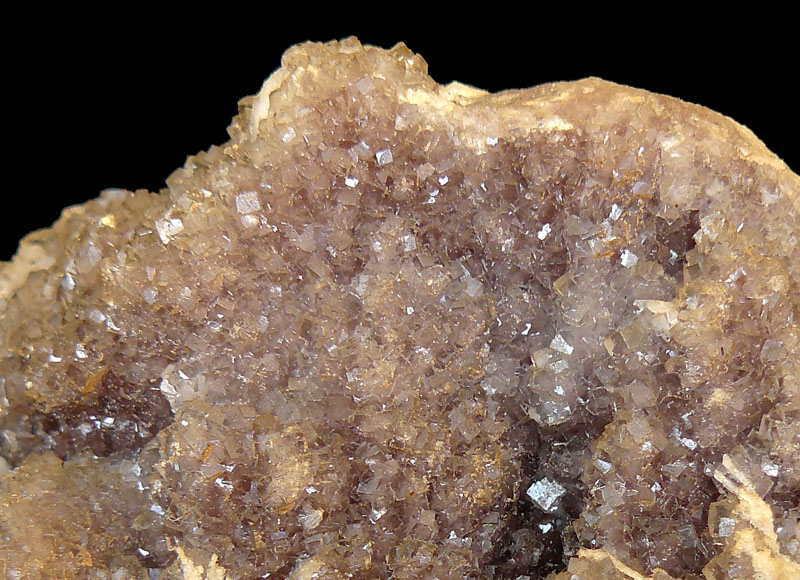

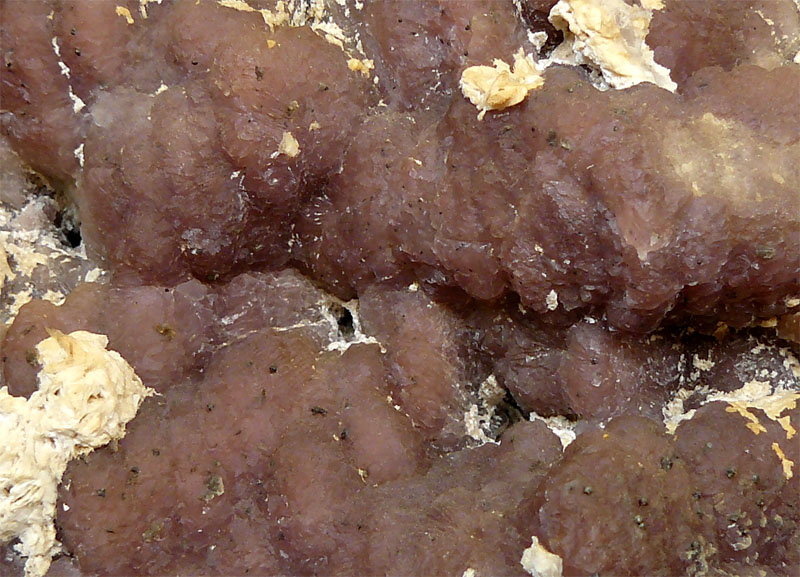

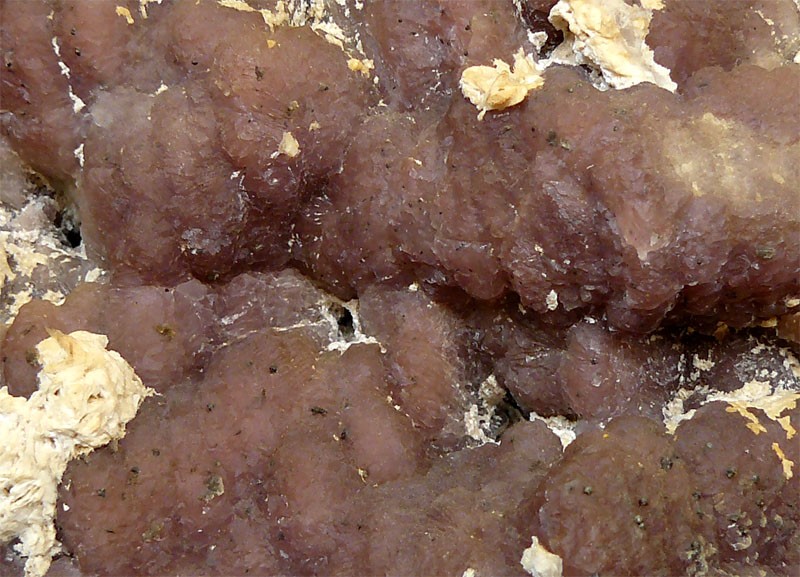

barytine83 Posté(e) 6 février 2010 Signaler Posté(e) 6 février 2010 Pour continuer quelques faciès de fluorine que l'on trouve à la mine des Porres. Citer

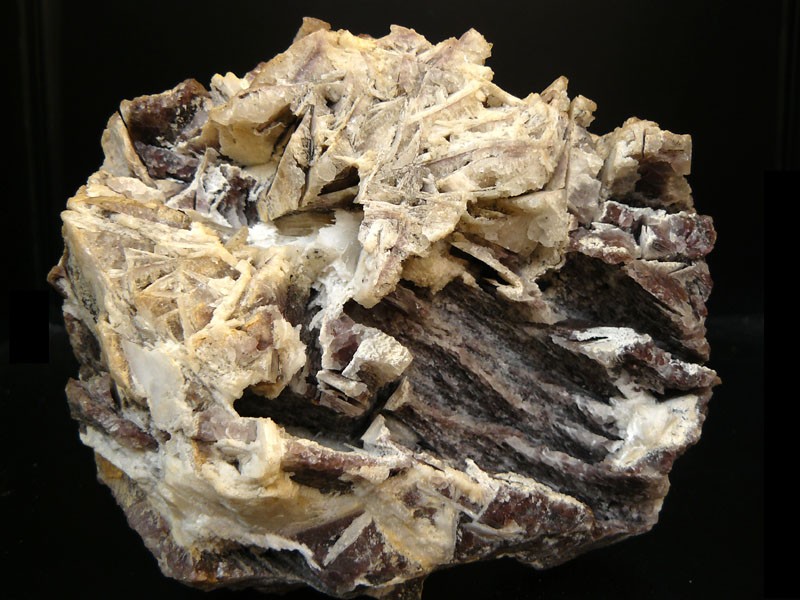

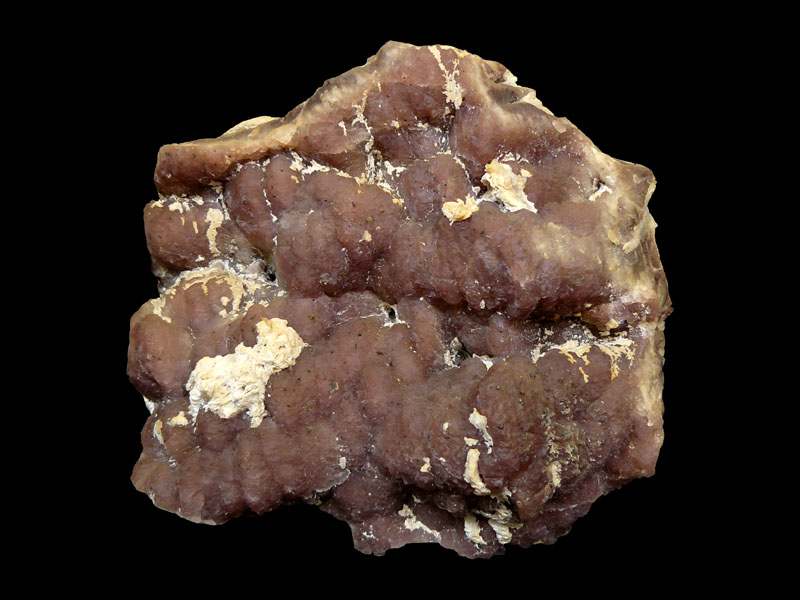

barytine83 Posté(e) 6 février 2010 Signaler Posté(e) 6 février 2010 Alors cette pièce face avant Et la face arrière Citer

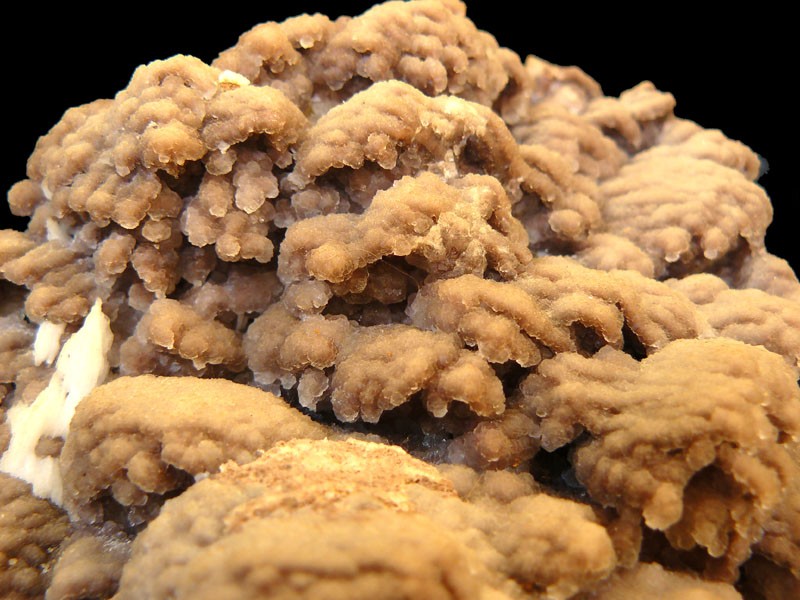

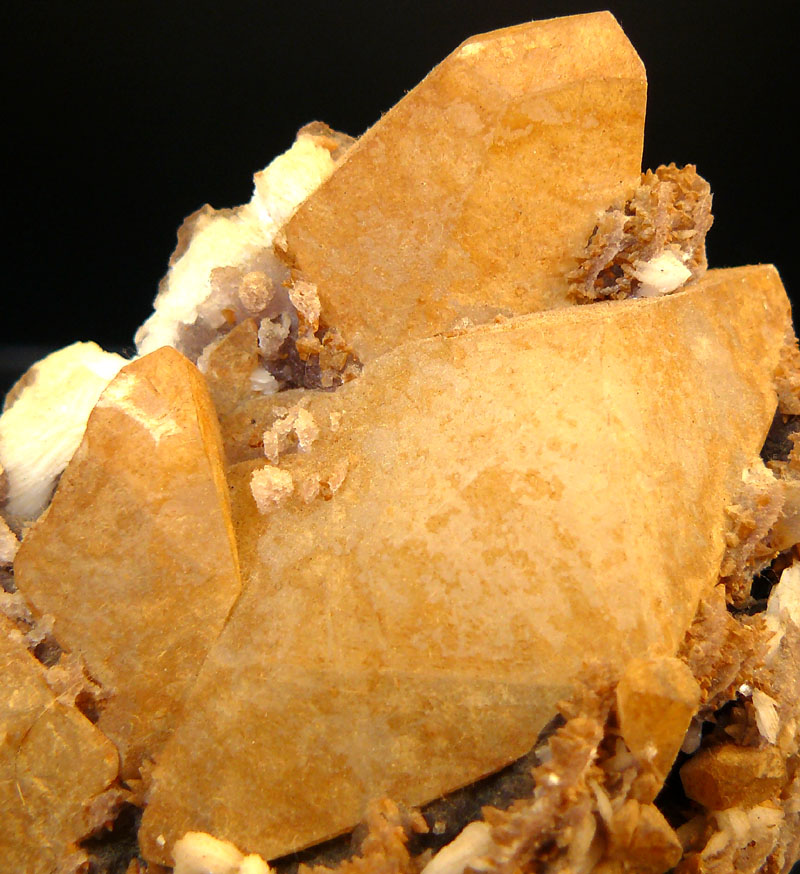

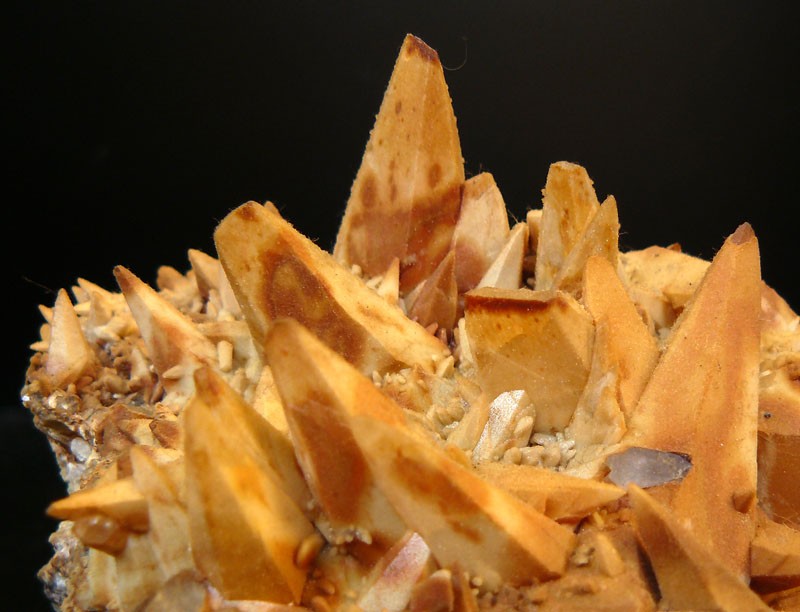

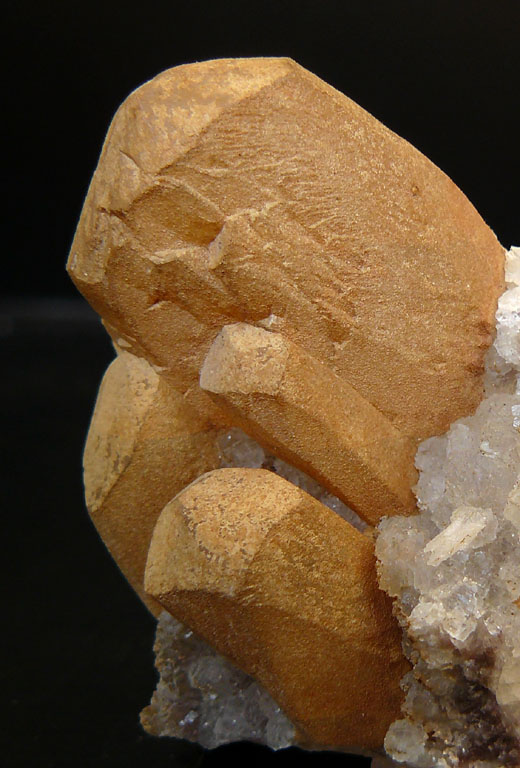

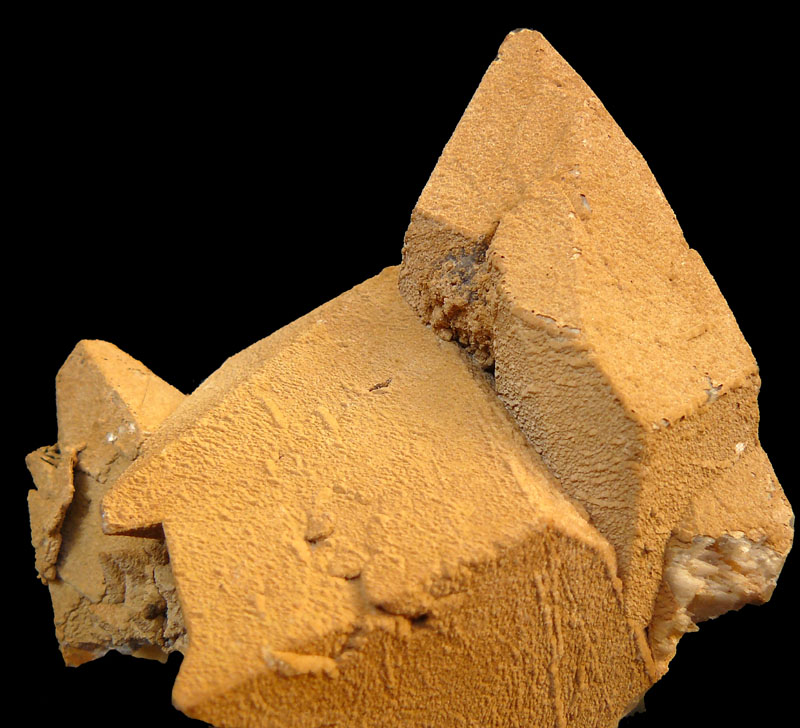

barytine83 Posté(e) 6 février 2010 Signaler Posté(e) 6 février 2010 Les différentes formes de la calcite Citer
Invité JPP2A Posté(e) 6 février 2010 Signaler Posté(e) 6 février 2010 Charles......très belles tes calcites des Porres Citer
barytine83 Posté(e) 6 février 2010 Signaler Posté(e) 6 février 2010 Charles......très belles tes calcites des Porres Salut Jean-Pierre, Merci infiniment, dès que j'ai le temps je rajouterai des photos de baryte pour les différents faciès que l'on trouve à la mine des Porres Citer
montroc81 Posté(e) 7 février 2010 Signaler Posté(e) 7 février 2010 Jolie les calcites Charles !! tu sais s il y a eu des choses de cristallisées en matière de sulfures aux Porres ? Citer
barytine83 Posté(e) 7 février 2010 Signaler Posté(e) 7 février 2010 Jolie les calcites Charles !! tu sais s il y a eu des choses de cristallisées en matière de sulfures aux Porres ? A vrai dire, je ne sais pas et je n'en ai pas en collection. :coucou!: Citer
