Utiliser infoterre

Recommended Posts

J'avais promis que j'essaierais de faire un petit tutoriel pour utiliser INFOTERRE, c'est fait, il n'est pas top mais s'il peut rendre service...

Pour des raisons de lourdeur de fichier chaque page est jointe à un message.

Je dispose d'une version beaucoup plus nette pour les captures d'écran, elle fait 4 MO, si vous êtes intéressé, demandez le moi je la ferais passer par mél

tutoriel_INFOTERRE.pdf

Serge

Share this post


Link to post
Share on other sites


tutoriel_INFOTERREp4.pdf

page 4 et voilà, c'est tout pour aujourd'hui

n'hésitez pas à me faire part de vos remarques afin que je l'améliore, il risque de servir à mes copains profs (surtout la partie cartes géol)

Par la même, si quelqu'un sait comment joindre une grosse pièce jointe dans géoforum ?

Bonne soirée, Serge

Share this post


Link to post
Share on other sites

site payant je suppose?

Aux dernières nouvelles Infoterre est gratuit... il suffit juste d'arriver à comprendre comment il fonctionne et avoir un navigateur qui affiche ce qu'on veux afficher...

Share this post


Link to post
Share on other sites

Merci trenen ! Je ne connaissais pas la BSS...

Pour Lemorvandiau: Infoterre est gratuit, et c'est le BRGM qui fournit les cartes. Personnellement je le trouve très pratique !

Share this post


Link to post
Share on other sites

Effectivement, c'est gratuit, il existe aussi un plug in pour mettre les cartes géol sur les images satellites de google earth mais je ne l'ai pas retrouvé

Serfge

Share this post


Link to post
Share on other sites

J'avais promis que j'essaierais de faire un petit tutoriel pour utiliser INFOTERRE, c'est fait, il n'est pas top mais s'il peut rendre service...

Pour des raisons de lourdeur de fichier chaque page est jointe à un message.

Je dispose d'une version beaucoup plus nette pour les captures d'écran, elle fait 4 MO, si vous êtes intéressé, demandez le moi je la ferais passer par mél

tutoriel_INFOTERRE.pdf

Serge

Slt Serge :clin-oeil:

Sympa de ta part d'avoir mis ces fichiers en ligne.

Je suis intéressé par ta version de capture d'écran :grand sourire: . Je t'envois un MP.

Bonne journée

Share this post


Link to post
Share on other sites

Effectivement, c'est gratuit, il existe aussi un plug in pour mettre les cartes géol sur les images satellites de google earth mais je ne l'ai pas retrouvé

C'est là que cela se passe :

Planet-Terre, ENS Lyon

Toutes les explications sur comment faire.

Share this post


Link to post
Share on other sites

Salut,

si vous avez des scan de cartes geol, vous pouvez creer vos propres fichiers kml.

Pour cela il faut cliquer sur l'onglet "Add image overlay" dans google earth (en haut).

Avant cela chercher la zone couverte par votre scan de carte, essayer de l'ajuster visuellement par rapport a la zone couverte par google earth. Puis cliquer sur l'onglet. Il vous propose alors d'importer votre document (carte), ensuite il faut bidouiller pour ajuster le tout jusqu'a ce que vous estimiez que le georeferencement soit correct.

Et le tour est joué.

Je l'ai fait pour moj blog, exemple:

http://quaternaire.unblog.fr/files/2007/05/gologie.jpg

http://quaternaire.unblog.fr/files/2007/05...assevillard.jpg

Share this post


Link to post
Share on other sites

Hello,

Même si je connaissais déjà l'utilisation d'infoterre et des cartes géol avec google earth, je tenais à te féliciter Serge pour ton superbe tutoriel. C'est pas évident de faire quelque chose abordable et compréhensible par tous, et toi tu l'as fait.

BRAVO et merci :clin-oeil:

Share this post


Link to post
Share on other sites

Guest Famille Lazuli
Par la même, si quelqu'un sait comment joindre une grosse pièce jointe dans géoforum ?

Bonne soirée, Serge

Voir ceci peut-être: jusqu'à 2 mo.

http://pix.nofrag.com/

Share this post


Link to post
Share on other sites

Bien joue Serge, un bon petit tutorial, que j'ai regarde en vitesse.

Un premier petit truc a ajouter (meme si j'imagine qu'il n'est pas termine, vu toutes les possibilites de ce genre de SIG en ligne):

Lorsqu'on veut du detail du point de vue reperage, plutot que d'afficher le scan de la carte au 50k, on peut afficher le scan IGN 25k et mettre par dessus un calque en transparence de la geologie vectorielle. La carte geologique n'est pas plus precise mais ca permet un zoom au 25k. Je ne detaille pas, je fais confiance a Serge pour expliquer ca dans sa prochaine mouture.

Petit exemple sur un coin aveyronnais ci dessous.

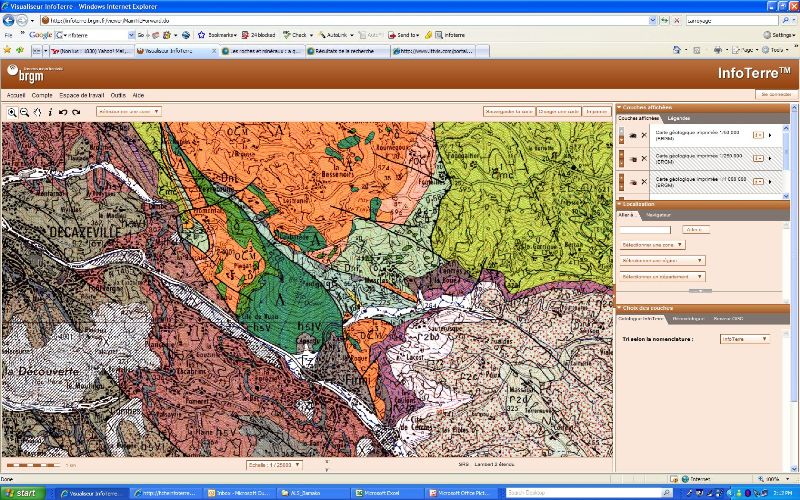

La carte 50k classique, assez chargee des que l'on veut zoomer...

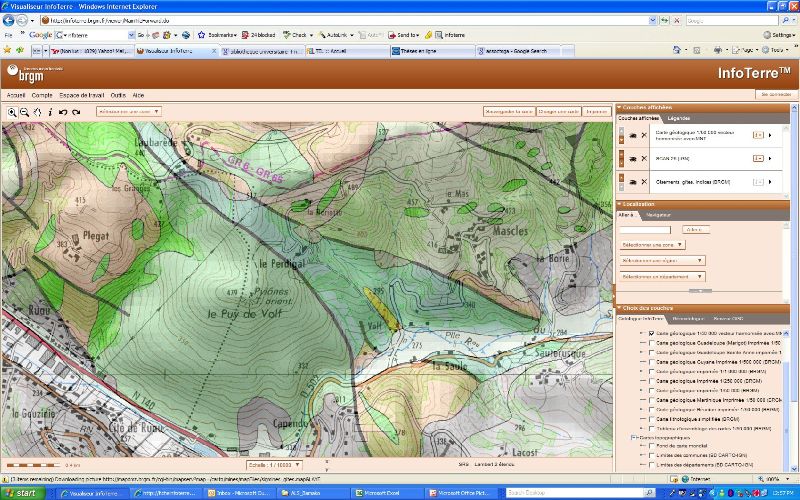

le zoom rendu possible sur la zone d'interet (carte IGN 25k avec la geol 50k)

Share this post


Link to post
Share on other sites

Là Cedrick, faut que tu me précise le truc, c'est sympa mais je ne maîtrise pas.

Merci à tous de vos participations, c'était une bonne idée de tenter ce post

Serge

Share this post


Link to post
Share on other sites

Là Cedrick, faut que tu me précise le truc, c'est sympa mais je ne maîtrise pas.

Merci à tous de vos participations, c'était une bonne idée de tenter ce post

Serge

Salut,

c'est simple

Tu selectionne les couches Carte géologique 1/50 000 vecteur harmonisée et Scan 25 IGN. Pour cela tu te sert du Catalogue infoterre Tri selon la nomenclature, la tu selectionne producteurs , IGN puis scan 25.

Ensuite tu reviens sur la couche geologie, via Tri selon la nomenclature: Inspire.

Puis tu vas haut sur Couche affiché et precisemment sur la couche Carte geologique 50000, tu clique sur le petit triangle a droite du i (de info). Et ensuite tu regle l'opacité de ta couche.

et voila

Share this post


Link to post
Share on other sites

ça me semble génial comme sujet et très instructif

MERCI PROFESSEUR ça change de certains sujets sans intérêt comme on a pu en voir récemment :surpris::lasse::super:

Share this post


Link to post
Share on other sites

Guest petraquadrata
:super: a mon avis infoterre…. :P ne sera plus nécessaire… bientôt :triste: , car les mines ne seront plus qu’un lointain souvenir, vu la rapidité a laquelle les destructions :lasse: (mise en sécurité) se font, peut être restera-t-il des indices :siffler: , si ils ne vont pas les raser aussi
