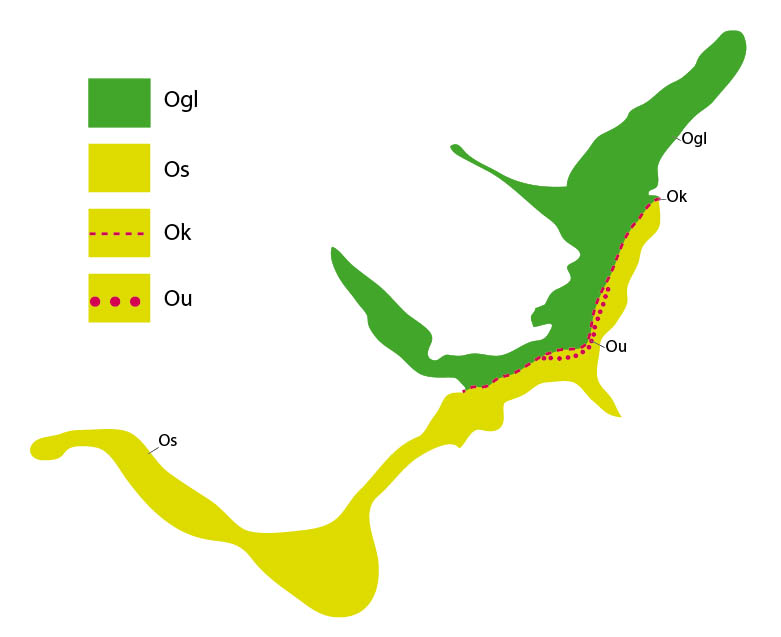

Orlean Posted January 14, 2010 Report Posted January 14, 2010 en voyant ce schéma, est-ce que cela veut dire que "Ok" n'existe que sur l'intersection de "Os" et "Ogl" ? ou alors cela signifie que la différence entre "Ok" et "Os" n'est pas visible ? et de ce fait "Ok" serait bien plus large (tout ce qui est blanc c'est de la glace) Quote
Géomorpho Posted January 14, 2010 Report Posted January 14, 2010 Salut ! Peux-tu préciser la légende (signification de Ok, Os, Ogl et Ou) ? Cela aiderait à comprendre la carte. A+ Géomorpho Quote
EricT Posted January 14, 2010 Report Posted January 14, 2010 Salut, Pour moi, si je vois une carte comme ça, "OK" est 1 - soit quelque-chose qui jalonne le contact entre "OS" et "Ogl", de manière discontinue sans doute. 2 - soit un truc spécifique à la base de OS, normallement non visible en carte si "OS" surmonte "Ogl" et on le figure par un pointillé parce qu'on sait qu'il existe... je ne pense pas que quelqu'un ait représenté une limite incertaine ou un passage graduel de cette façon, mais on se sait jamais... et "OU" est intra-"OS"... EricT Quote
Papyfred Posted January 14, 2010 Report Posted January 14, 2010 Salut !Peux-tu préciser la légende (signification de Ok, Os, Ogl et Ou) ? Cela aiderait à comprendre la carte. Idem ! A+ Géomorpho Après, la différence de taille de symbole… je ne pense pas qu'il faille y attacher une quelconque signification. S'il y en a une, la lecture de la notice la signalera. Bonjour Cédric ! À+ Quote
Orlean Posted January 14, 2010 Author Report Posted January 14, 2010 (salut fred) O pour ophiolite les autres initiales c'est de l'allemand, en fonction de la composition des ophiolites en fait "Ok" n'est quasiment jamais représenté avec les pointillés sauf là... pourtant la légende montre des pointillés, autrement "Ok" prend la même couleur que "Os" Quote
Géomorpho Posted January 14, 2010 Report Posted January 14, 2010 D'après la légende, Ok et Ou seraient des faciès (variantes) localisés de OS (ils sont représentés sur fond jaune, comme OS). C'était important de connaître la signification (ici ce sont des ophiolites) car en contexte sédimentaire, j'ai déjà vu sur des cartes géol ce genre de figuré ponctuel qui montrait des niveaux de poudingue à la base de certaines couches sédimentaires. Ici, rien à voir donc. A+ Géomorpho Quote
EricT Posted January 14, 2010 Report Posted January 14, 2010 Geomorpho : "j'ai déjà vu sur des cartes géol ce genre de figuré ponctuel qui montrait des niveaux de poudingue à la base de certaines couches sédimentaires" : tout à fait exact et rejoint mon (2) et c'est possible tout à fait dans les ophiolites mais alors pb en légende car le figuré Ok en tiretés devrait être à la base du caisson... Quote
Cedrick Posted January 14, 2010 Report Posted January 14, 2010 Egalement : certainement un niveau de cumulats (Ok: kumulat en allemand). Quote

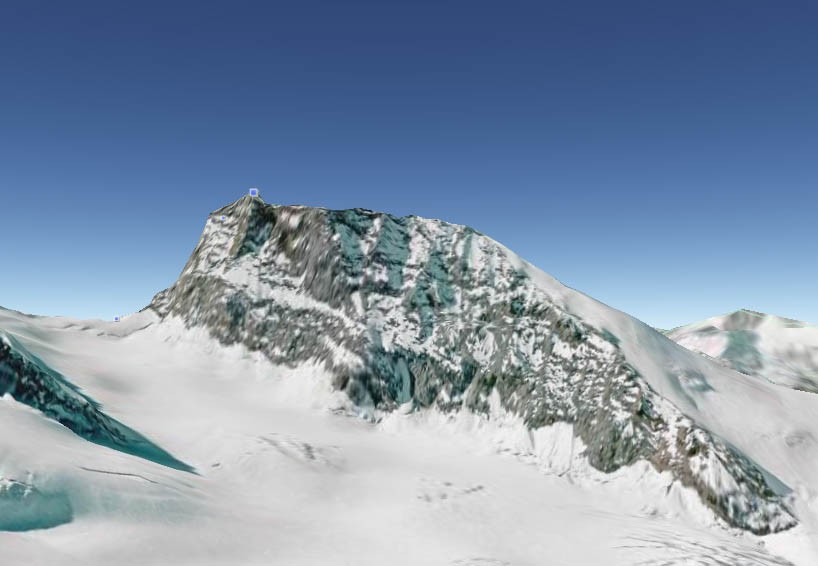

Orlean Posted January 14, 2010 Author Report Posted January 14, 2010 oook merci, donc c'est une zone précise à l'intersection après réflexion, la zone fine vue du haut peut s'avérer épaisse si la parois est abrupte de 500m (aperçu de la zone en image, si on se trouve sur le glacier) "Ok" pour "Ophiolithe Kalksilikatefelse" "Os" pour "Ophiolithe Serpentin" "Ogl" pour "Ophiolithe Glaukophanschiefer" "Ou" pour "Ophiolithe Ultrabasische metamorphite" chacune de ces zones contient des associations minérales différentes vu le gisement, il est fort possible que je ne prospecte jamais labas... mais rechercher des gisements potentiels est déjà intéressant Quote
Papyfred Posted January 14, 2010 Report Posted January 14, 2010 Meilleur avec la légende, Cédric ! Quote
Cedrick Posted January 14, 2010 Report Posted January 14, 2010 Ok mauvaise pioche.... Oui le gisement n'est pas des plus facile d'acces, et les ophiolites de ce genre pas certain que ce soit tres 'prospective' niveau mineralo (quoique dans les Alpes...) Quote

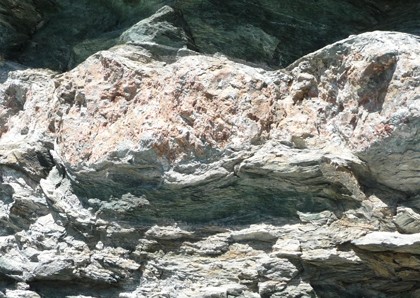

Orlean Posted January 15, 2010 Author Report Posted January 15, 2010 l'intersection doit ressembler à ça Quote

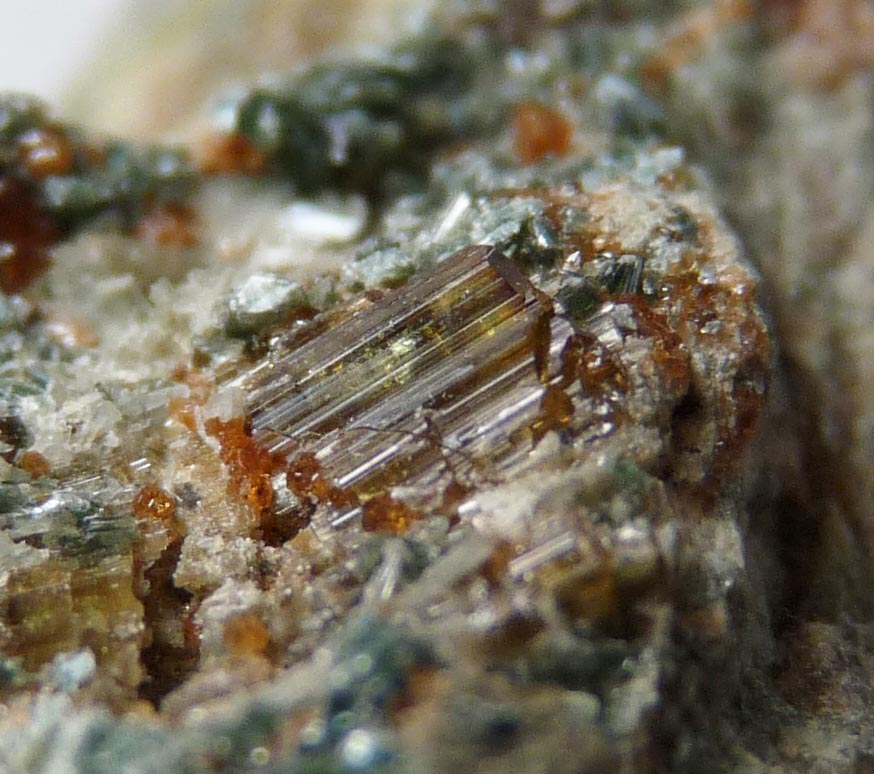

Orlean Posted January 15, 2010 Author Report Posted January 15, 2010 et les petites minéralisations que l'on y trouve epidote - grossulaire - diopside - clinochlore Quote
Papyfred Posted January 15, 2010 Report Posted January 15, 2010 Eh oui ! Les Alpes ! Que du bonheur ! Et dans les serpentinites… À+ Quote
