petit bonjour d'auvergne

[dada63]

Bonjour à tous

je me prénomme David , j'ai 40 ans , et je suis électricien dans le secteur aéronautique . Je pratique l'orpaillage depuis 11 ans maintenant sur l'auvergne et tout le sud de la france . la recherche de l'or m'a conduit à trouver des minéraux lourds assez joli mais plutôt petit sans vraiment d'intérêt pour moi . Jusqu'au jour ou j'ai eu l'idée de faire des pendentifs avec mes paillettes d'or puis avec les petits saphirs du puy de dome .

La suite est venu avec l'achat d 'opal d 'ethiopie brute que je me suis amusé à polir à la main , j'ai vraiment adoré la transformation avec le résultat final .

La rencontre avec l ' excellent lapidaire Jacques Dreher à la taillerie du puy de dome  , m'a donné envie de m y mettre . j'ai donc fabriqué ma propre facetteuse que je viens de terminé . Voila un peu mon parcours pour le moment , le but pour moi est de trouver de beaux mineraux de la région et de les transformer si nécessaire .

Au plaisir peut etre de rencontrer certains d'entre vous un jour et d'échanger .

David

[Pablo87]

Hola David sois le bienvenue sur le fofo

[LAURENT21]

Une faceteuse maison !

Ça mérite bien une petite photo. Moi aussi j'ai poli des welo á la main sur des disques á faceter, trop bien!

[le sablais]

Bienvenue sur geoforum !

[Pablo87]

Hola Laurent tu as raison un chtit reportage serait cool

[dada63]

merci !

c'est promis pour le petit reportage demain ou jeudi

a bientot

[Mumuch]

Bienvenue sur le forum ! Au plaisir de voir tes créations

[AJVD]

Bienvenue sur le forum.

[dada63]

bonjour à tous

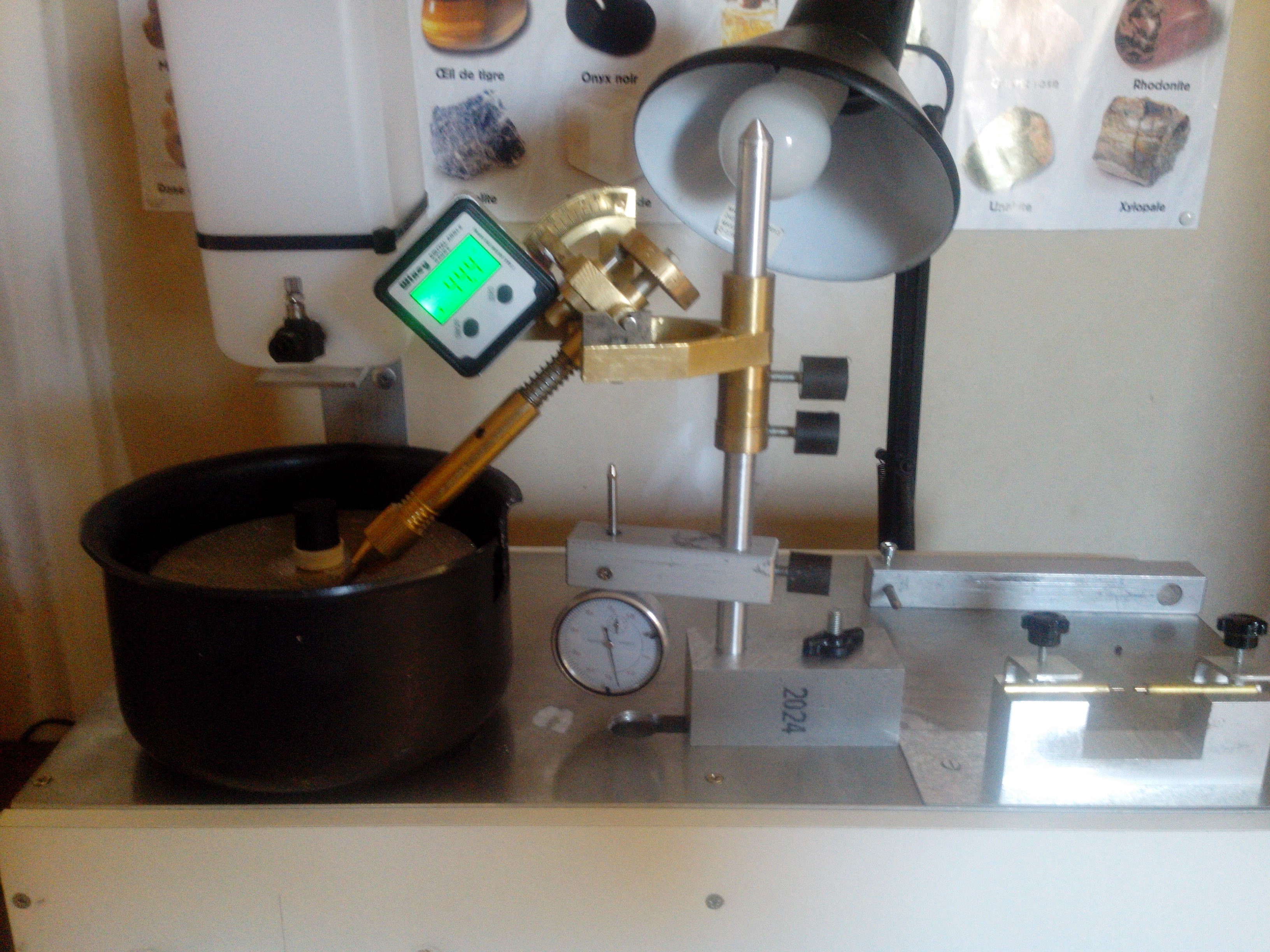

comme promis quelques photos et explications de ma facetteuse maison :

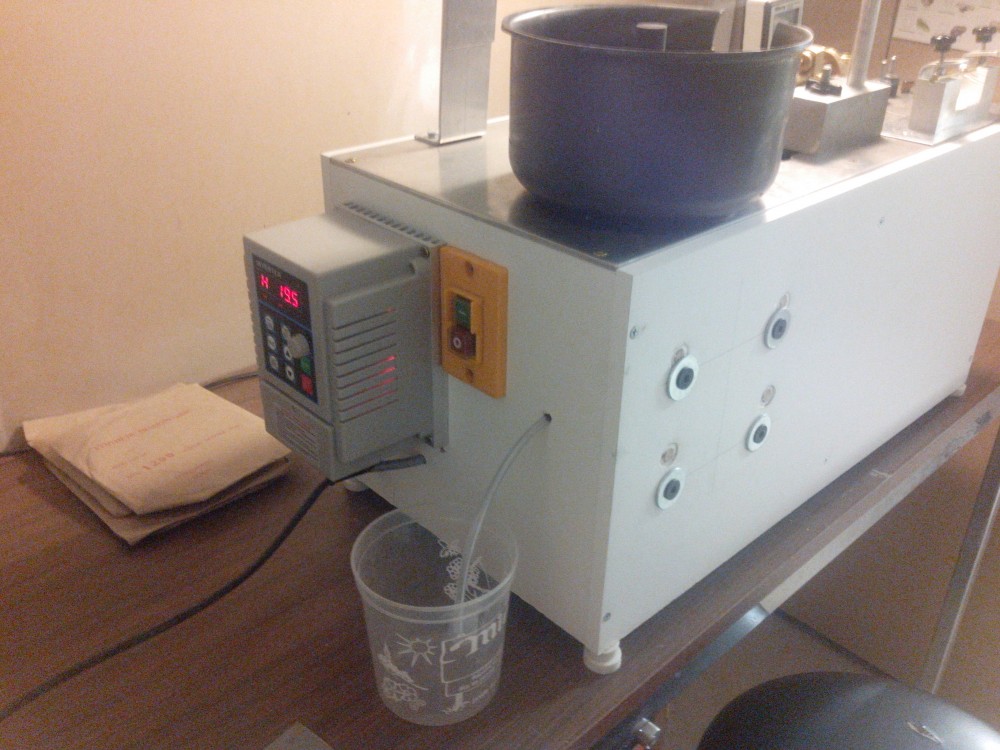

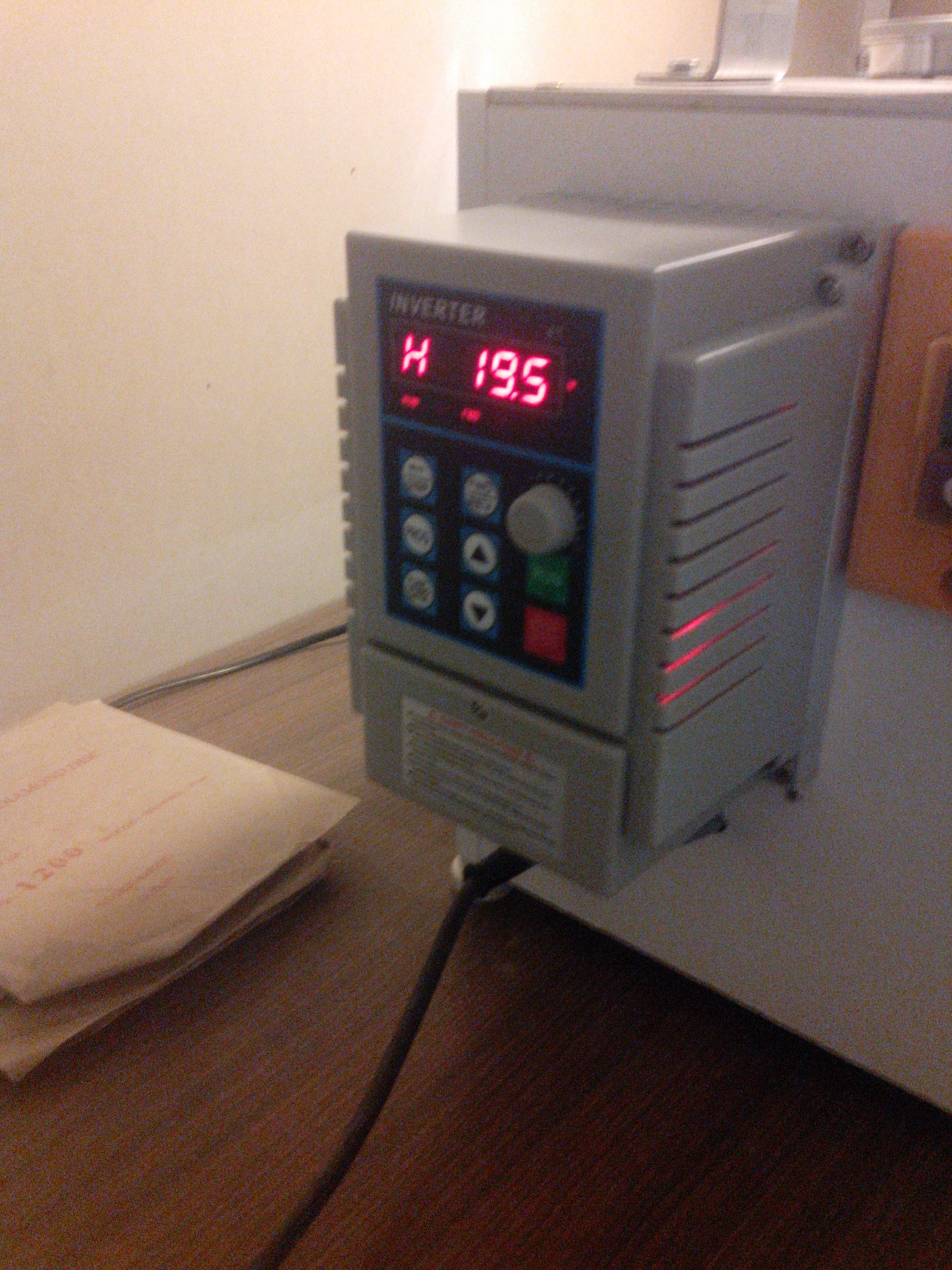

je suis parti d'un petit meuble 2 étagères pris chez bricomachin que j'ai mis horizontal , ajout d'une plaque d'alu de 5 mm d' épaisseur pour faire le dessus . le moteur est un triphasé de 350 w piloté par un variateur mono-triphasé en 230 volts de 0.75 kw ; j'ai donc la possibilité de faire varier ma vitesse avec deux sens de rotation . le plateau  diametre 150 mm est récupéré sur une ancienne machine à bois .

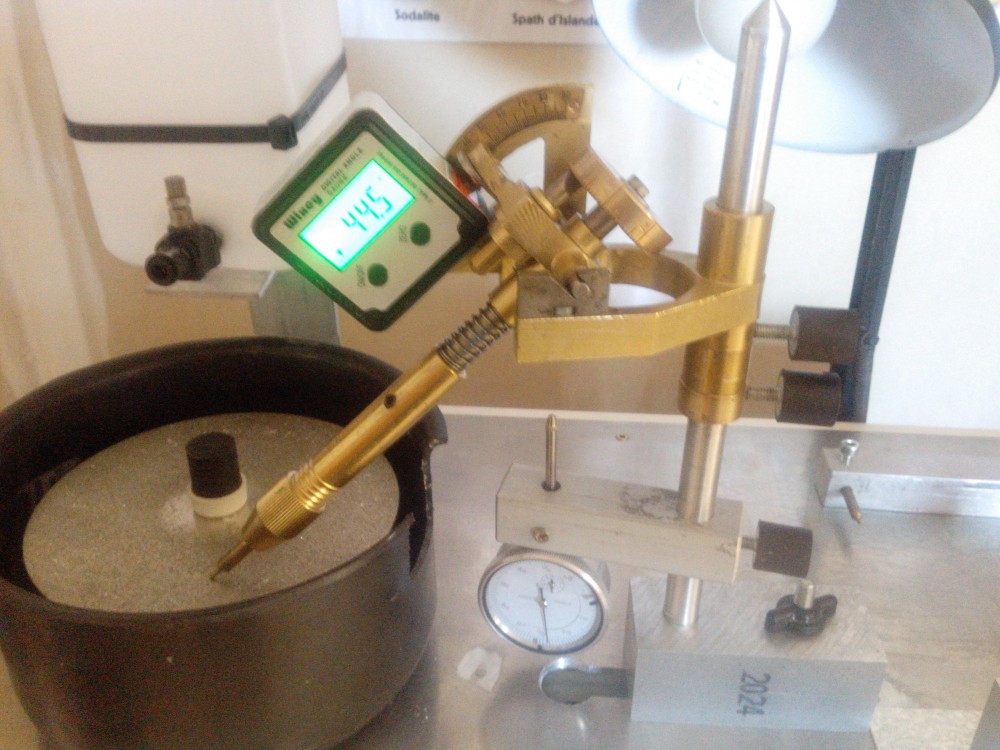

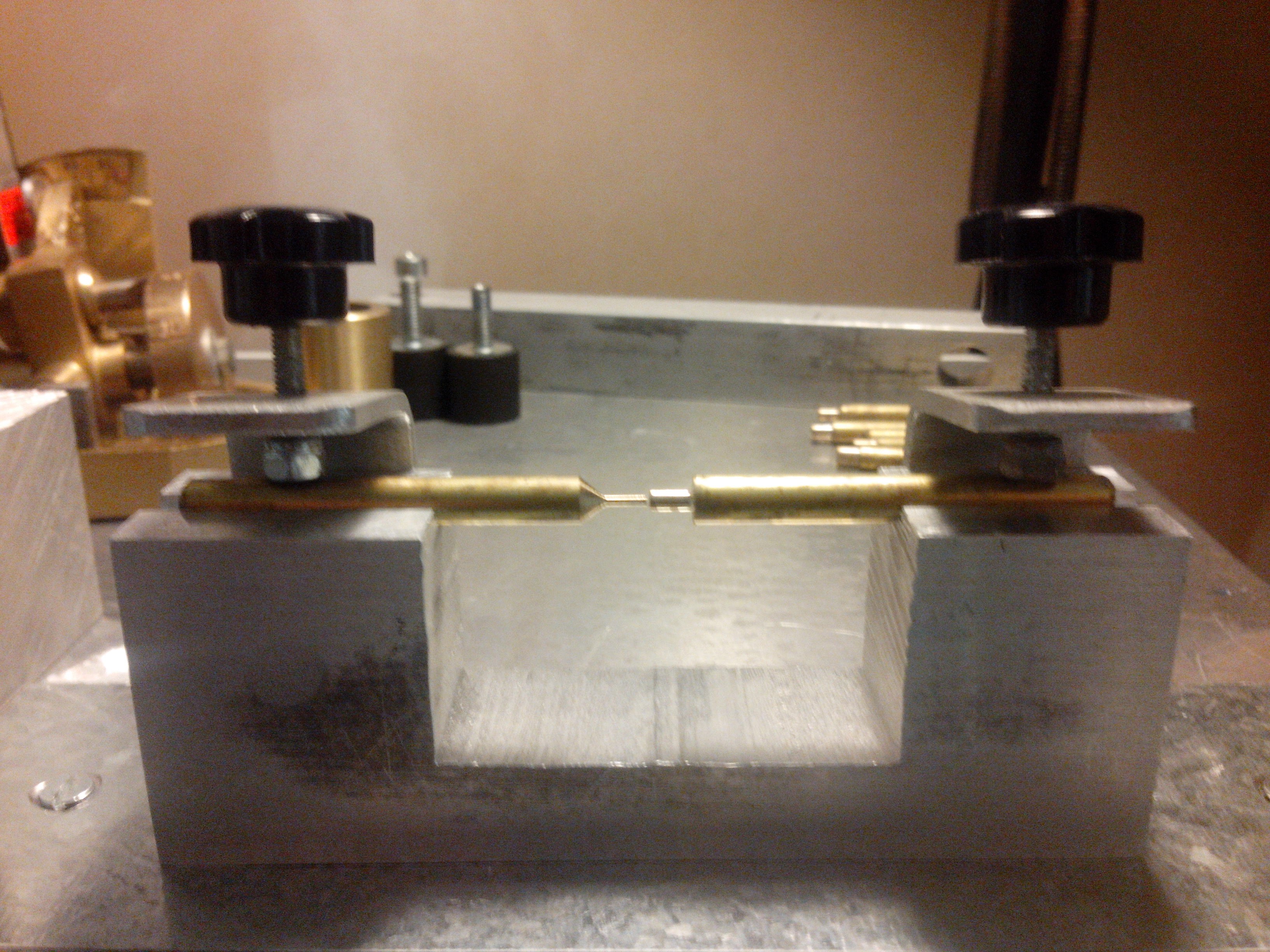

la tête de facettage vient de l'atelier de la  trouvaille que j'ai amélioré et modifié . le bol en plastique , c'est de la récup, on y prépare des colles au boulot . J ' ai fais faire des outils pour tailler la table des pierres ainsi que les " dop " par un ami tourneur- fraiseur . Une lampe acheté 3 € sur un vide-grenier et un siege de coiffeur à 15 € et me voila équipé.

Les disques diamants en 80, 600,1200 pour le facettage , un en 2500 pour le pré-polissage et un plateau cuivre avec de la poudre diamant à 4 microns pour le polissage , un peu de cire . voila tout .

cela m'a couté au alentour de 350 € hors consommables , on est loin des 2500 à 4000 € pour une facetteuse de marque , et pour débuter cela doit être bien suffisant je pense . a voir à l'usage .

 a bientot  sur le forum mineralogie

[antakari]

 j'adoreet j'en reve, en esperant voir des pierres travaillées,

[LAURENT21]

Beau travail dada! Félicitations pour ce beau bébé!

J'espère aussi voir de belles pierres sortir de ton atelier.

Tu n'as pas peur d'exploser tes pierres en démarrant avec du 80? Je te demande ça mais je ne connais pas le facettage...





[Pablo87]

Rooooooooooooo David du beau travail

Comme le disent les collègues tu nous montreras tes œuvres

Et merci pour le partage

[dada63]

merci tout le monde

promis je montrerais mes pierres

bientôt une taille d'améthyste de qualité gemme et un petit sujet sur les saphirs de ma région dans la rubrique mineralogie

a bientot

[gryph58]

Bonjour DAda63,

Ta machine est impressionnante. Je suis impatiente de voir ce que tu as créé avec !

[le sablais]

De la belle conception, c'est sûr !

[SACHA16]

Whaououou! Je suis restée à la ramasse cette semaine (ok ok ça m'arrive souvent), mais ça, c'est bigrement intéressant. Moi aussi je veux voir ce que Dada63 arrive à faire avec son usine à gaz, parce que le concept, avec les moyens du bord, m'ont l'air bien ingénieux (et peut onéreux).



PS: Bienvenue à toi Dada63 sur

[dada63]

merci

encore un peu de patience , j'ai commencé ma première Améthyste ..... ça va venir

le temps libre est dur à trouvé et je viens de percer " un oeil de tigre " pour un collègue de travail . trou diamètre 3 sur 15 mm d'épais avec une fraise diamant un peu fatigué , résultat 2h30 pour percer le trou .

[RedDiamond]

Le 19/09/2018 à 18:55, dada63 a dit :

bonjour à tous

comme promis quelques photos et explications de ma facetteuse maison :

je suis parti d'un petit meuble 2 étagères pris chez bricomachin que j'ai mis horizontal , ajout d'une plaque d'alu de 5 mm d' épaisseur pour faire le dessus . le moteur est un triphasé de 350 w piloté par un variateur mono-triphasé en 230 volts de 0.75 kw ; j'ai donc la possibilité de faire varier ma vitesse avec deux sens de rotation . le plateau  diametre 150 mm est récupéré sur une ancienne machine à bois .

la tête de facettage vient de l'atelier de la  trouvaille que j'ai amélioré et modifié . le bol en plastique , c'est de la récup, on y prépare des colles au boulot . J ' ai fais faire des outils pour tailler la table des pierres ainsi que les " dop " par un ami tourneur- fraiseur . Une lampe acheté 3 € sur un vide-grenier et un siege de coiffeur à 15 € et me voila équipé.

Les disques diamants en 80, 600,1200 pour le facettage , un en 2500 pour le pré-polissage et un plateau cuivre avec de la poudre diamant à 4 microns pour le polissage , un peu de cire . voila tout .

cela m'a couté au alentour de 350 € hors consommables , on est loin des 2500 à 4000 € pour une facetteuse de marque , et pour débuter cela doit être bien suffisant je pense . a voir à l'usage .

 a bientot  sur le forum mineralogie

Bonjour dada 63,



C'est une très belle invention.

Dans le but de m'en construire une car je voudrai apprendre la taille a facette,  je cherche a savoir où on peut trouver un moteur triphasé de 350 w. Je suis un artisan bijoutier et il m'arrive qu'on me demande de tailler des brute ou faire des retouche sur des pierres déjà facettées. Je me suis donc inscrit à un cours de taille a facettes.

Je me demande si il est très utile pour la taille de gemmes que la facetteuse puisse travailler dans les 2 senses de rotation du moteur. Je n'ai pas encore fais le premier cours. Ce sera en mars.

Il est très facile de trouver des moteurs monophasé. Mais ce que je trouve c'est surtout des blocs de contrôle pour moteurs triphasé.

Je n'y connais rien en moteurs, mon frère est électricien. Il pourra peut-être m'aider a comprendre et a assembler les composants.

Est-ce que vous pourriez me donner un lien du monteur à acheter et celui du contrôleur de moteur triphasé qui soit compatible svp?

J'espère que je ne vous en demande pas trop.



Merci d'avance



Je vous souhaite une belle année 2020



RedDiamond



[BAB4243]

Salut.

Je n'avait pas vu le sujet , je tombe dessus par hasard en fouinant , super boulot et la machine rend super bien , reste a voir ce que cela donne sur de future pierre taillé.

Le bras modifié pour recevoir un inclinometre digital est bien mieux que le petit rapporteur , j'ai modifié le mien aussi .



Sebastien

[électron libre]

Bonjour Sebastien des photos du montage et des modifications m'interresse pour voir ce qui est le mieux, je l'ai pour le moment fixé sur le cylinde du corp du porte outil, pour le concerver dans le plan decrit par la  rotation de celui ci.

mp envoyé il y a quelque jours pour avoir des tuyaux de fonctionnement, pour se jeter à l'eau dans le facettage

Merci par avance



Arnaud



[BAB4243]

Il y a 19 heures, électron libre a dit :

Bonjour Sebastien des photos du montage et des modifications m'interresse pour voir ce qui est le mieux, je l'ai pour le moment fixé sur le cylinde du corp du porte outil, pour le concerver dans le plan decrit par la  rotation de celui ci.

mp envoyé il y a quelque jours pour avoir des tuyaux de fonctionnement, pour se jeter à l'eau dans le facettage

Merci par avance



Arnaud





Salut.

je t'aurait bien envoyer les photo de mon bras modifié mais je me suis separé de cette machine , mais en gros c'etait une petite plaque en acier (environs 1.5cm de large sur 5cm de long) soudé sur l'indicateur en dessous de la roue indexé , j'y fixait un inclinometre aimanté (plus ou moins dans la meme position que la photo posté plus haut) .



Sebastien
