geolopako Posté(e) 27 novembre 2012 Signaler Partager Posté(e) 27 novembre 2012 Bonjour, Je suis étudiant en Master 2 et je dois rendre un mémoire sur les sondages percutants. J'aimerais connaître les principales entreprises, et les principales sondeuses utilisées. Le but de mon travail est de comparer les différentes méthodes, et différentes sondeuses. Merci d'avance. A bientôt Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
zunyite Posté(e) 27 novembre 2012 Signaler Partager Posté(e) 27 novembre 2012 Bonjour, Je suis étudiant en Master 2 et je dois rendre un mémoire sur les sondages percutants. J'aimerais connaître les principales entreprises, et les principales sondeuses utilisées. Le but de mon travail est de comparer les différentes méthodes, et différentes sondeuses. Merci d'avance. A bientôt houla!!!! vaste sujet qui me parait difficile d'aborder dans ce forum!!!! de plus comparer les méthodes sans en connaitre les détails techniques et les essais de terrain me semble très approximatif! (simplement le terme sondage est trop vague : pour quel but (minage ou géologie ; profonds ou pas , roche ou terrain meuble etc...) Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Kayou Posté(e) 27 novembre 2012 Signaler Partager Posté(e) 27 novembre 2012 Marteau fond de trou http://www.pariquip.fr/marteau_fond_trou.php Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
geolopako Posté(e) 27 novembre 2012 Auteur Signaler Partager Posté(e) 27 novembre 2012 de plus comparer les méthodes sans en connaitre les détails techniques et les essais de terrain me semble très approximatif! (simplement le terme sondage est trop vague : pour quel but (minage ou géologie ; profonds ou pas , roche ou terrain meuble etc...) Voila, le but est de faire une sorte de description/comparatif technique des outils. Le must serait de pouvoir l'appliquer au sondage minier.... quoi qu'il soit merci pour vos réponses rapide :) Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
olif Posté(e) 30 novembre 2012 Signaler Partager Posté(e) 30 novembre 2012 Vite fait : - l'interet du sondage percutant a air est de ne pas nécessiter de boue pour forer. - le marteau fond de trou est souvent utilisé pour les trous de tir dans les mines à ciel ouvert (sondages peu profond) - le perctuant est souvent utilisé en prospection (circulation inverse ou RC). - en circulation directe, probleme de mélanges avec les parois, récupération moins bonne, etc. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité TOURMALINE Posté(e) 1 décembre 2012 Signaler Partager Posté(e) 1 décembre 2012 Bonjour, Je suis étudiant en Master 2 et je dois rendre un mémoire sur les sondages percutants. J'aimerais connaître les principales entreprises, et les principales sondeuses utilisées. Le but de mon travail est de comparer les différentes méthodes, et différentes sondeuses. Merci d'avance. A bientôt Travaillant depuis plus de 30 ans dans le domaine du forage, je vais essayer de te répondre. Les entreprises de forages : Solétanche-bachy Keller Bauer en allemagne Spie fondations Sefi-intrafor Rodio milan en Italie Kronsa en espagne Etc... Le matériel : Sondeuse Longyer Sondeuse DB Sondeuse crealus Foreuse domine (DCH 114, 147, 218 etc...) Foreuse casagrande Foreuse furukawa Etc... Les méthodes de perforation en percution : Le sondage percussif (Plus guère utilisé de nos jour) Le forage percussif : Avec marteau en tête : Méthode avec tige T35 ou T42 avec taillant en croix ou à bouton (petit diamétre < à 90 mm) Méthode tige tube (Diamètre des tubes 90, 114 ou 133) avec couronne carbure, tige T35 ou T42 avec taillant croix ou bouton Méthode pointe perdu sur tube 90 ou 114 utiliser pour terrain meuble (alluvions etc) Avec marteau dans le forage : Marteau fond de trou diamétre allant de 50 mm à + de 400 mm Méthode Odex tube entrainer par un marteau fond de trou diamétre allant de 140 mm à + de 400 mm (pour terrain présentant un empilage de blocs) Avec la méthode de marteau en tête, cela permet d'utiliser tout type de fluide de forage (boue, eau, air, coulis etc...) Marteau dans le forage, seul l'air peut être utilisé (j'ai utiliser une fois dans ma carrière un marteau fond de trou qui fonctionner à l'air et à l'eau) Je suis resté très succint, car le sujet est très vaste et chaque méthodes demanderai une à deux pages d'explication Si tu souhaite d'autres infos, n'hésite pas Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
zunyite Posté(e) 1 décembre 2012 Signaler Partager Posté(e) 1 décembre 2012 ça existe encore le taillant en croix ?? cela fait des années que je n"en vois plus! Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité TOURMALINE Posté(e) 2 décembre 2012 Signaler Partager Posté(e) 2 décembre 2012 Et oui, il existe encore le taillant croix. Pour info, toute les techniques de forage seront bientôt mise au rebut avec la nouvelle technique dite "sonique". Cette technique permet de passer tout les types de terrains y compris du béton bien ferrailler voir même un HEB. Une dalle béton de 1 m d'épaisseur avec des aciers de 32 + un HEB de 300 à été perforé en 15 minutes. (Essai fait par nos soin) On peut aussi faire du carottage avec. Je viens d'utilisé cette technique sur un chantier pour réaliser des micropieux de diamètre 178 épaisseur 25 mm à 18 métres de profondeur dans du remblais sur 7 m, des marnes infra gypseuse sur 5 m et du calcaire de Saint-Ouen sur 6 mètres, en 45 minutes, le forage été terminer, avec un tricone, il aurai fallu au moins deux heures de perfo. Le tous avec comme outil, un simple quadrilame en acier. J'ai été très impressionner par cette technique révolutionnaire qui utilise les ultrasons. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
souba_seb Posté(e) 2 décembre 2012 Signaler Partager Posté(e) 2 décembre 2012 C'est les taupes qui vont pas aimer... Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
zunyite Posté(e) 2 décembre 2012 Signaler Partager Posté(e) 2 décembre 2012 Et oui, il existe encore le taillant croix. Pour info, toute les techniques de forage seront bientôt mise au rebut avec la nouvelle technique dite "sonique". Cette technique permet de passer tout les types de terrains y compris du béton bien ferrailler voir même un HEB. Une dalle béton de 1 m d'épaisseur avec des aciers de 32 + un HEB de 300 à été perforé en 15 minutes. (Essai fait par nos soin) On peut aussi faire du carottage avec. Je viens d'utilisé cette technique sur un chantier pour réaliser des micropieux de diamètre 178 épaisseur 25 mm à 18 métres de profondeur dans du remblais sur 7 m, des marnes infra gypseuse sur 5 m et du calcaire de Saint-Ouen sur 6 mètres, en 45 minutes, le forage été terminer, avec un tricone, il aurai fallu au moins deux heures de perfo. Le tous avec comme outil, un simple quadrilame en acier. J'ai été très impressionner par cette technique révolutionnaire qui utilise les ultrasons. y a un gros défaut quand même pour du sondage (mis au point dans ce but) ! utile pour les terrains meubles mais pour des terrains plus durs, on obtient du gravier et pas une carotte! Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CAILLOUTEUX Posté(e) 2 décembre 2012 Signaler Partager Posté(e) 2 décembre 2012 :ye!: Bof Ca a été utilisé il y a plus de deux mille ans au moins en plus grand L'outil s'appelait Les Trompettes de Jéricho Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité TOURMALINE Posté(e) 3 décembre 2012 Signaler Partager Posté(e) 3 décembre 2012 y a un gros défaut quand même pour du sondage (mis au point dans ce but) ! utile pour les terrains meubles mais pour des terrains plus durs, on obtient du gravier et pas une carotte! Complètement d'accord avec toi. L'avantage, c'est que les techniques "anciennes" dans les terrains meubles ne récupéré pas 100%, ce qui est le cas pour le sonic. Quand aux terrains dur (granite), un bon vieux carottier T2 fait encore de bon rendement, surtout maintenant avec les nouvelles couronnes (Déjà plus de 20 ans) à concrétion. En 1982 au barrage de Grand-Maison dans l’Isère, j'utiliser une foreuse (Diamec de chez Craelus) qui avait une vitesse de rotation de 1500 à 1800 tr/minutes en diamètre 66 (C'était le maxi), les rendements étaient déjà appréciable 3 ml à l'heure (hors manœuvre). Aujourd'hui, cette machine n'existe plus est c'est bien dommage. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CAILLOUTEUX Posté(e) 4 décembre 2012 Signaler Partager Posté(e) 4 décembre 2012 .http://www.geoforum.fr/topic/3695-voltennes-pourquoi-pas/page__st__520#entry421135 Pour nos amis de la recherche et de la foration La poussière montait et se déposait a plus de 20 m sur la cime des sapins Silicose avez vous dit ? Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité TOURMALINE Posté(e) 4 décembre 2012 Signaler Partager Posté(e) 4 décembre 2012 .http://www.geoforum....520#entry421135 Pour nos amis de la recherche et de la foration La poussière montait et se déposait a plus de 20 m sur la cime des sapins Silicose avez vous dit ? Tu aurai du utilisé une pompe à mousse, secret de forage (Eau + tipol) Plus de poussière et pas d'aspirateur encombrant et coûteux. D'autres combines, boue bentonitique + silicate de soude (pour les argiles gonflante) Boue bentonitique + gasoil (tu élimine les perte), mais pas très écologique ETC... Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CAILLOUTEUX Posté(e) 5 décembre 2012 Signaler Partager Posté(e) 5 décembre 2012 Tu aurai du utilisé une pompe à mousse, secret de forage (Eau + tipol) Plus de poussière et pas d'aspirateur encombrant et coûteux. D'autres combines, boue bentonitique + silicate de soude (pour les argiles gonflante) Boue bentonitique + gasoil (tu élimine les perte), mais pas très écologique ETC... C'est une entreprise qui effectuait des sondages de reconnaissance pour le compte de CFM dans le MORVAN Eau pas disponible a proximité Accès, quasi impossible par endroits, la foreuse seule y montait par ses propres moyens épaulée par un chargeur ,le compresseur restant sur une plateforme a deux cents mètres mini La poussière était récupérée au fur et a mesure pour passer au fluorinomètre ,il y aurait peut être eu probléme ? A cet endroit les sondages atteignaient les 110 m environ avant de retrouver la structure filonnienne Pour le coté gag de la fluorine est sortie dès le premier mètre Ils ont du reculer la machine deux fois avant de vraiment sonder Deux filons parallèles longaient la cassure principale Photo sur Voltenne pourquoi pas http://www.geoforum....520#entry421318 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CAILLOUTEUX Posté(e) 6 décembre 2012 Signaler Partager Posté(e) 6 décembre 2012 C'est une entreprise qui effectuait des sondages de reconnaissance pour le compte de CFM dans le MORVAN Eau pas disponible a proximité Accès, quasi impossible par endroits, la foreuse seule y montait par ses propres moyens épaulée par un chargeur ,le compresseur restant sur une plateforme a deux cents mètres mini La poussière était récupérée au fur et a mesure pour passer au fluorinomètre ,il y aurait peut être eu probléme ? A cet endroit les sondages atteignaient les 110 m environ avant de retrouver la structure filonnienne Pour le coté gag de la fluorine est sortie dès le premier mètre Ils ont du reculer la machine deux fois avant de vraiment sonder Deux filons parallèles longaient la cassure principale Photo sur Voltenne pourquoi pas http://www.geoforum....520#entry421318 Tiens donc, qu'en penser ? http://www.gensdumorvan.fr/societe/environnement/travaux-miniers-lancement-dune-campagne-de-sondages-sur-la-concession-de-fluorine-dantully-en-foret-de-planoise.html Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
geolopako Posté(e) 11 décembre 2012 Auteur Signaler Partager Posté(e) 11 décembre 2012 Merci encore pour toutes ces réponses. J'ai eu plus de nouvelle sur mon sujet, le but est de comparer les sondeuses (forages destructif par roto percussion fond de trou, hors trou et rotation). Ce qu'il me faudrait maintenant c'est plus des sociétées qui fabriques ces sondeuse pour pouvoir comparer les fiches techniques, et les prix des sondeuses. A bientôt et encire une fois merci! Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Augustin Posté(e) 11 décembre 2012 Signaler Partager Posté(e) 11 décembre 2012 Boart Longyear pour la méthode sonique. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

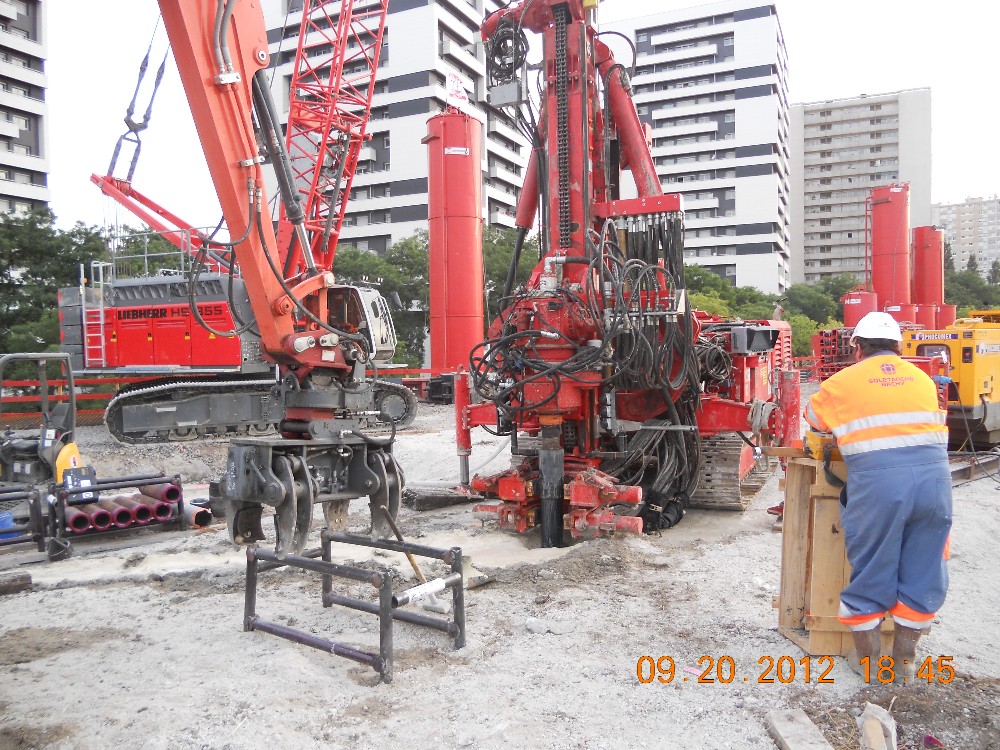

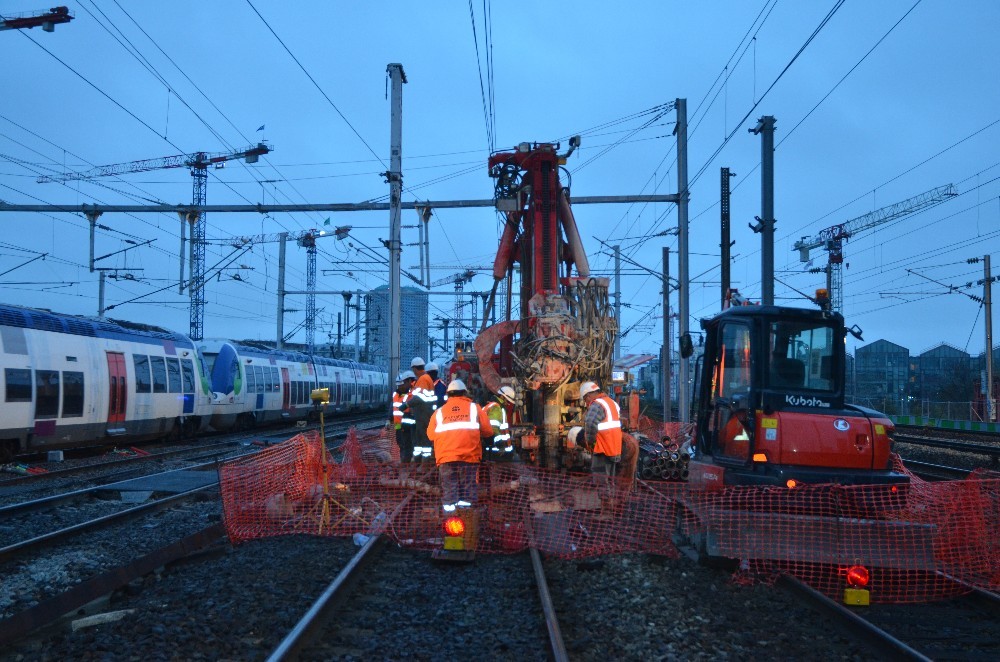

Invité TOURMALINE Posté(e) 12 décembre 2012 Signaler Partager Posté(e) 12 décembre 2012 Le prix d'une foreuse varie beaucoup entre 200 000€ et + de 1 millions d'euros. Il y as les petites ( 1 à 2 t) pour faire des travaux dans des espaces réduits et les grosses (15 à 30t) pour des travaux plus conséquents. Une petite précision la perfo en percussif (MFT ou Marteau en tête utilise la rotation) tu ne tourne pas à la même vitesse avec un MFT (40 à 50t/min) qu'avec un marteau en tête (80 à 150 tr/min). Je pense que lorsque tu parle de rotatif tu pense tricone, fischetel etc... Fabriquant de MFT (Marteau fond de trou) Sandwick Atlas copco Mitsubichi Fabriquant marteau en tête : Klem Krupp Furukawa Montabert Fabricant foreuse : Domine france Casagrande Krupp Klem Furukawa Boelher Hutte Stenwick Craelus Boart Longyear Etc... Si tu souhaite de la doc sur l'empilage des pièces en MFT ou marteau hors trou, je peux t'aider. Ex pour un MFT Tête de rotation Raccord usure 2''3/8 reg F à 2''3/8 Reg M Tige 89 Raccord 2''3/8 reg MF MFT J'ai pris le plus simple Photos : Foreuse DCH 147 (28t) de chez Domine en perfo au sonique pour des tubes micropieux de 178 épaisseur 25 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Cedrick Posté(e) 13 décembre 2012 Signaler Partager Posté(e) 13 décembre 2012 Good day mate, Un lien vers un site australien tres bien fait, ou tu devrais trouver ton bonheur. http://toolboxes.flexiblelearning.net.au/demosites/series7/706/index.htm cheers Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
