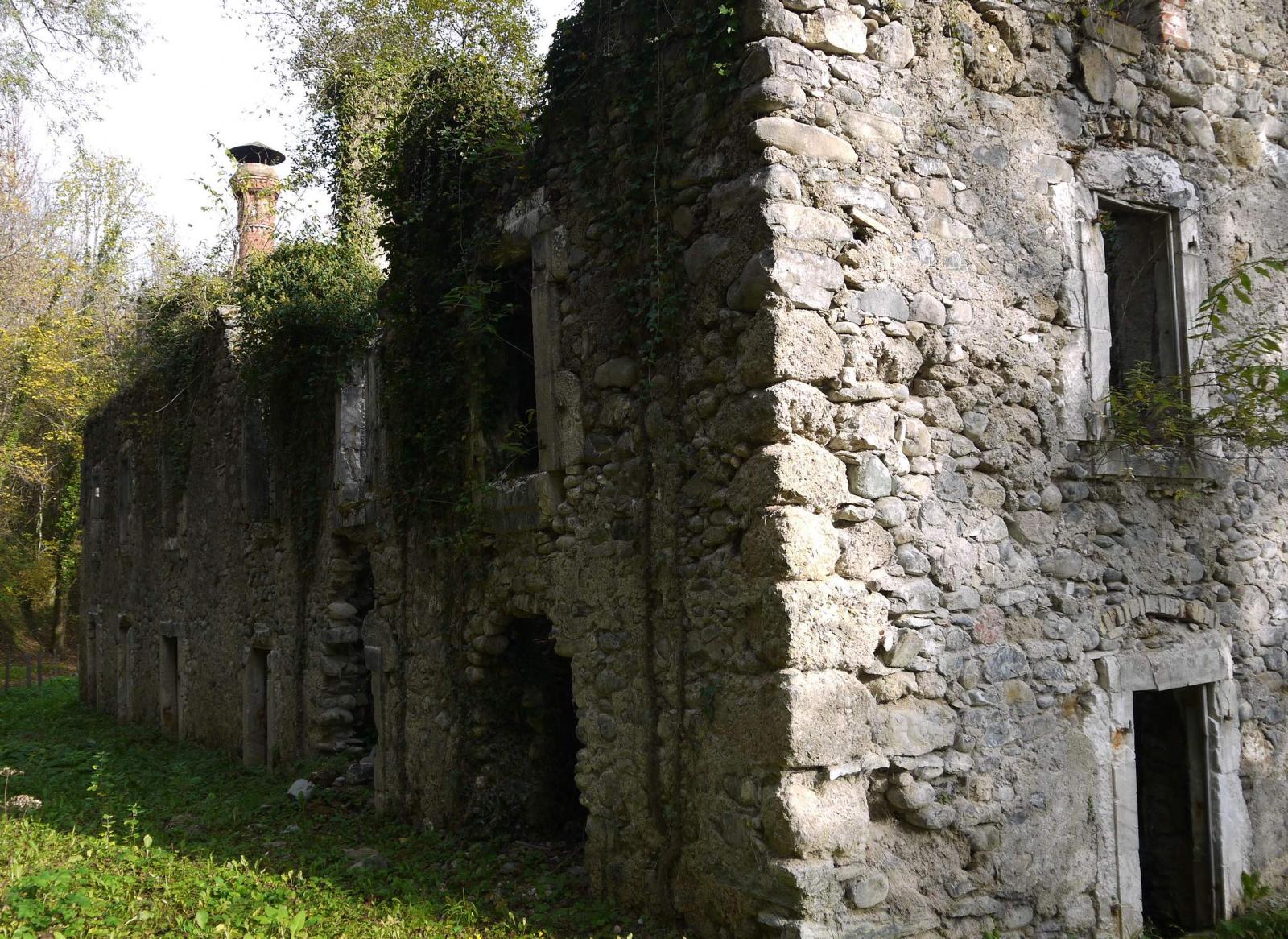

mines85 Posté(e) 7 novembre 2015 Signaler Partager Posté(e) 7 novembre 2015 Suite du bâtiment principal. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
mines85 Posté(e) 7 novembre 2015 Signaler Partager Posté(e) 7 novembre 2015 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

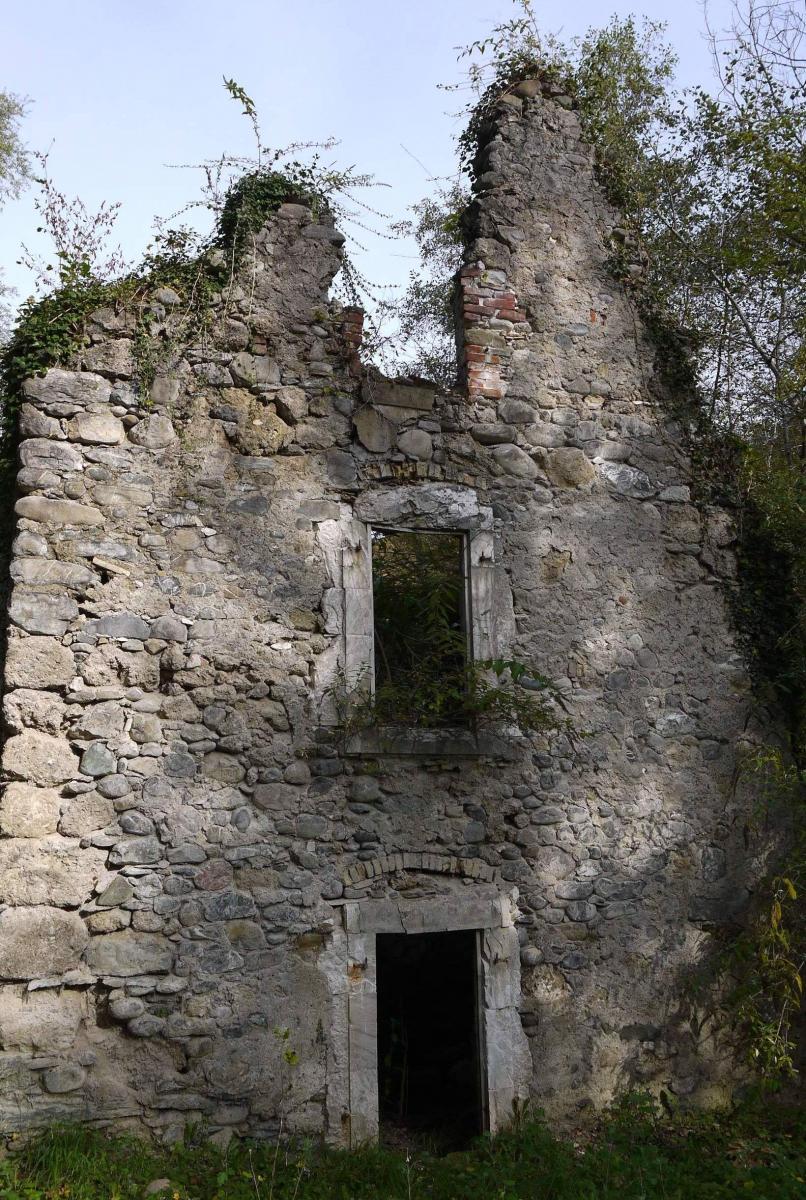

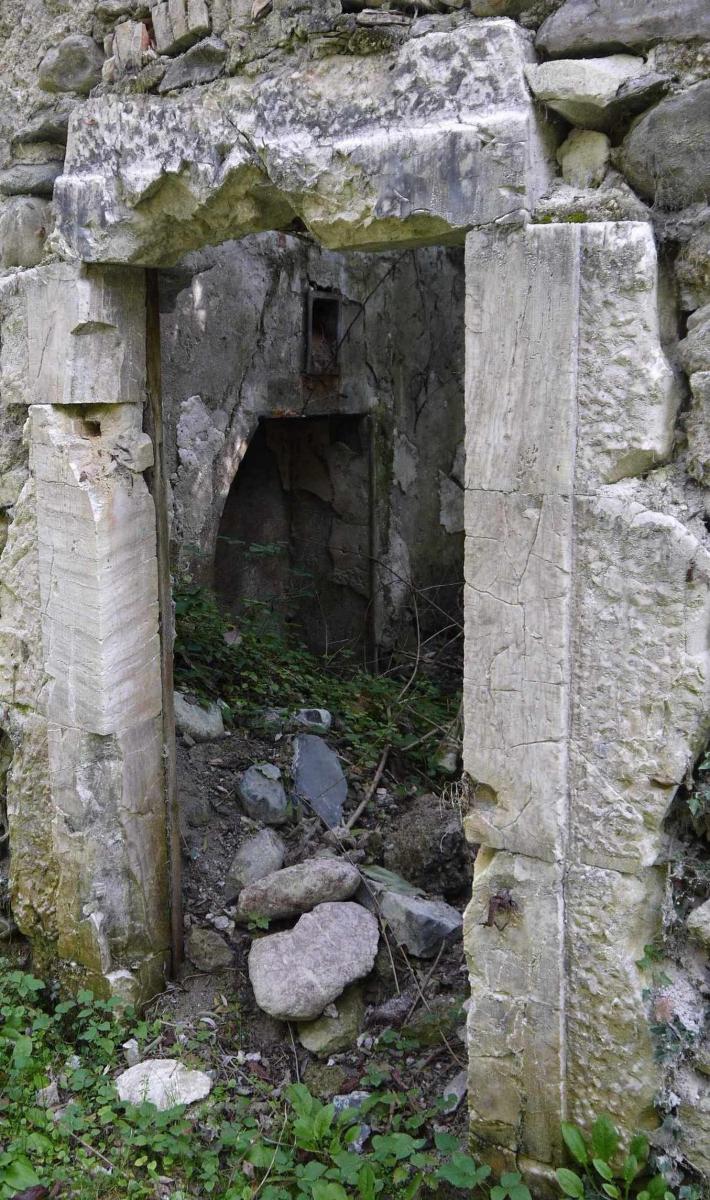

mines85 Posté(e) 7 novembre 2015 Signaler Partager Posté(e) 7 novembre 2015 Tous les encadrements de portes et fenêtres des différents bâtiments ont été réalisés avec des morceaux de gypse (plus solide) des différentes zones exploitées (sorte d'albâtre gypseux). Malheureusement, la pluie passant par là, le temps fait son effet par endroit. A suivre.... Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

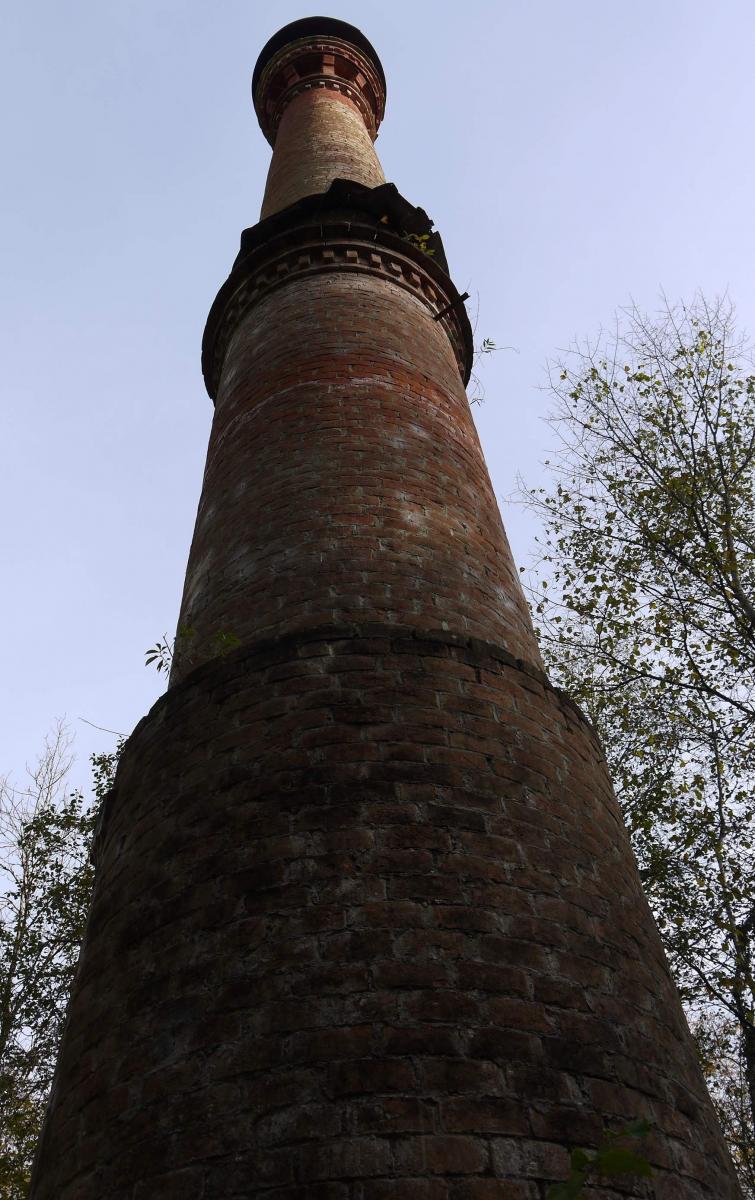

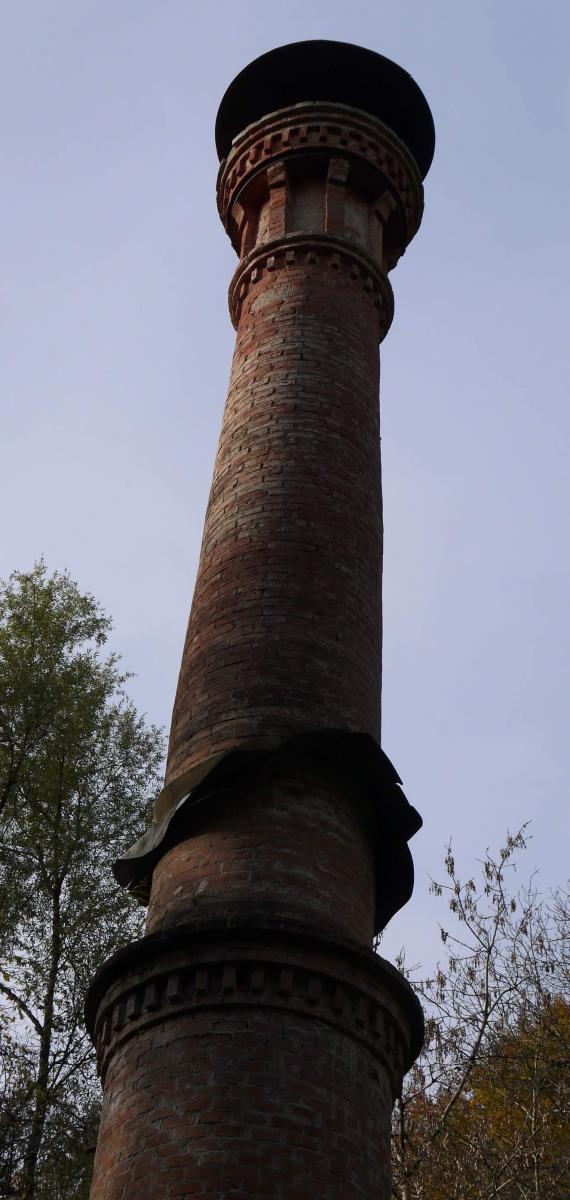

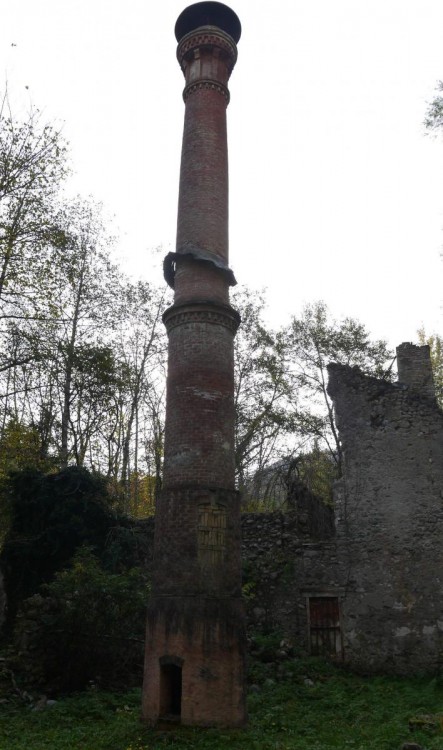

mines85 Posté(e) 7 novembre 2015 Signaler Partager Posté(e) 7 novembre 2015 La cheminée plus ou moins rénovée. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
mines85 Posté(e) 7 novembre 2015 Signaler Partager Posté(e) 7 novembre 2015 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
mines85 Posté(e) 7 novembre 2015 Signaler Partager Posté(e) 7 novembre 2015 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
mines85 Posté(e) 7 novembre 2015 Signaler Partager Posté(e) 7 novembre 2015 Le quai d'où partait le minerai "traité" en train, puis par carrioles et enfin par camions. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

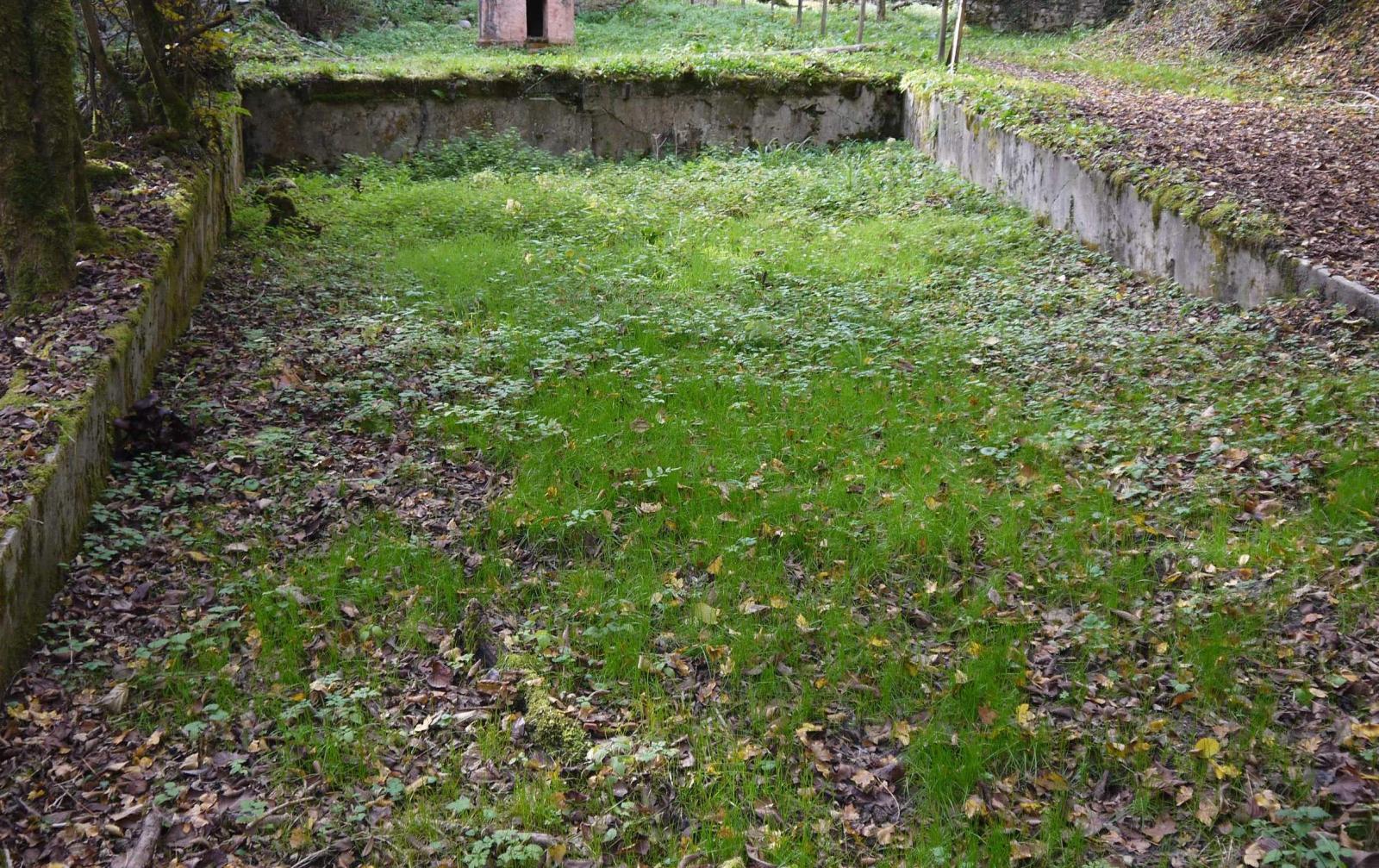

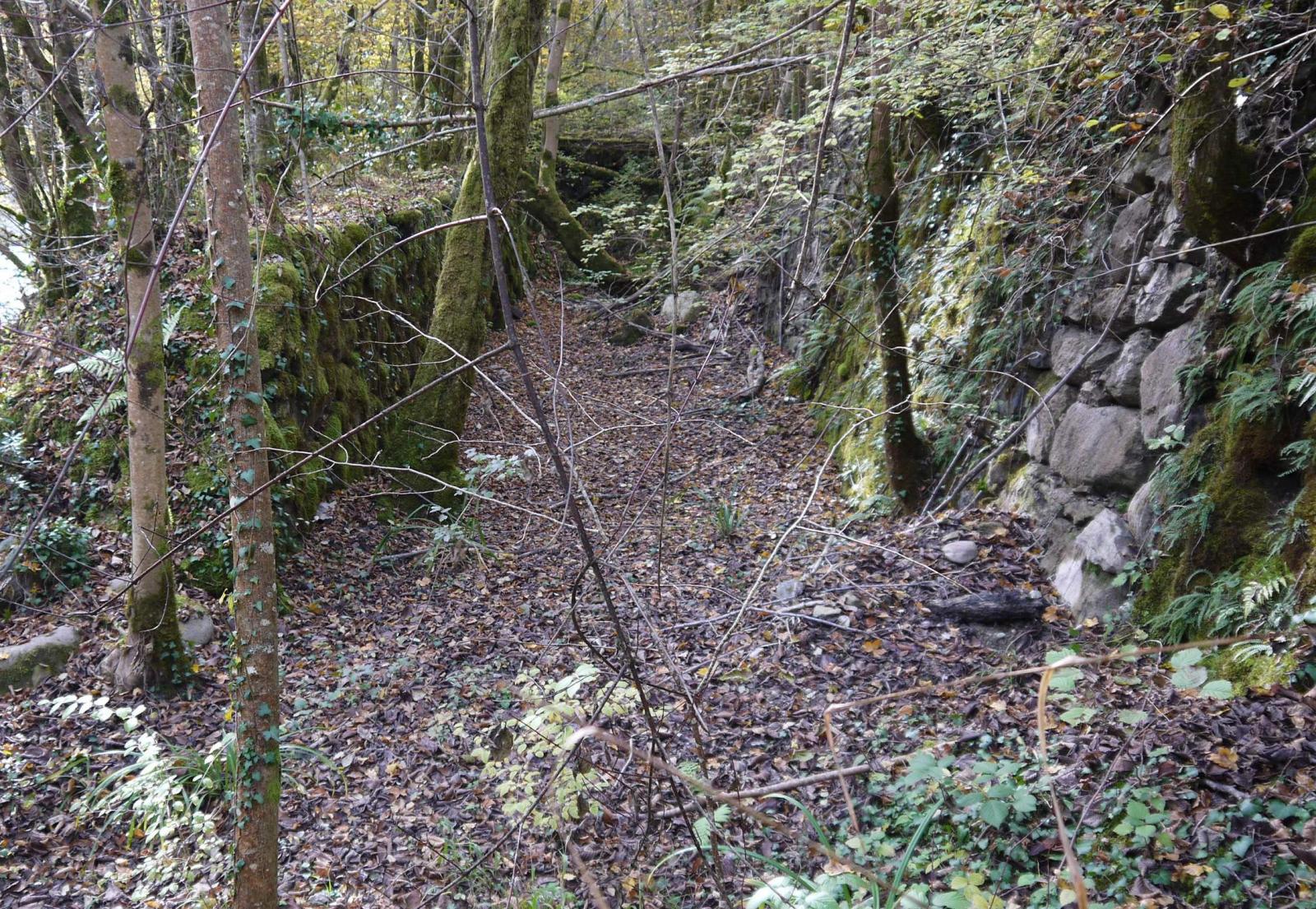

mines85 Posté(e) 7 novembre 2015 Signaler Partager Posté(e) 7 novembre 2015 La sortie du bief en aval de la roue à aubes entrainant les meules. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

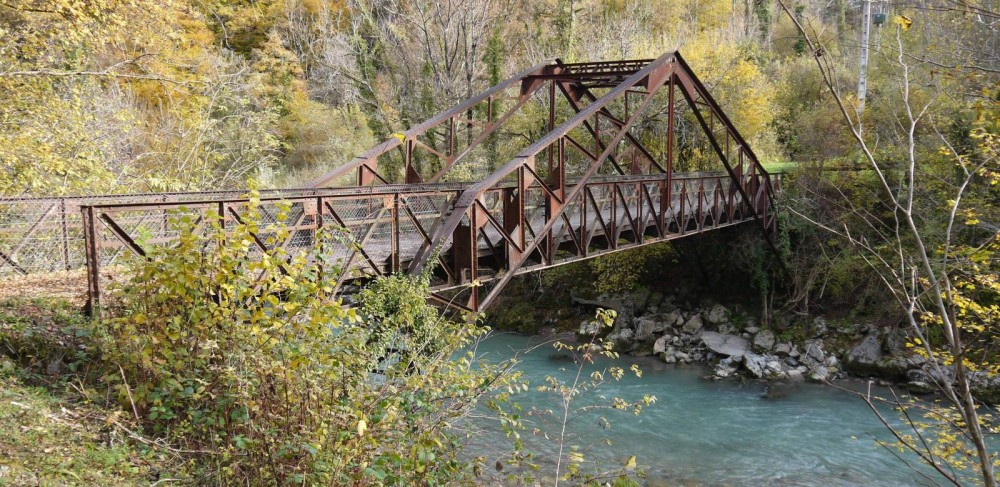

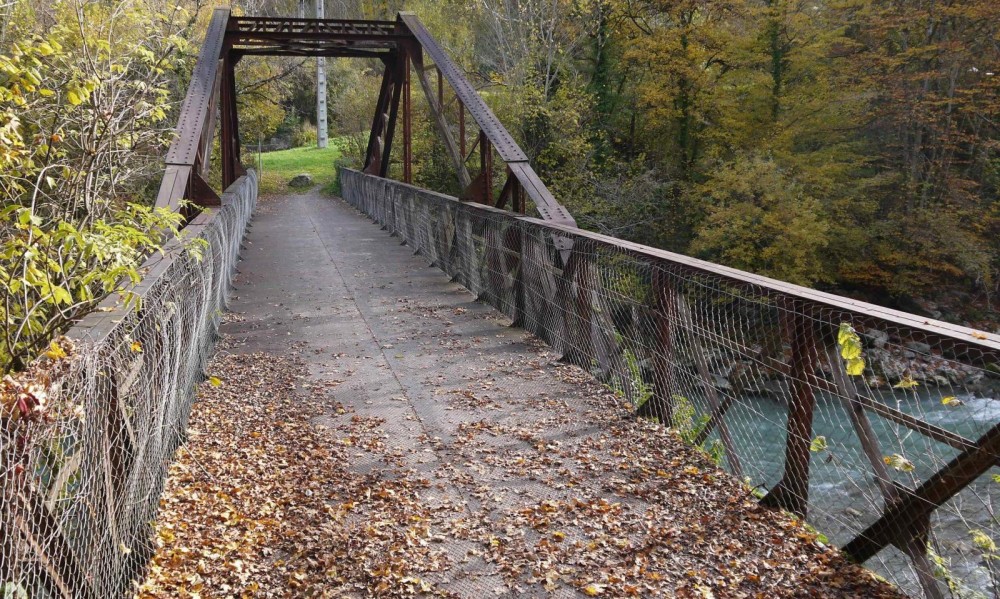

mines85 Posté(e) 7 novembre 2015 Signaler Partager Posté(e) 7 novembre 2015 Le pont de fer permettant aux convois de traverser la Dranse. Cela aurait pu être l’œuvre de notre cher Gustave, malheureusement il n'avait que 12 ans lors de la construction de CE pont. A moins que le pont actuel ne soit pas celui d'origine... Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
mines85 Posté(e) 7 novembre 2015 Signaler Partager Posté(e) 7 novembre 2015 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
mines85 Posté(e) 7 novembre 2015 Signaler Partager Posté(e) 7 novembre 2015 Et la Dranse, très calme en ce moment mais furieuse en 1888 et encore très récemment au mois de Mai 2015. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

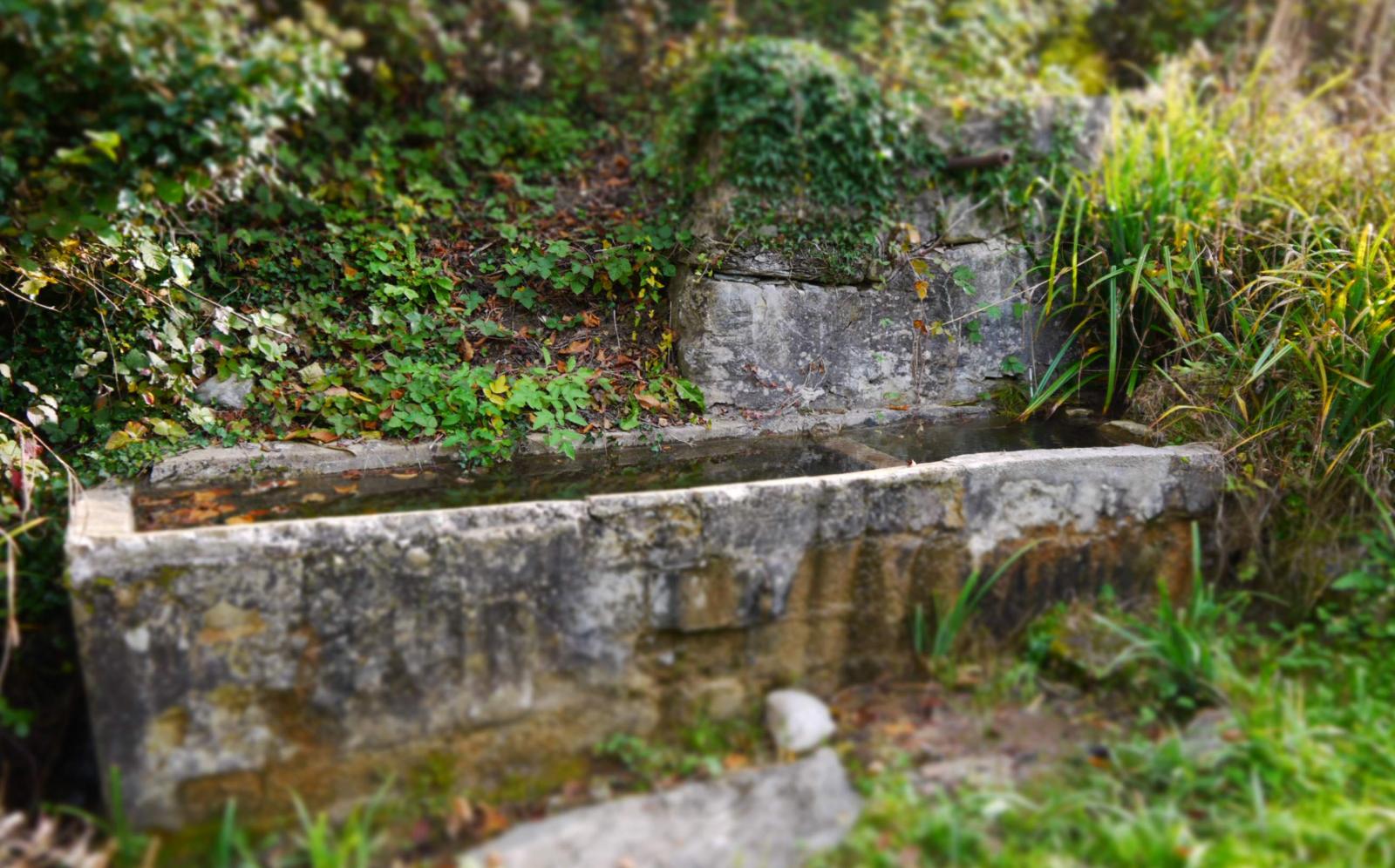

mines85 Posté(e) 7 novembre 2015 Signaler Partager Posté(e) 7 novembre 2015 Un panneau près du parking plus ou moins concordant avec mon petit historique... En face, une petite fontaine. Je me plais à penser qu'elle servait aux mineurs... qui sait? Et pour finir et compléter, un lien vers une vidéo de 7:09 minutes (en autres une modélisation 3D du fonctionnement et des bâtiments d'origine). http://www.armoy.fr/historique.php A bientôt pour un prochain reportage peut-être... Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
mines85 Posté(e) 8 octobre 2016 Signaler Partager Posté(e) 8 octobre 2016 Cinquième volet des visites de mines et carrières. Nous parlerons des carrières de meules ou plus précisément des meulières du Mont Vouan en Haute-Savoie (74) au coeur de la Vallée Verte. Les trois sites (expliqués ci-dessous) ont été exploités depuis la période romaine jusqu'au XIXe siècle. De 2010 à 2011, une équipe d'historiens et d'archéologues de l'université de Grenoble et du CNRS a effectué une prospection systématique de la montagne, d'abord en avion puis à pieds, allant jusqu'à escalader les falaises pour débusquer les carrières creusées dans des parois vertigineuses. Ces recherches ont permis de découvrir 72 carrières de meules de moulins et de meules à mains, classant le Mont comme la plus grande meulière de tout le sud-est de la France. Quatre carrières ont également fait l'objet de fouilles archéologiques : la Grand'Gueule (ou Caverne des fées), exploitée au cours du Moyen Âge et abandonnée aux XVe-XVIe siècles, la meulière des 73 mètres (ou meulière longue), active du Moyen Âge au XVIIIe siècle, puis la Molière à Vachat, abandonnée à la fin du XIXe siècle et enfin la Molière de la Corbière (ou de Roche-Parée), située sur la commune de Saint-André-de-Boëge, dont les chantiers étaient déjà en pleine activité au XIIIe siècle. La production totale de ces sites a dépassé 100 000 meules, ce qui dit bien leur ampleur industrielle. Une seule meule coûtant autrefois le prix d'une maison, cette montagne du Faucigny fut l'équivalent d'une mine d'or pour les habitants des environs. Reconnues pour leur qualité, ces roches étaient taillées et extraites des falaises pour en faire des meules de moulins à farine dont la taille pouvait variée de 0,90 à 1,60 m pour une épaisseur de 30 à 40 cm. Deux meules sont nécessaires pour obtenir cet effet de broyeur : une meule inférieure, appelée dormante et une meule supérieure appelée tournante. Nous parlerons ici de la meulière de la Grand'Gueule, puis de la Molière à Vachat et enfin de la Molière de la Corbière. Accessoirement, nous citerons quelques autres exploitations au cours du sujet. Les deux premières sont classées MONUMENT HISTORIQUE! La meulière de la Grand'Gueule : On estime sa production entre 10000 et 20000 meules. La carrière est située dans un des pics du Mont Vouan au pied duquel a été ouvert une chambre souterraine de 54 m de long, sur 30 de large et 15 de hauteur. Dépourvue de piliers de soutènement, cette chambre s'est en partie effondrée. Les meules (de 1,1 à 1,6 m de diamètre) ont été extraites sur un plan tantôt vertical tantôt horizontal, successivement jusqu'à produire des "tubes". Au sud de cette "Caverne des fées" ou "Grand'gueule", l'exploitation devient aérienne : les meules ont été extraites sur un plan sub-horizontal, depuis le sommet de la falaise jusqu'à la base, par enlèvements successifs jusqu'à produire 129 "tubes" étirés sur 300 m de longueur. A noter en bordure du sentier et juste avant d'arriver à la Grand'gueule, une alvéole d'extraction de meule manuelle rotative. Ce site s'inscrit au sein du bassin carrier du Mont Vouan et constitue, avec la meulière à Vachat et la meulière de Saint-André-de-Boëge (Molière de Corbière), l'un des joyaux du patrimoine carrier français. Vues globales de l'extérieur On se rapproche et on voit les empreintes des meules exploitées Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
MICA87 Posté(e) 8 octobre 2016 Signaler Partager Posté(e) 8 octobre 2016 Merci pour ce volet Mines85 ! Je vais prendre un peu de temps pour relecture de ce post ! Très belles photos encore...... ! et sujet passionnant cette meulière ! Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

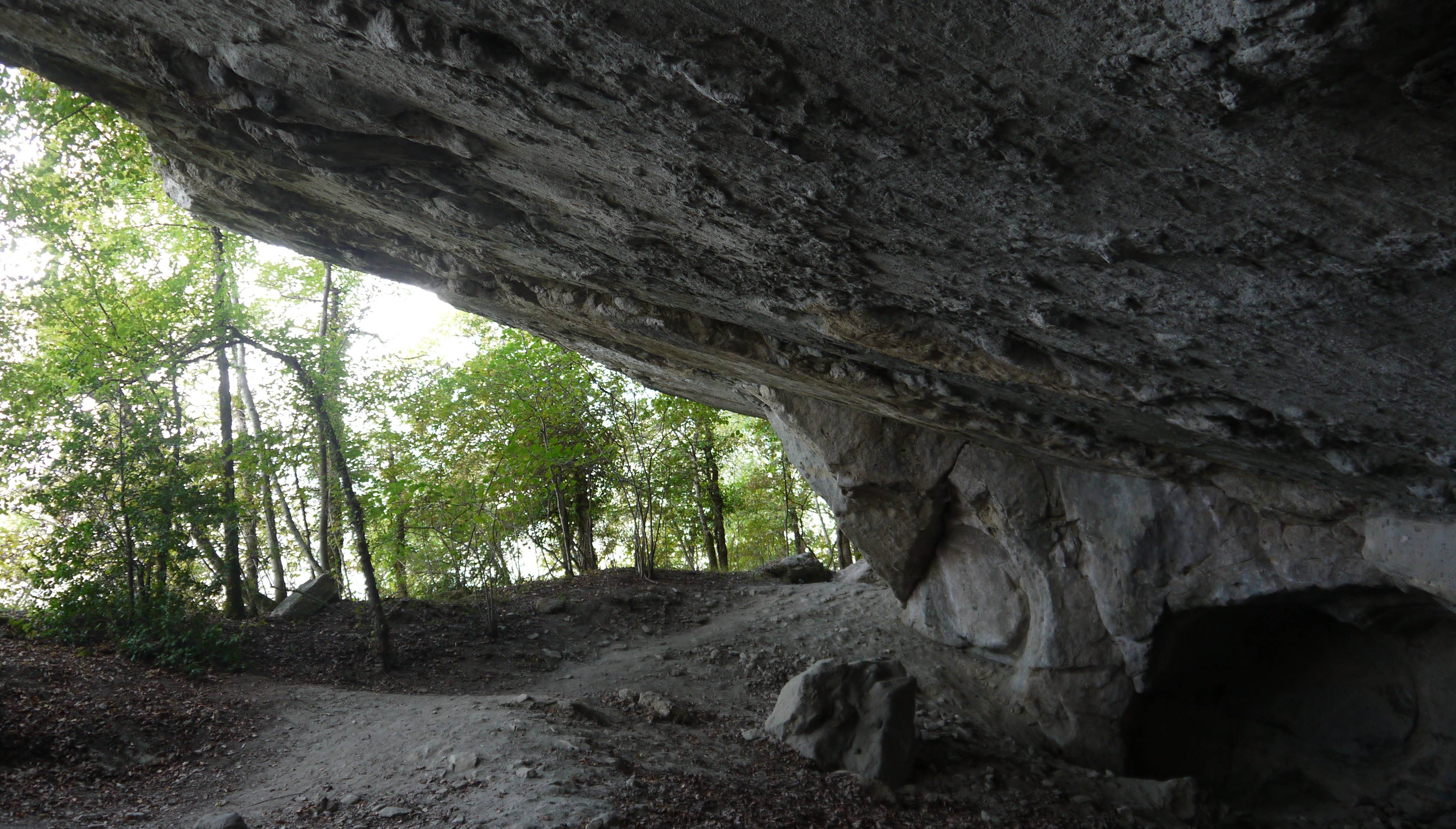

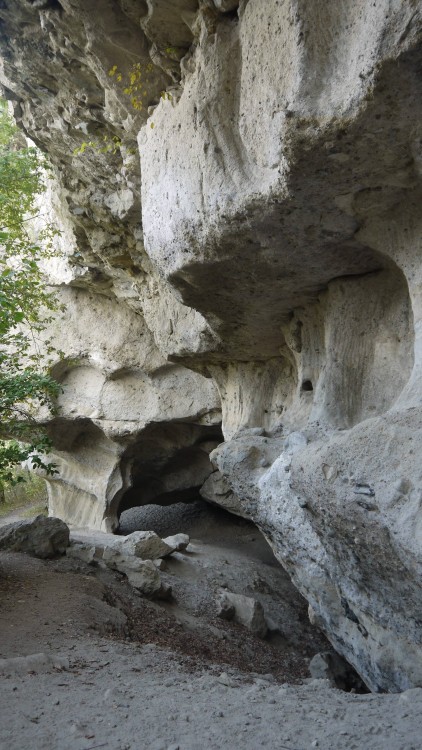

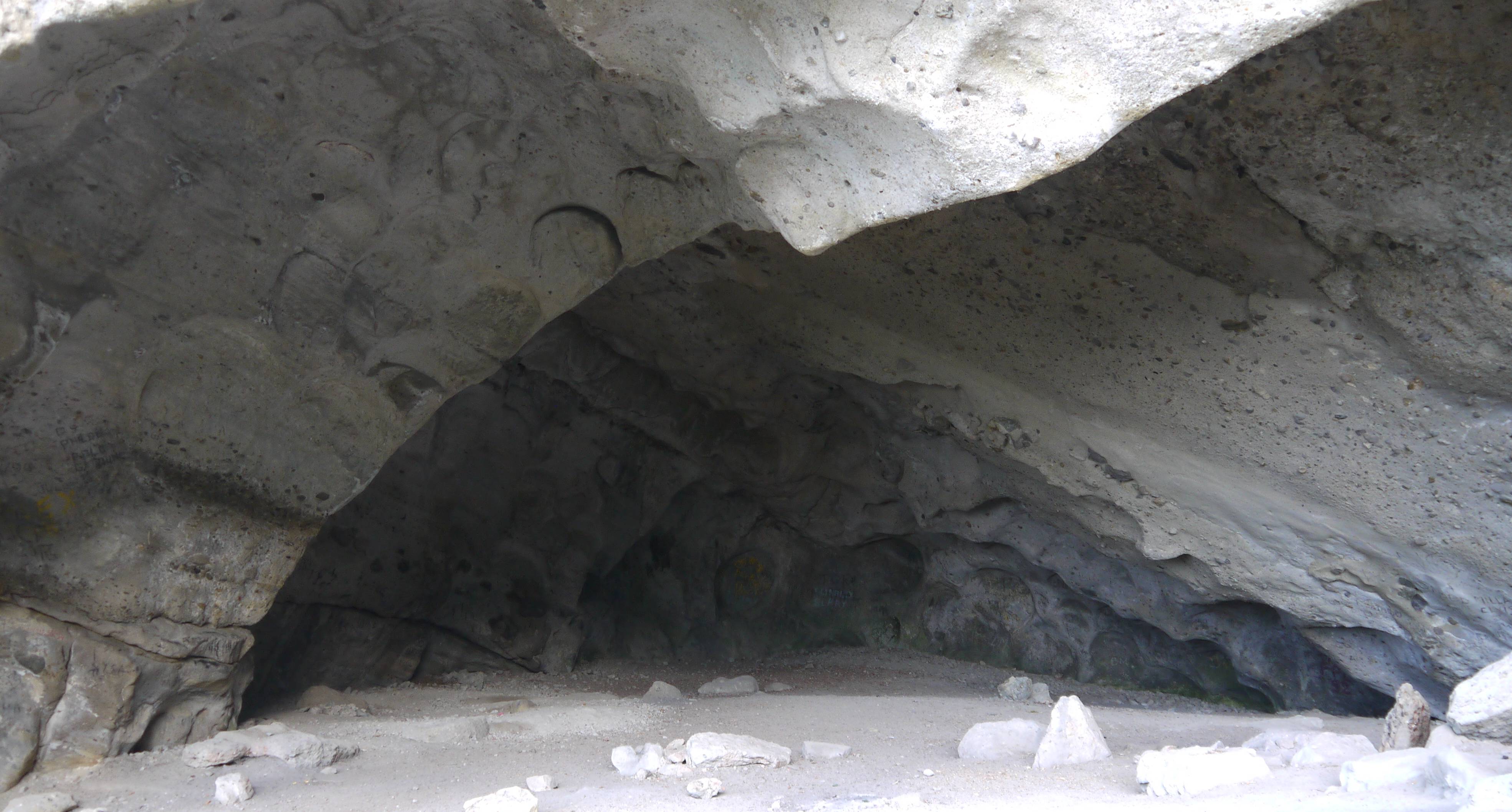

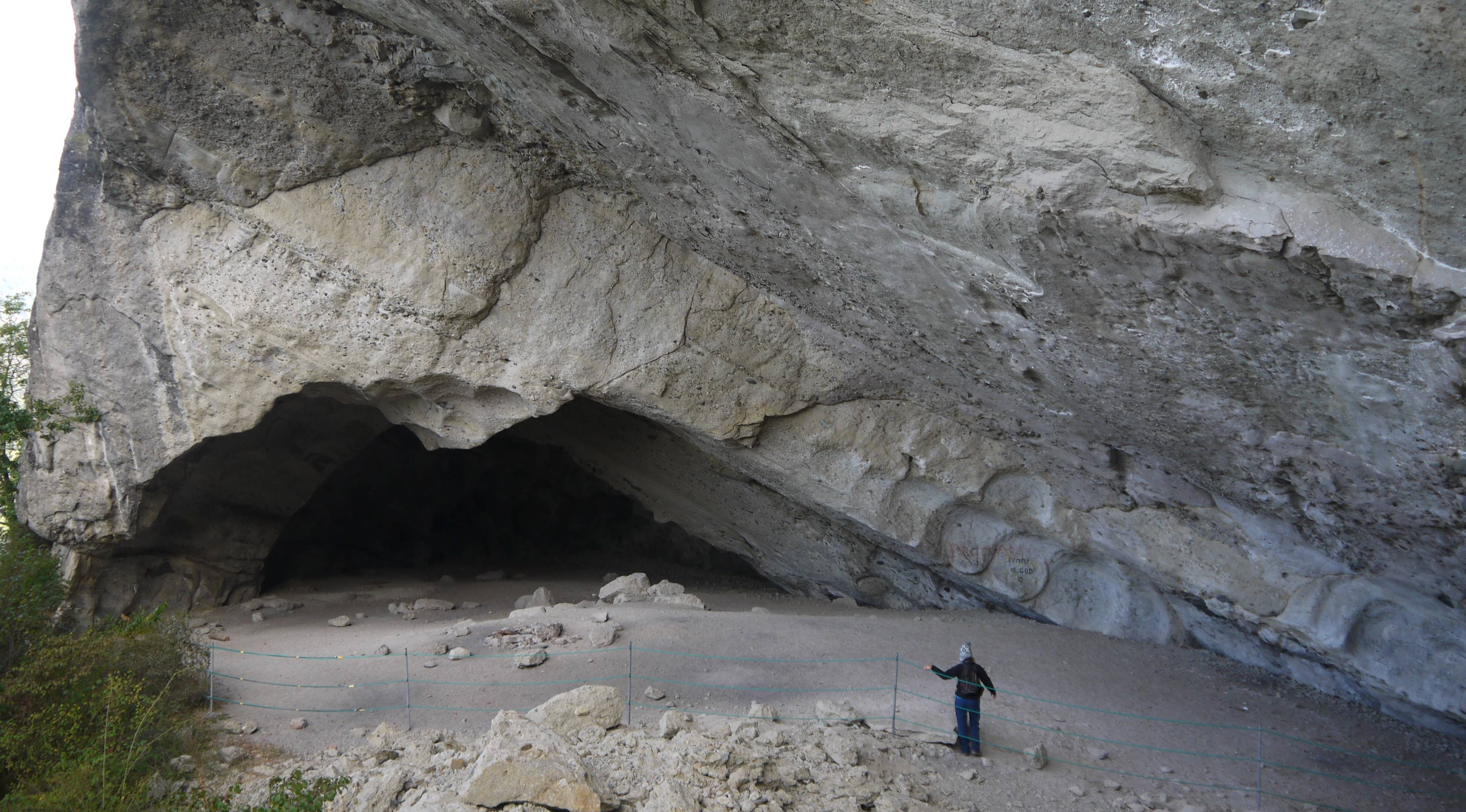

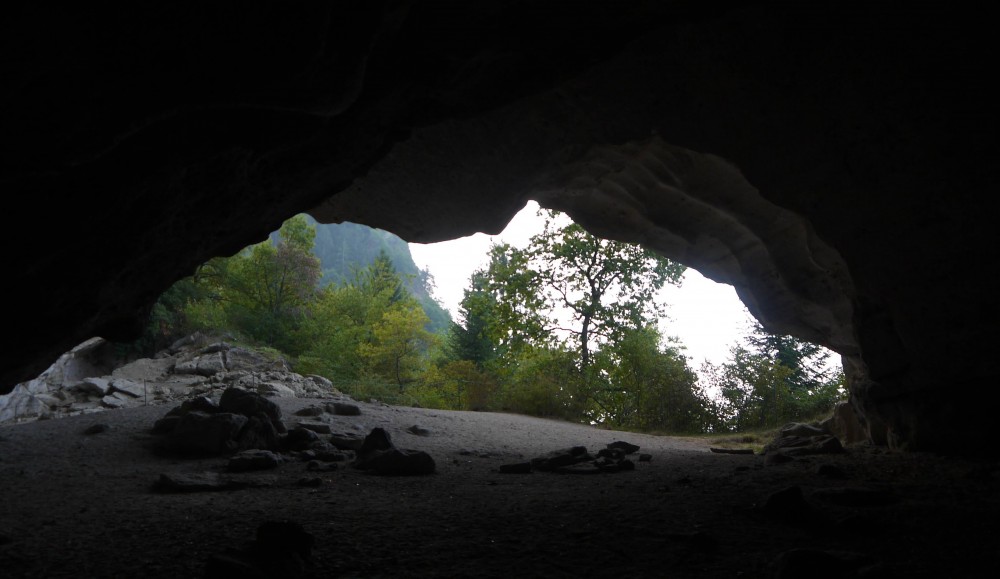

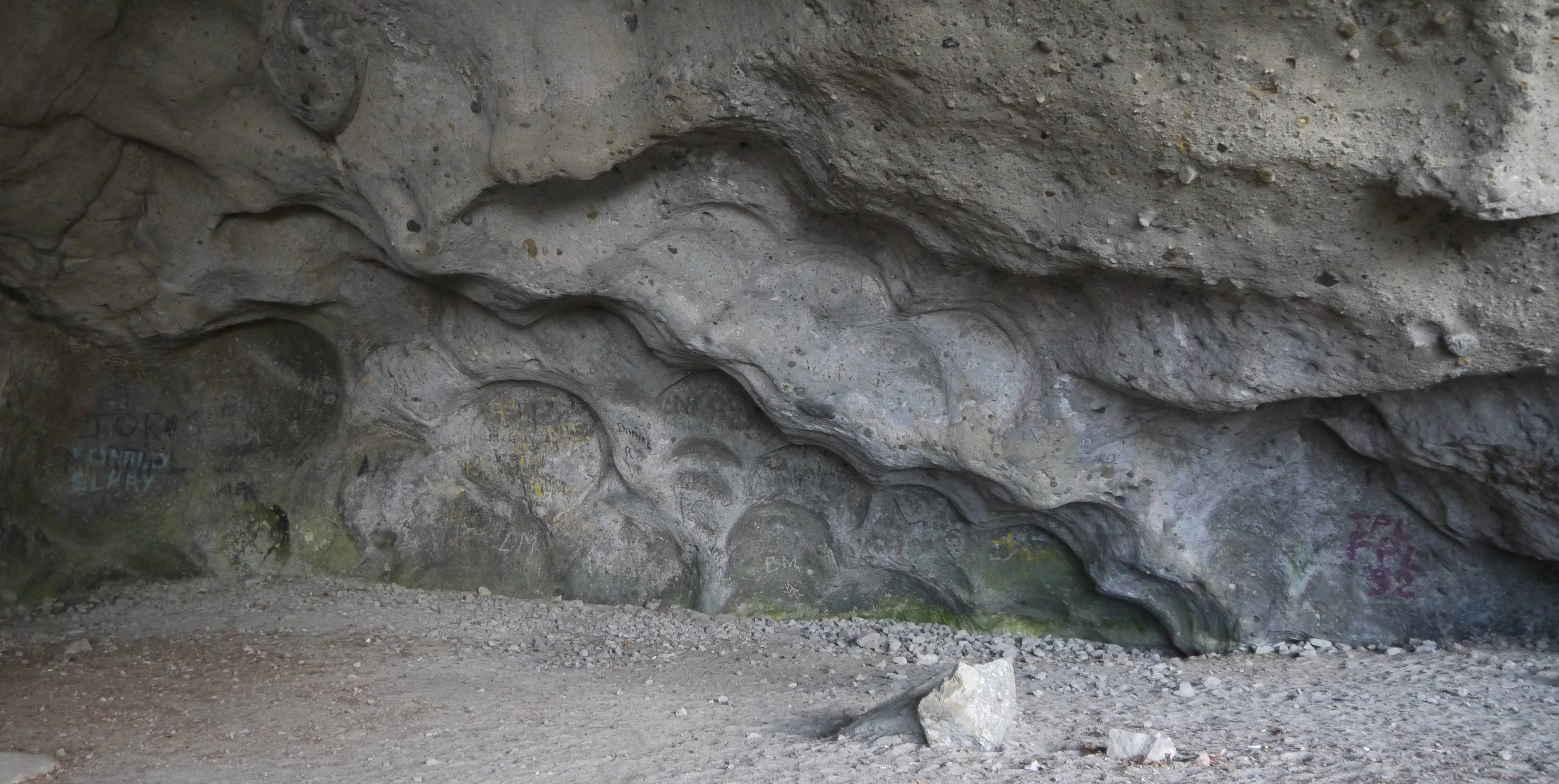

mines85 Posté(e) 9 octobre 2016 Signaler Partager Posté(e) 9 octobre 2016 Suite en vue rapprochée Vue depuis l'intérieur Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

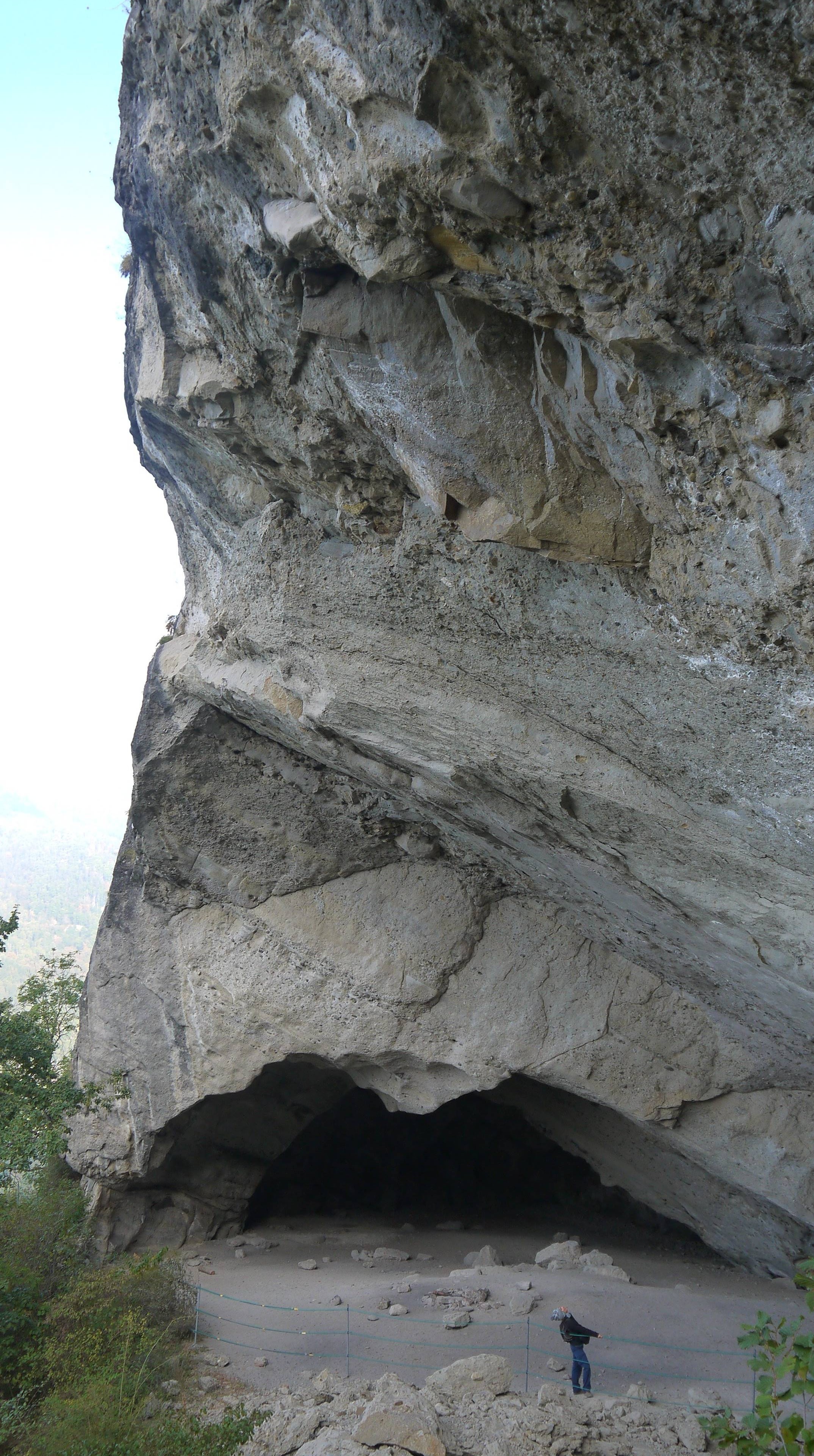

gryph58 Posté(e) 9 octobre 2016 Signaler Partager Posté(e) 9 octobre 2016 Très belles photos ! La "grand'gueule" est impressionnante ! Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
El Momo Posté(e) 9 octobre 2016 Signaler Partager Posté(e) 9 octobre 2016 C'est impressionnant et intéressant ! Merci du partage ! Une question : qu'ont trouvé les archéologues une fois sur place ? Y'a-t-il eu des publications ou rapports de fouille ? Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Didier10 Posté(e) 9 octobre 2016 Signaler Partager Posté(e) 9 octobre 2016 J'ai déjà vu d'anciennes exploitations en bord de mer en Bretagne mais là c'est quelque chose ! Extra. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

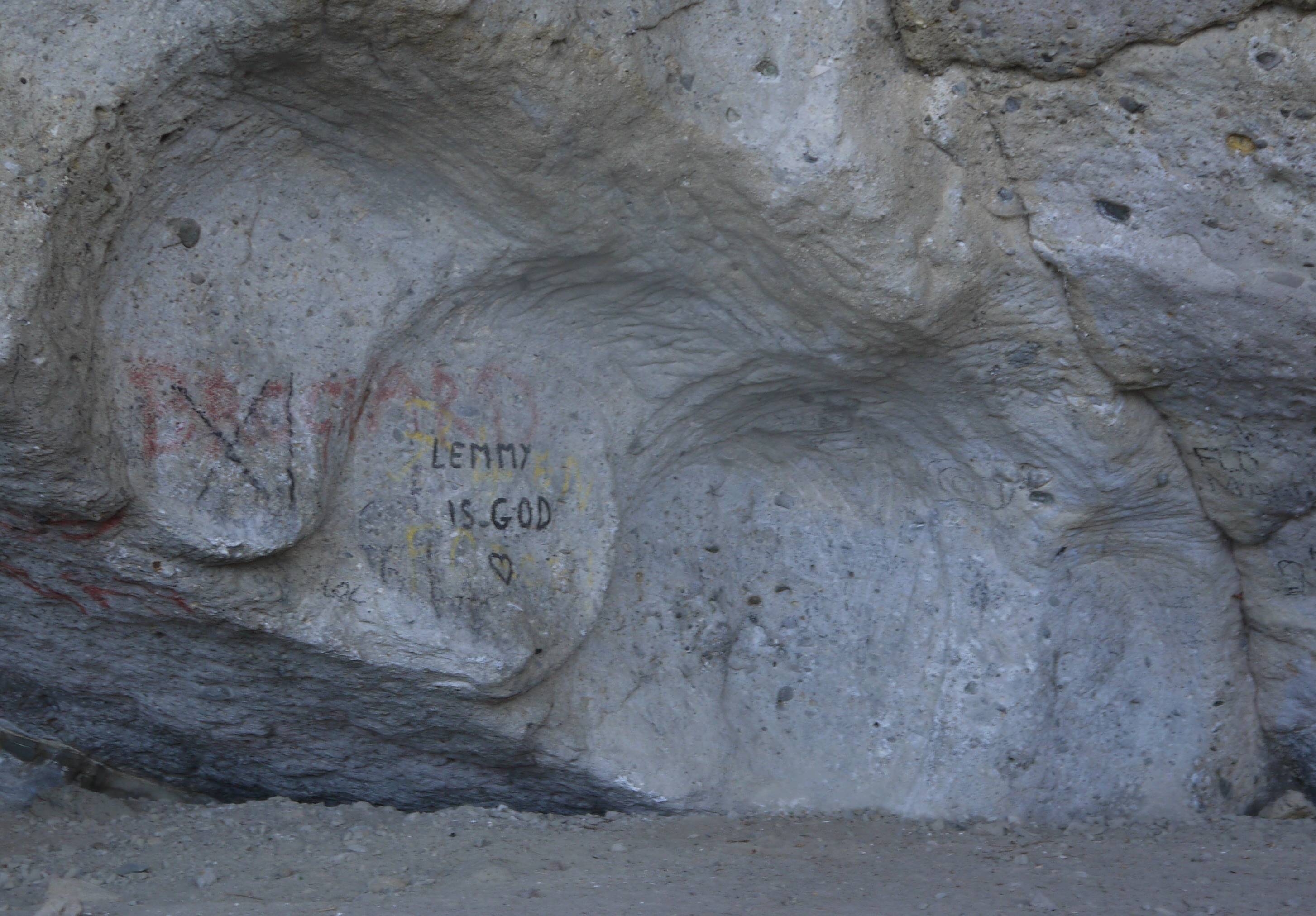

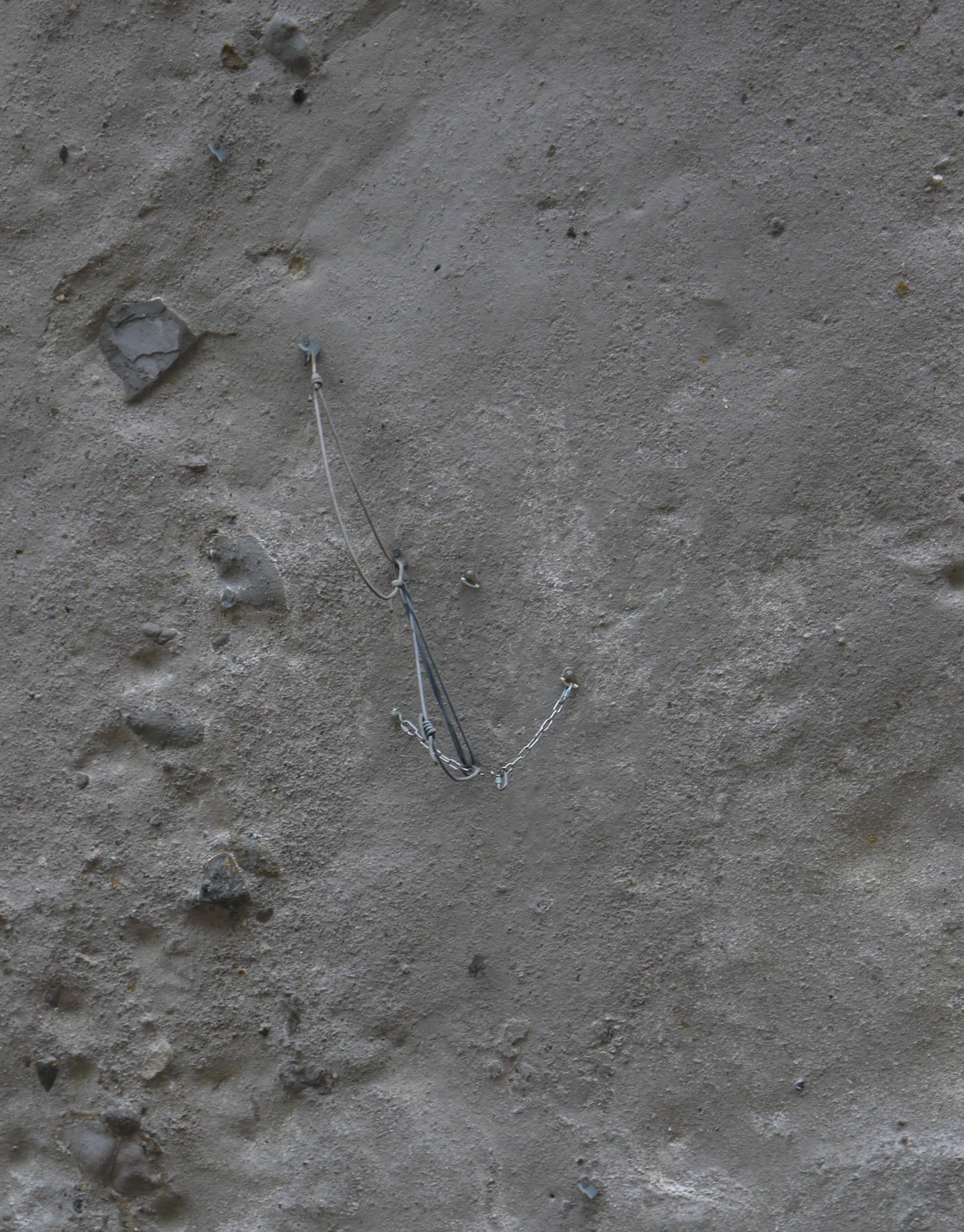

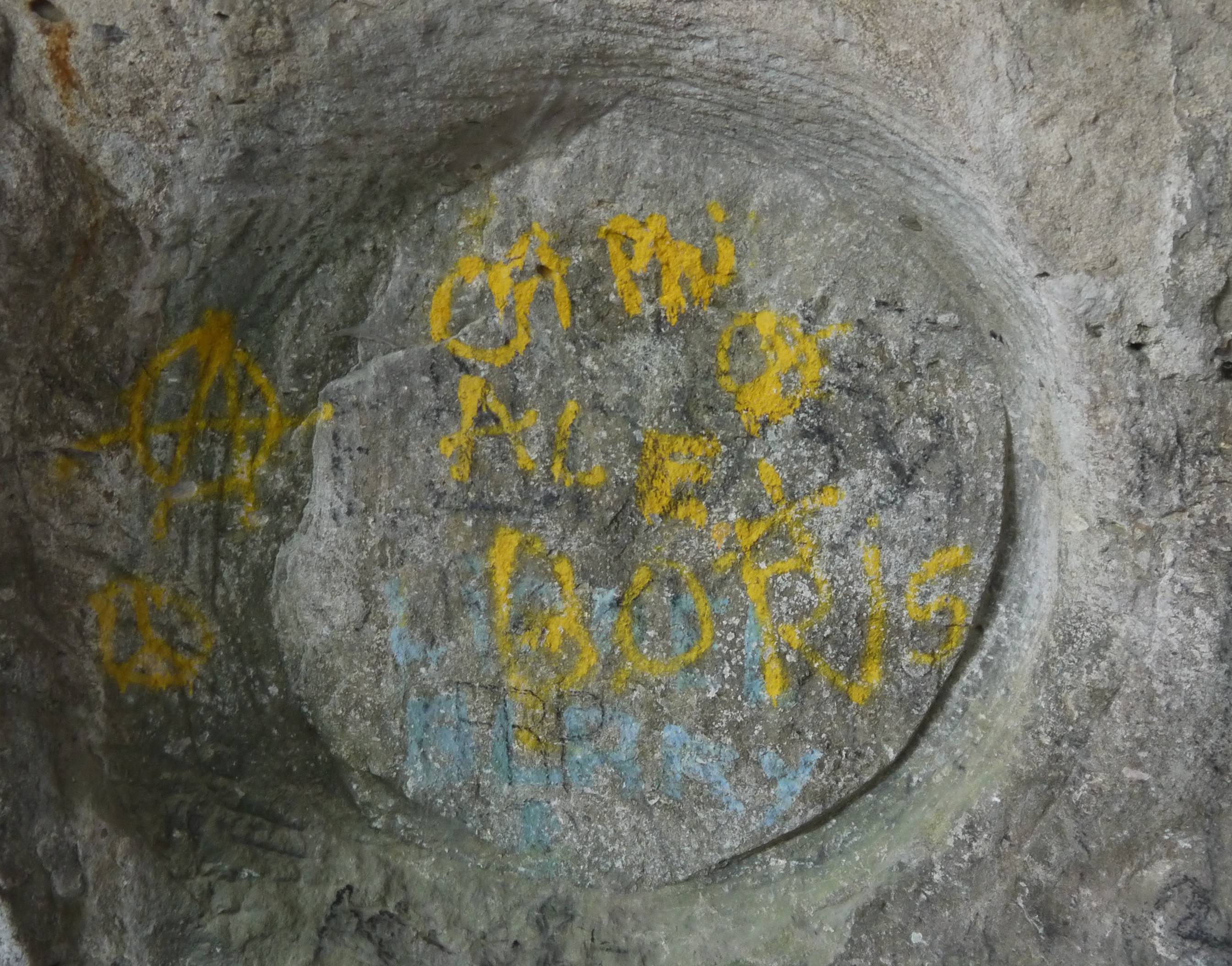

mines85 Posté(e) 9 octobre 2016 Signaler Partager Posté(e) 9 octobre 2016 Pour el momo et didier10, une suite sera donné plus tard Sans commentaires... MONUMENT HISTORIQUE je reprécise!!! Les traces d'outils Ce site est équipé pour l'escalade....légalement ou pas... Voilà pour le premier site! A suivre, la molière à Vachat... Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
jjnom Posté(e) 9 octobre 2016 Signaler Partager Posté(e) 9 octobre 2016 Apparemment, on est là chez l'équivalent local du désert de Platé. Encore une formation conglomératique du Lutétien-Priabonien Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

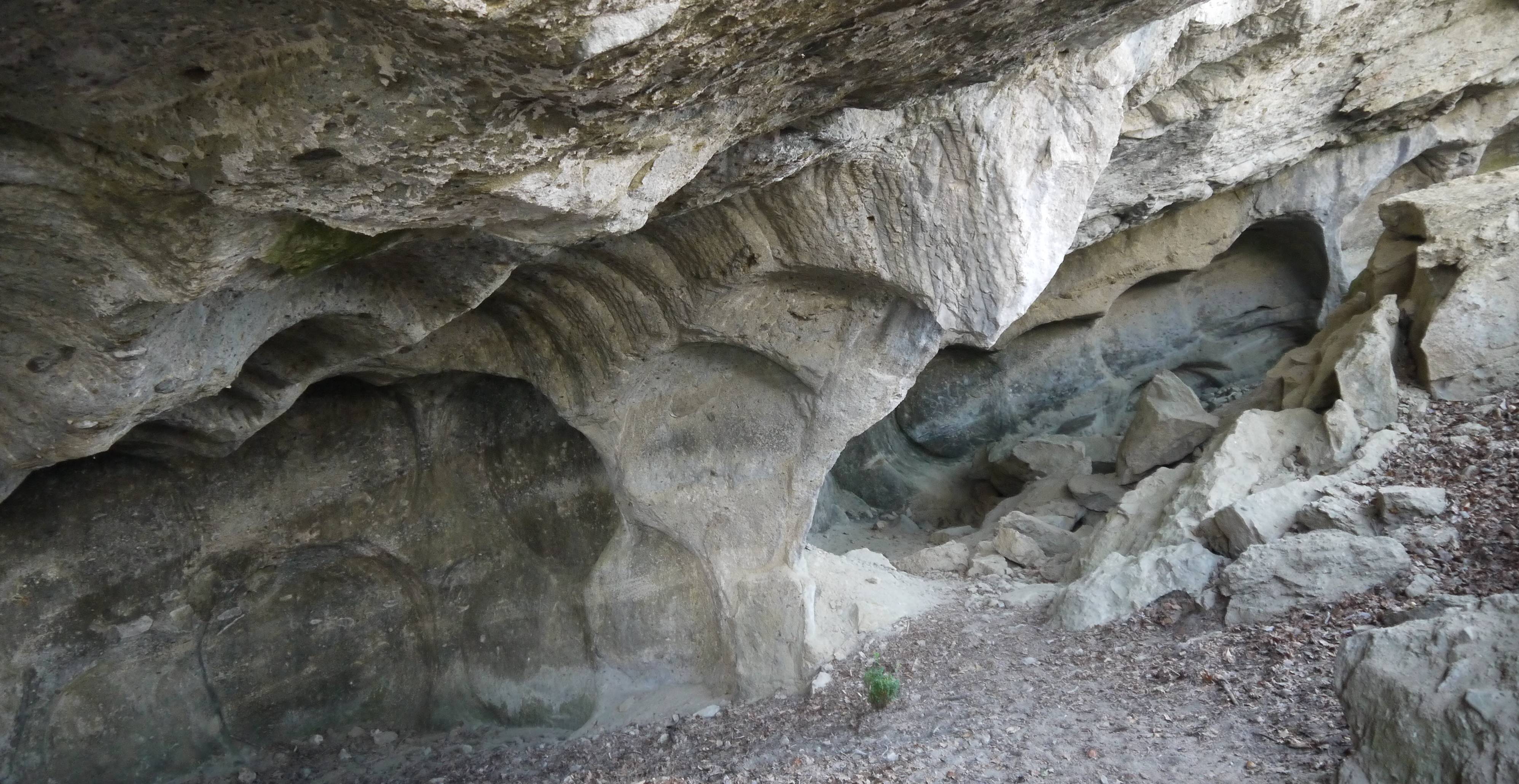

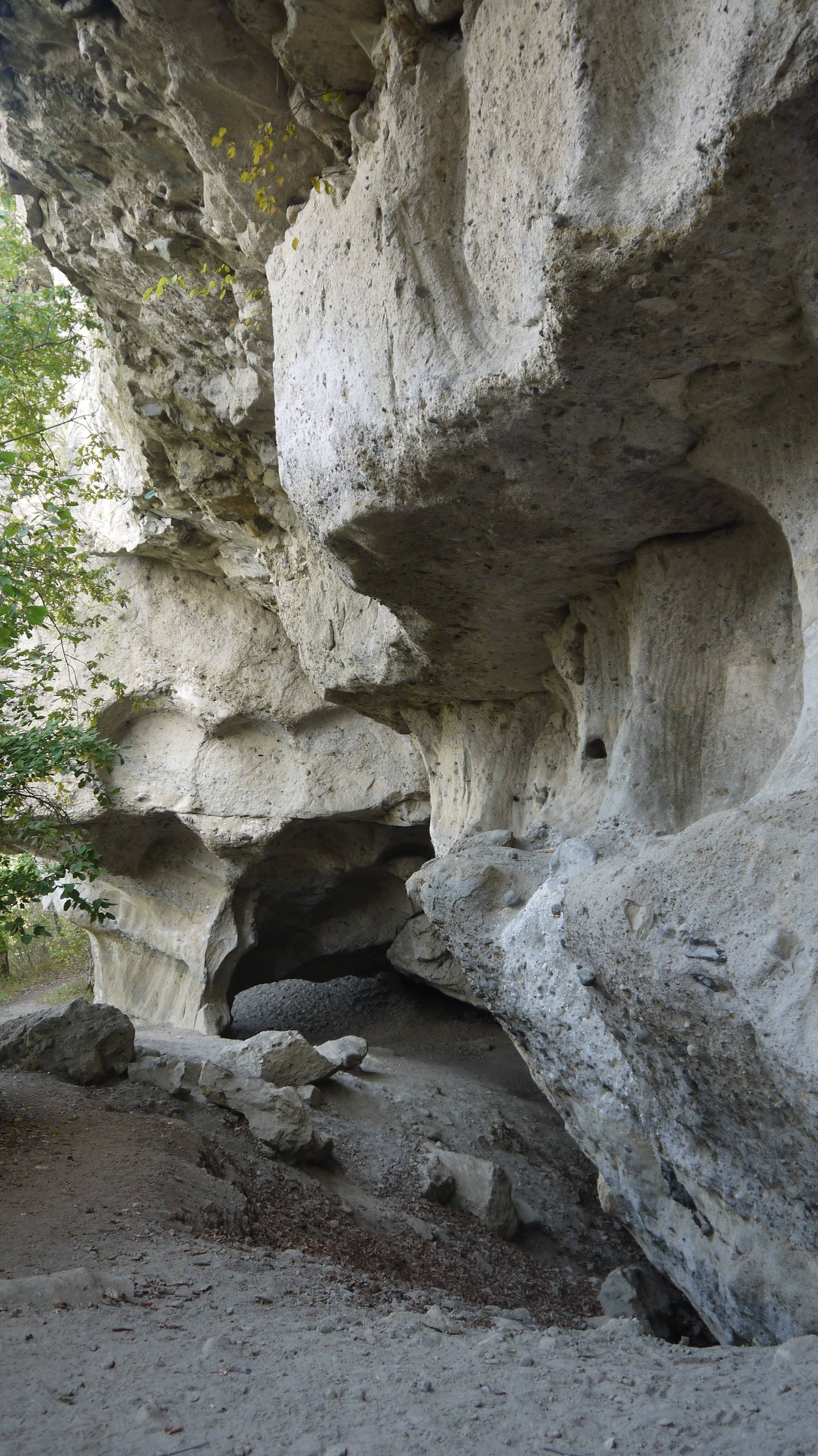

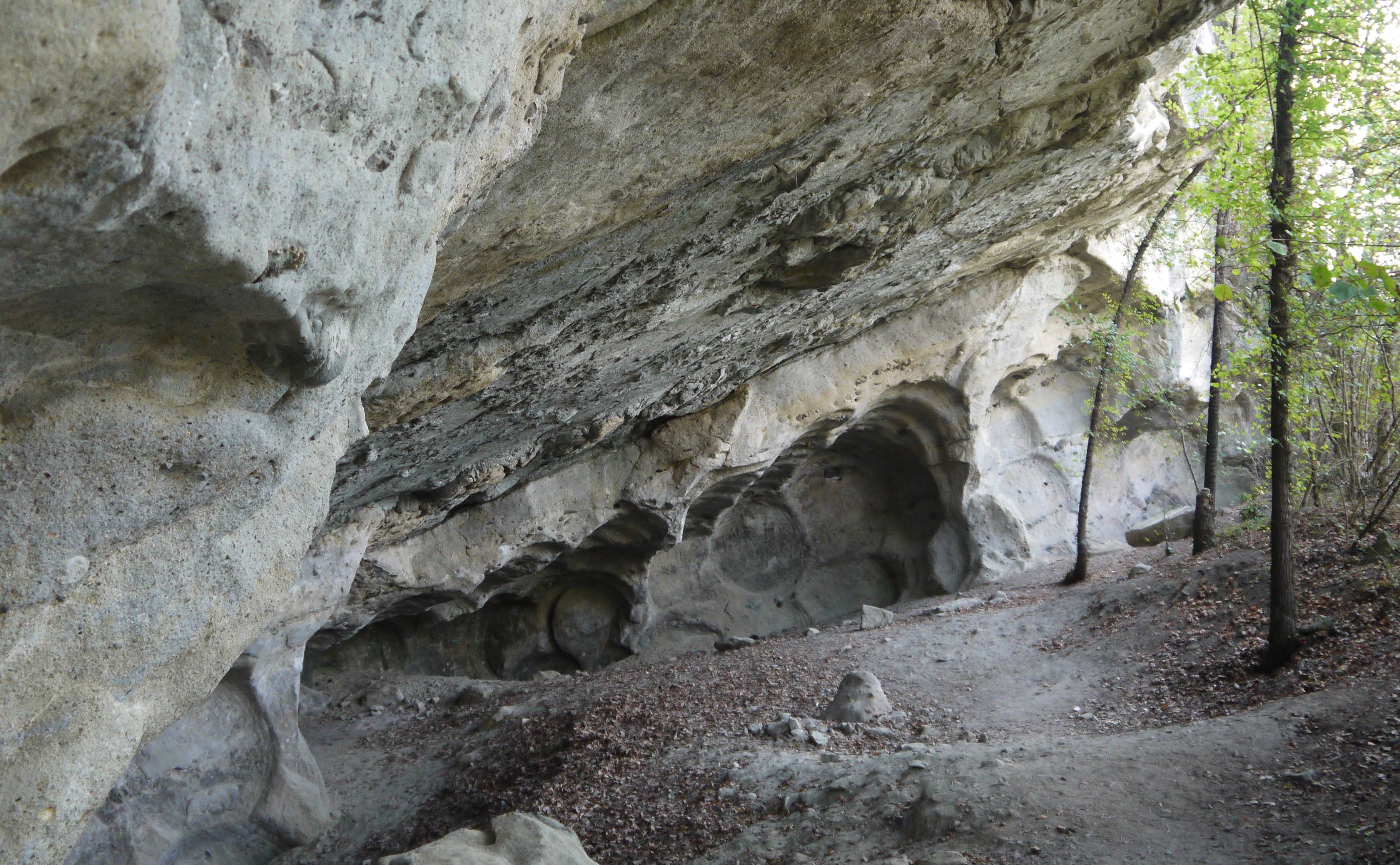

mines85 Posté(e) 9 octobre 2016 Signaler Partager Posté(e) 9 octobre 2016 La molière à Vachat : On estime sa production entre 2000 et 10000 meules . Apparemment l'une des plus belles meulières du monde. Une vire à mi-hauteur des falaises du Mont Vouan a été entamée par des carrières souterraines sur 300 m de long. Le front de taille, continu, forme des chambres enfoncées à 45° sur une trentaine de mètres de profondeur. De minces parois délimitent les concessions accordées par la communauté d'habitants ou louées par des propriétaires. L'extraction des meules s'est faite en tous sens mais principalement sur un plan vertical, par enlèvements successifs jusqu'à former des tubes (185) au plafond en escalier. La taille des meules a été obtenue par fossé annulaire à profil en V. Diamètre des meules compris entre 135 et 148 cm, épaisseur de 20 à 45 cm. Les chambres ont été en majeur partie comblées par les haldes au fur et à mesure de l'avancement des chantiers. D'après Grégory Frébourg, la roche grossière, souvent pulvérulente lorsqu'elle est altérée, contient de nombreux éléments allochtones et hétérogènes. La matrice, une arkose de granulométrie variable, comporte des fragments de nummulites et de discocyclines, dans la grande majorité des cas très abîmés. Étonnement, les grains de cette arkose ne sont pas ou extrêmement peu cimentés, alors que la roche est très dure. Cette dureté viendrait de la très forte imbrication des grains. Les éléments de ce conglomérat présentent des tailles très variables, allant du gravier au bloc de la taille d'une fourgonnette ; ils sont de nature magmatique (granites), métamorphique (gneiss, micaschistes) et sédimentaire (grès, calcaires du Malm et couches du Tertiaire) et d’âges variés (Paléozoïque à Tertiaire). La formation montre par endroits des galets mous, et, plus rares, des niveaux silteux, qui comportent des foraminifères planctoniques. Et voilà 3 empreintes! Et une série de 8 font 11! + 10 autres font 21! + ... on abandonne les comptes tellement il y en a! On remarquera une zone d'exploitation horizontale dans le bas de la photo (zoom sur la photo encore en dessous)! Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

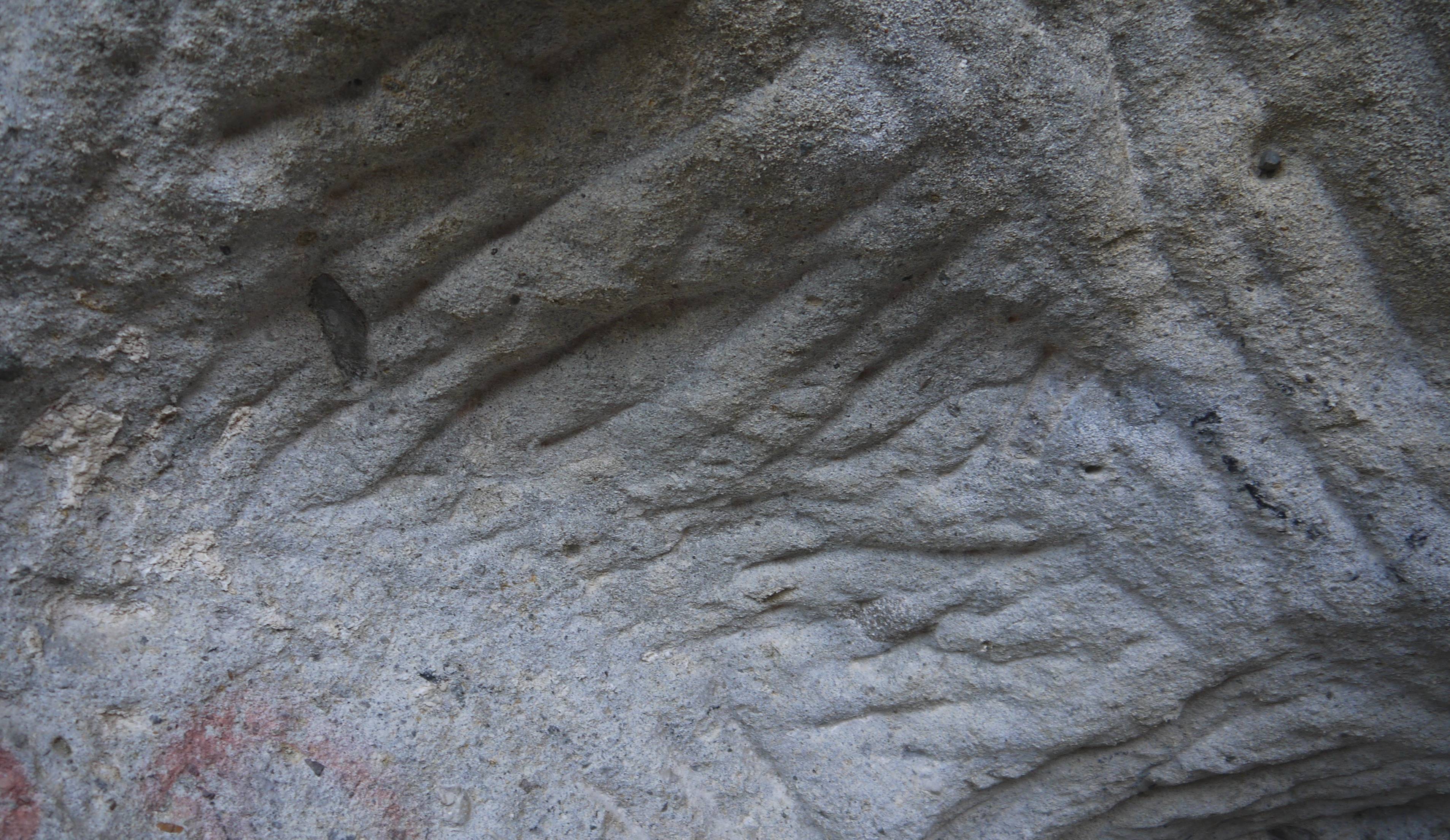

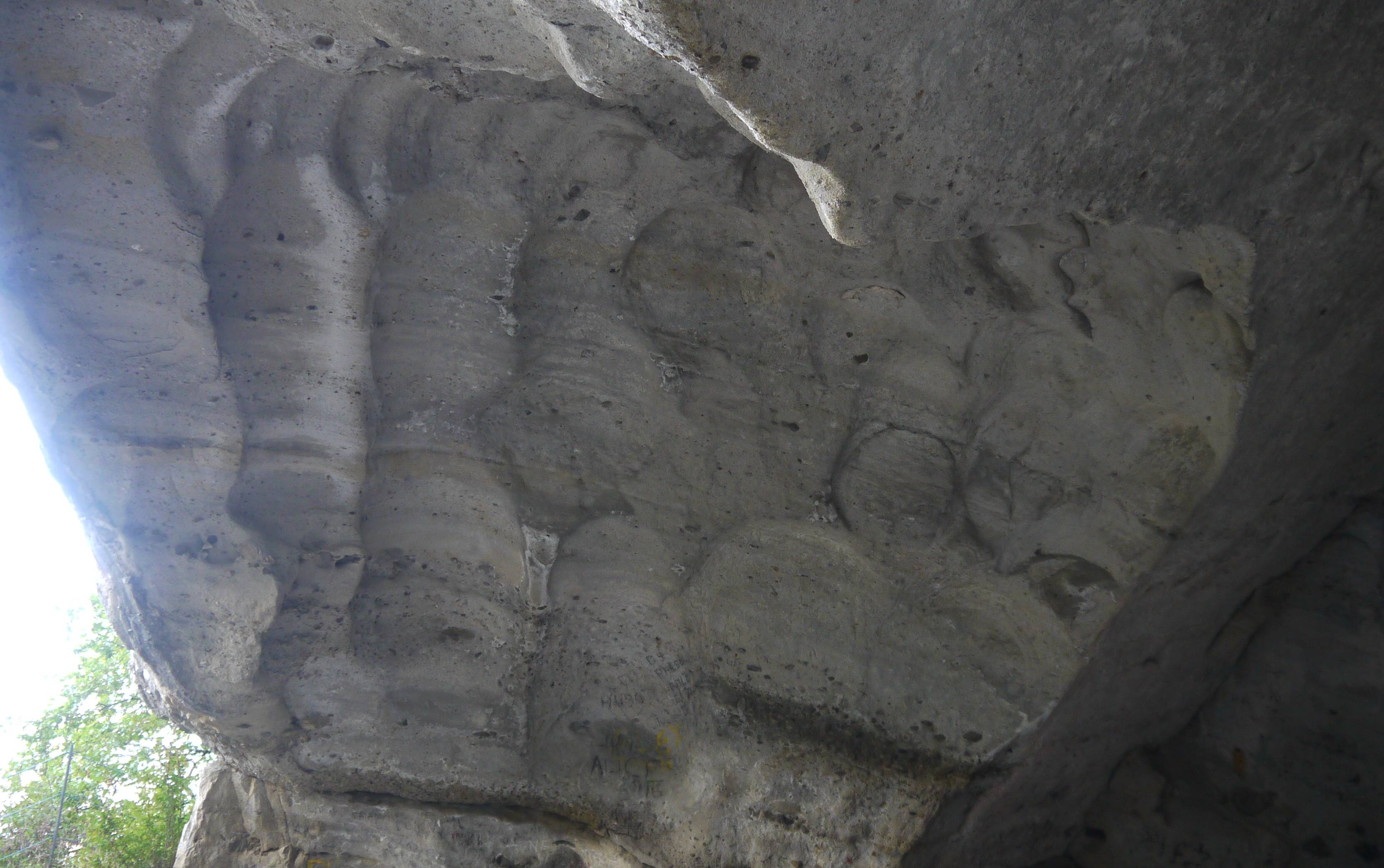

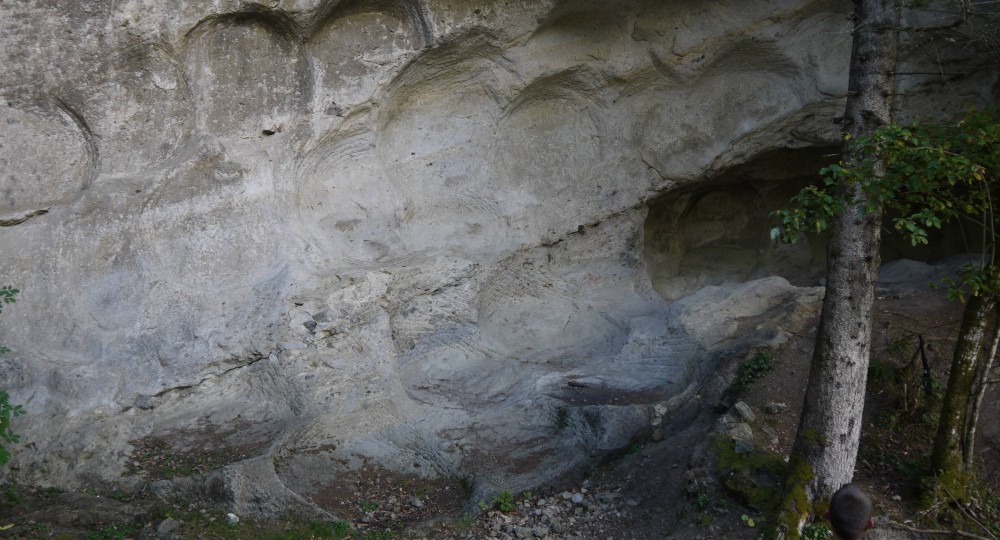

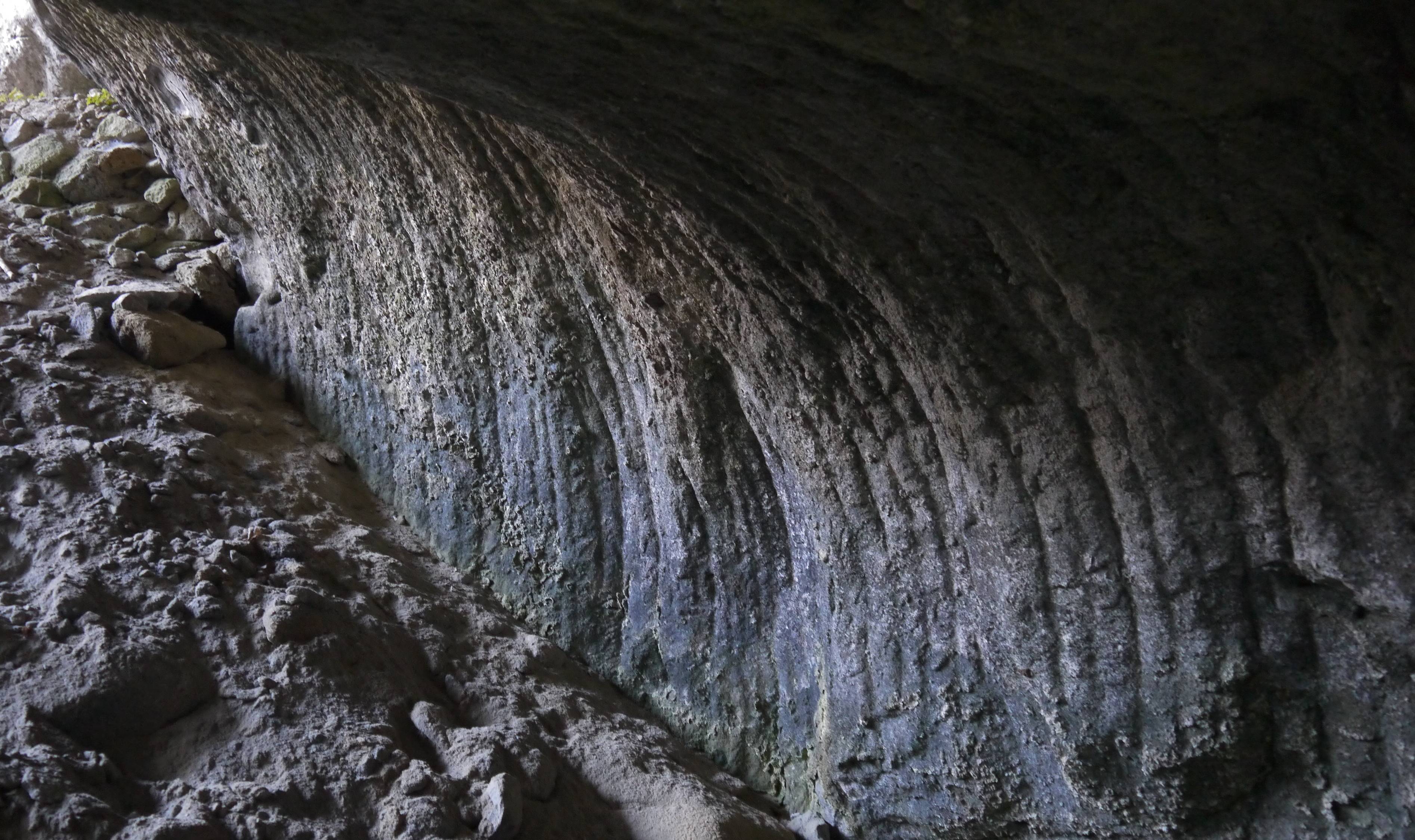

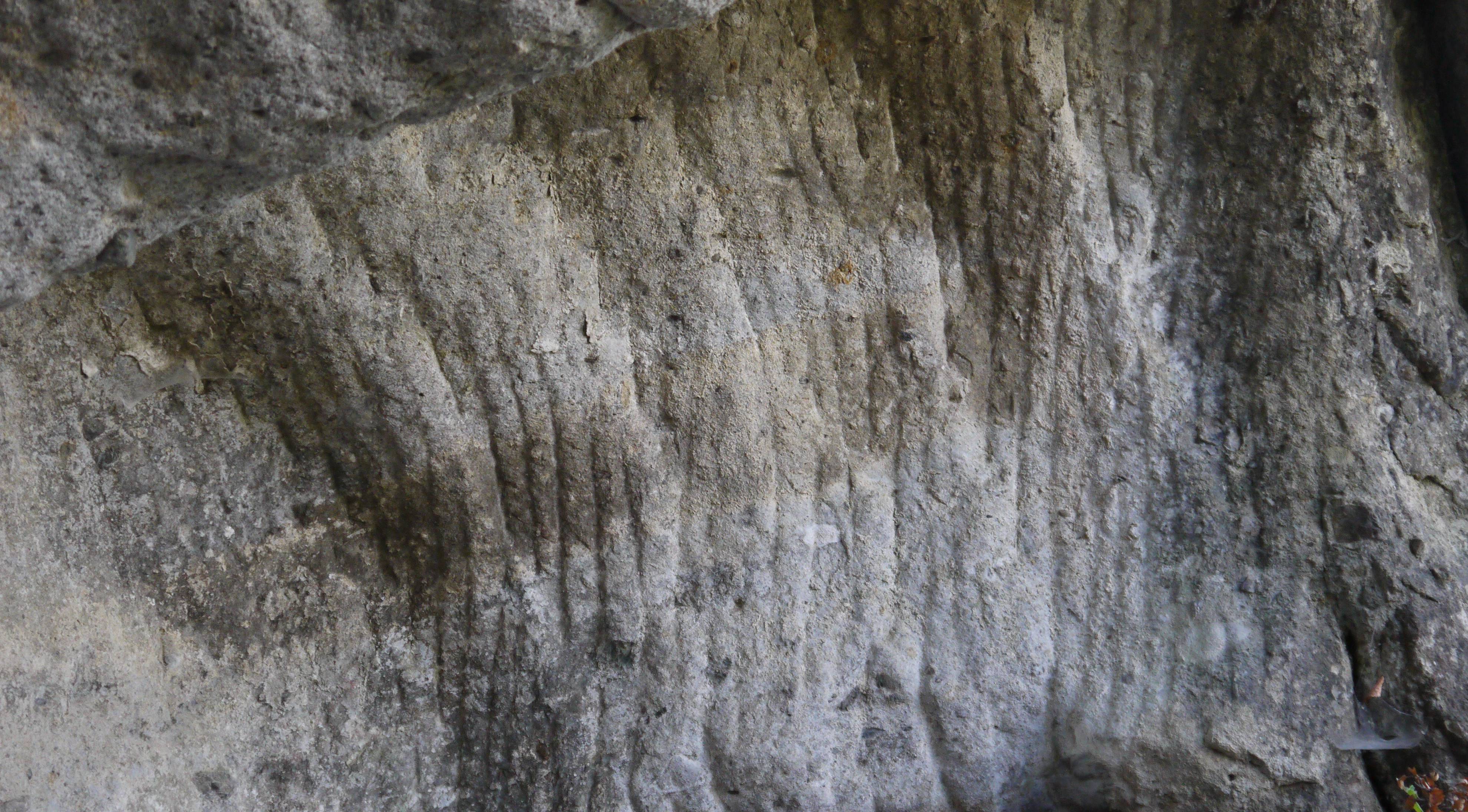

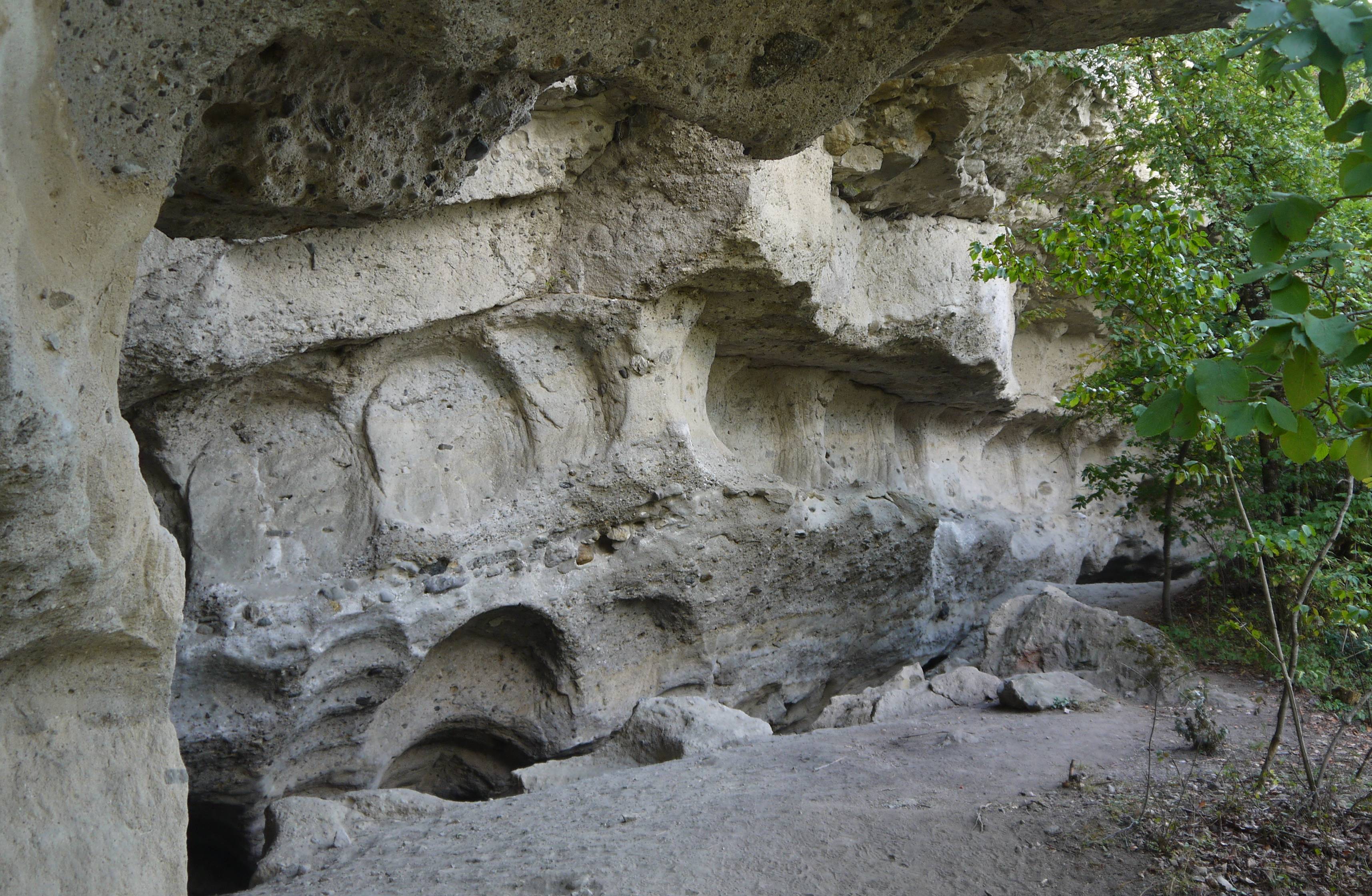

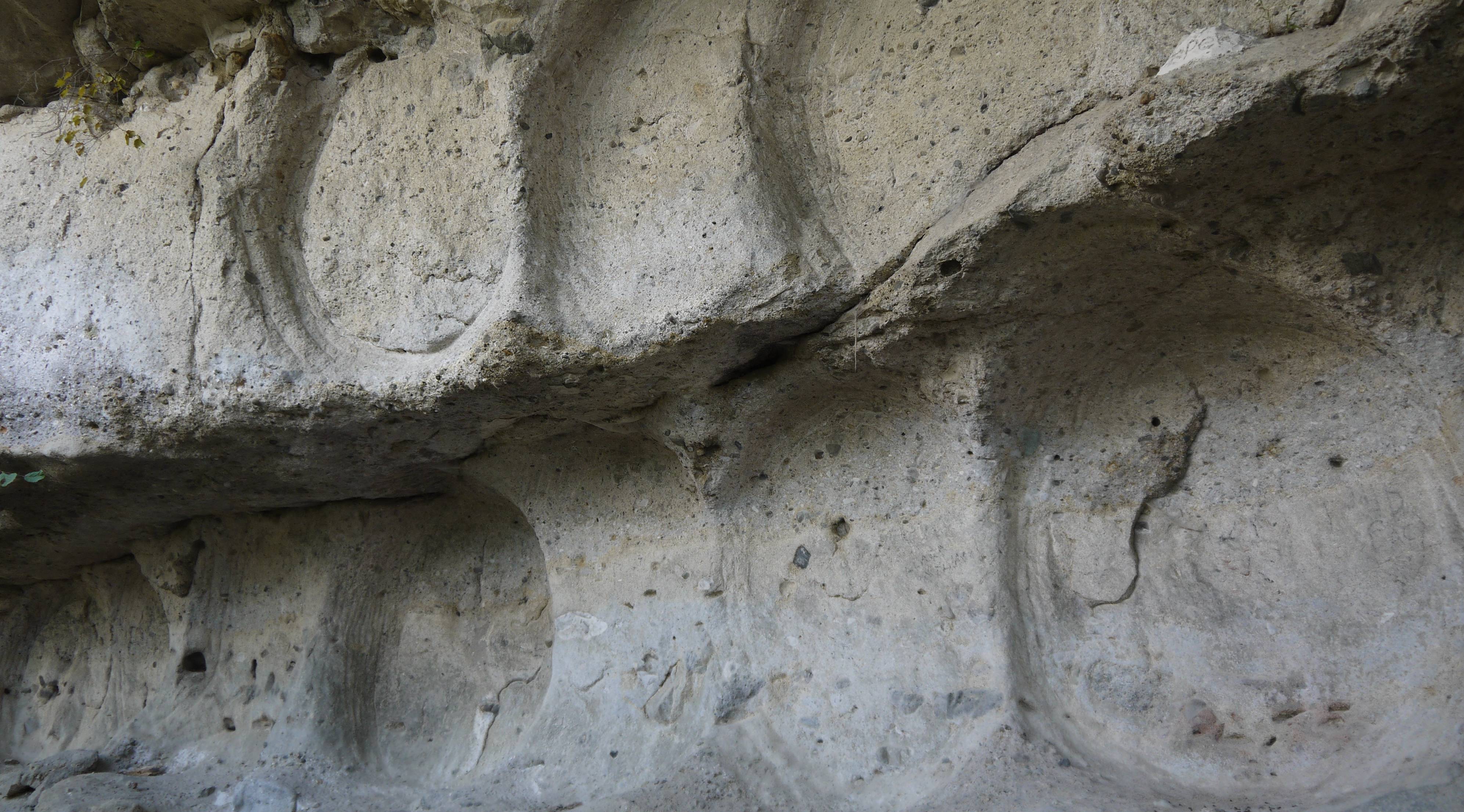

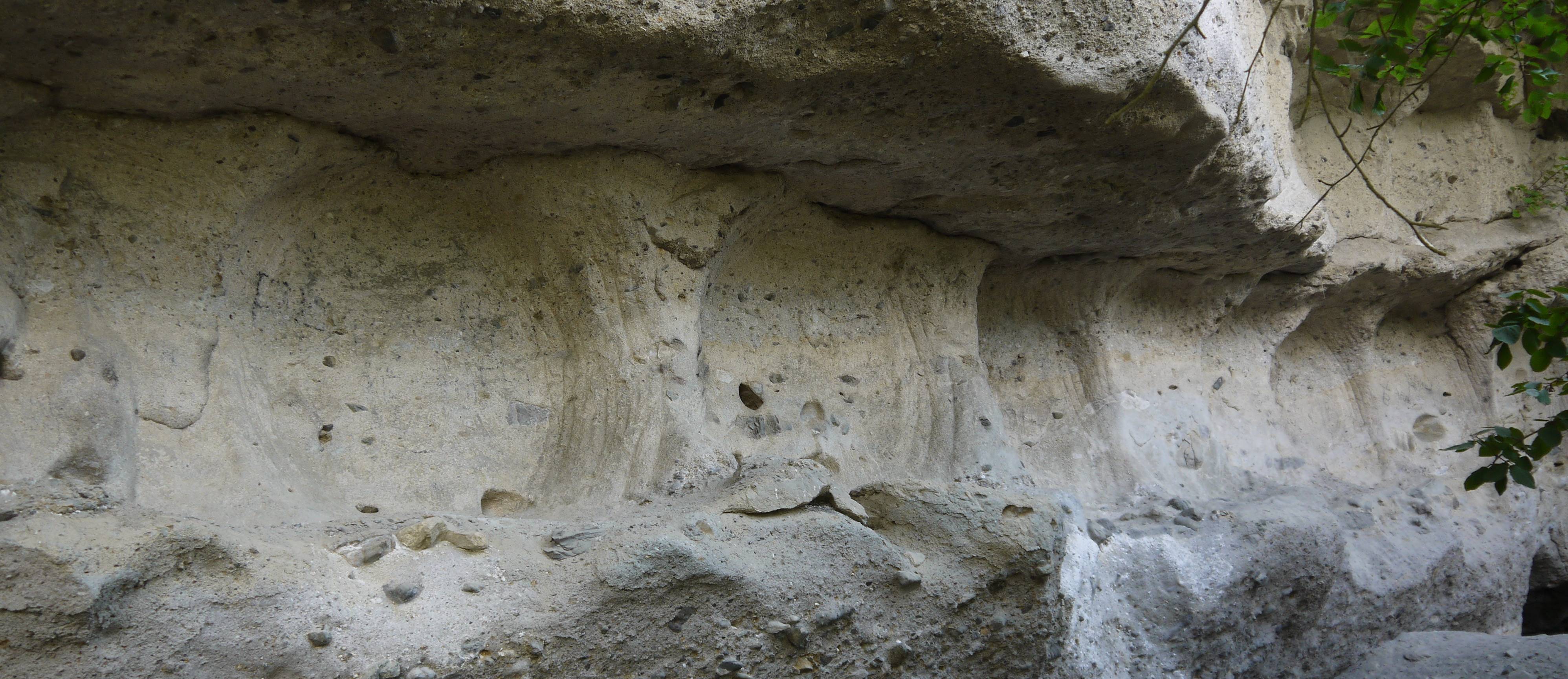

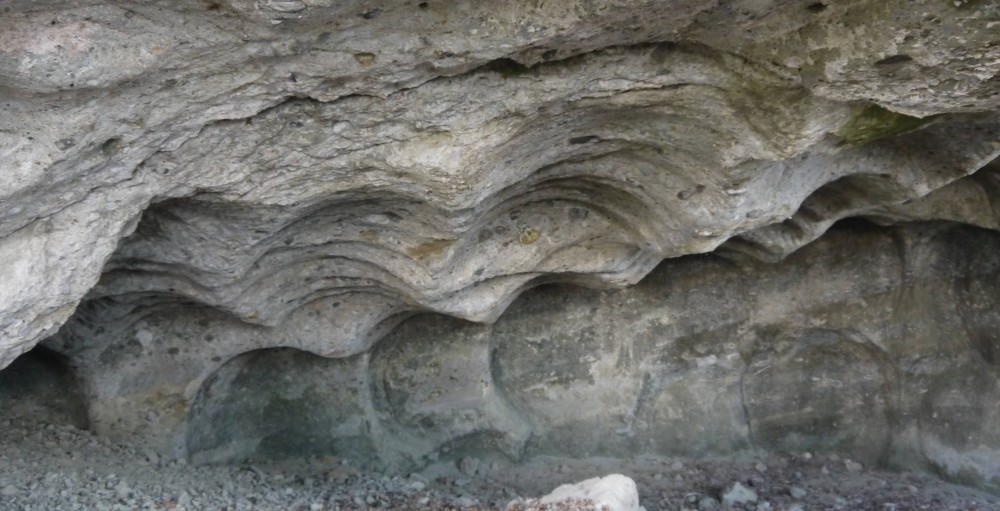

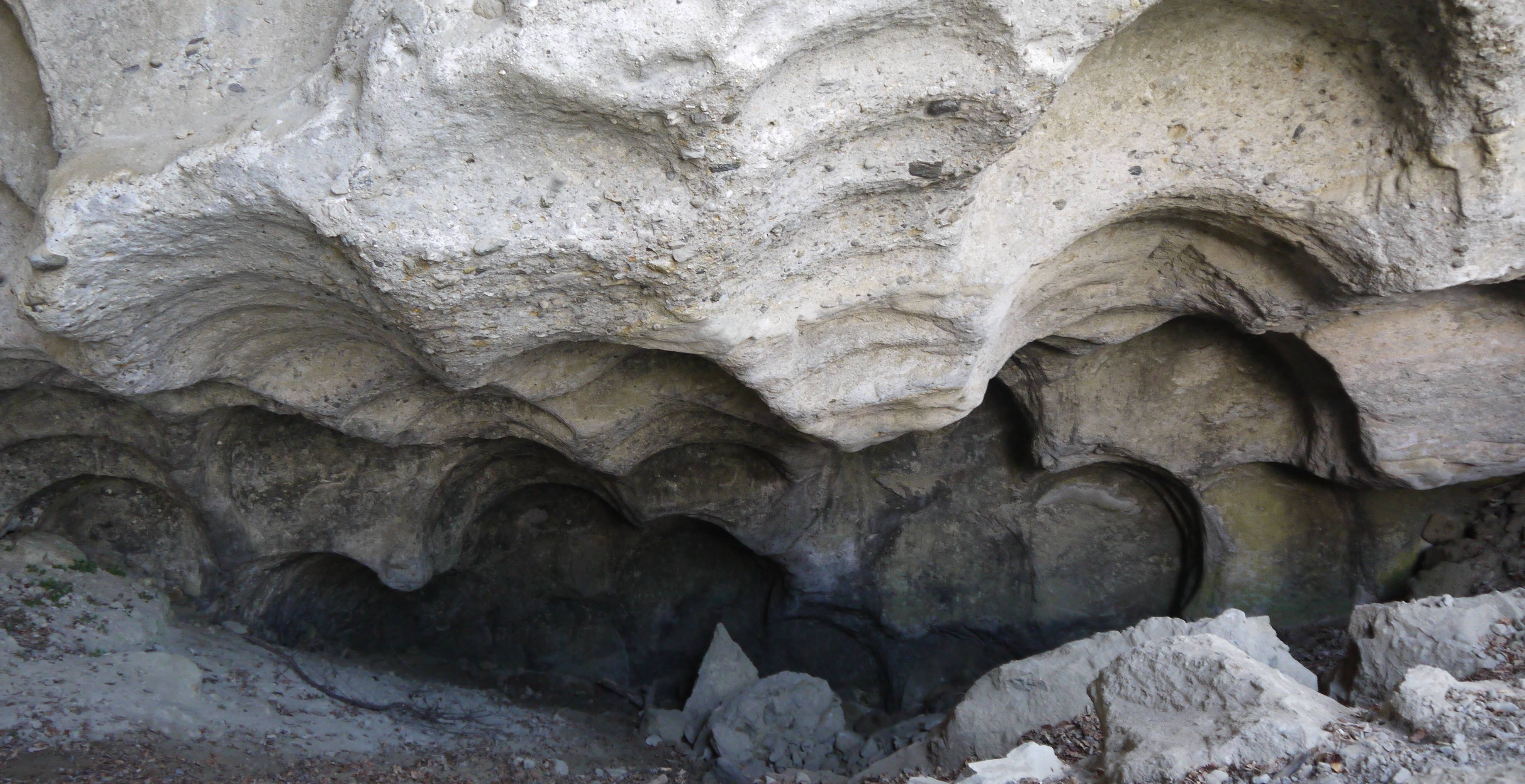

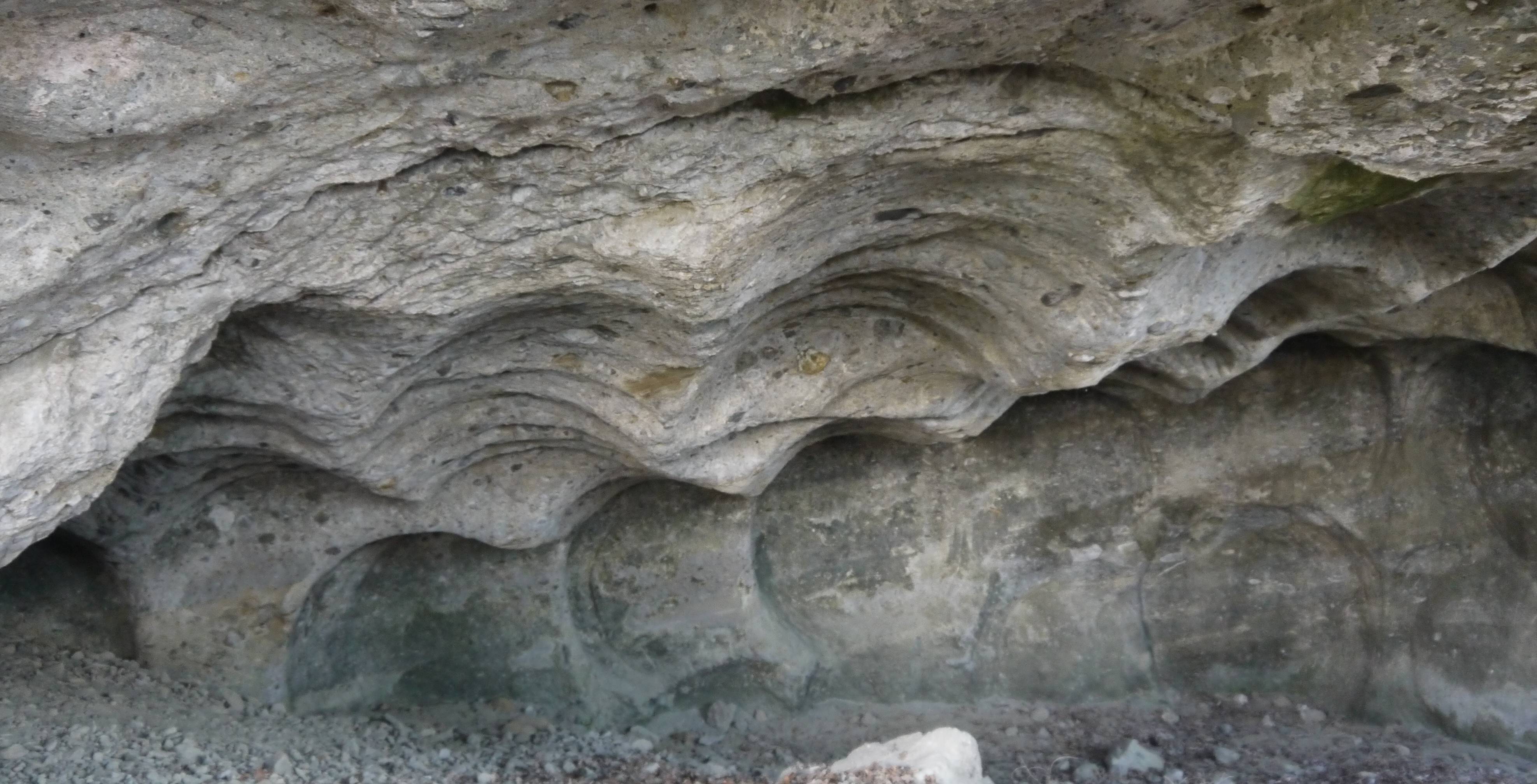

mines85 Posté(e) 9 octobre 2016 Signaler Partager Posté(e) 9 octobre 2016 Les traces d'outils très bien conservées Les fameux tubes d'extraction sont nets! Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

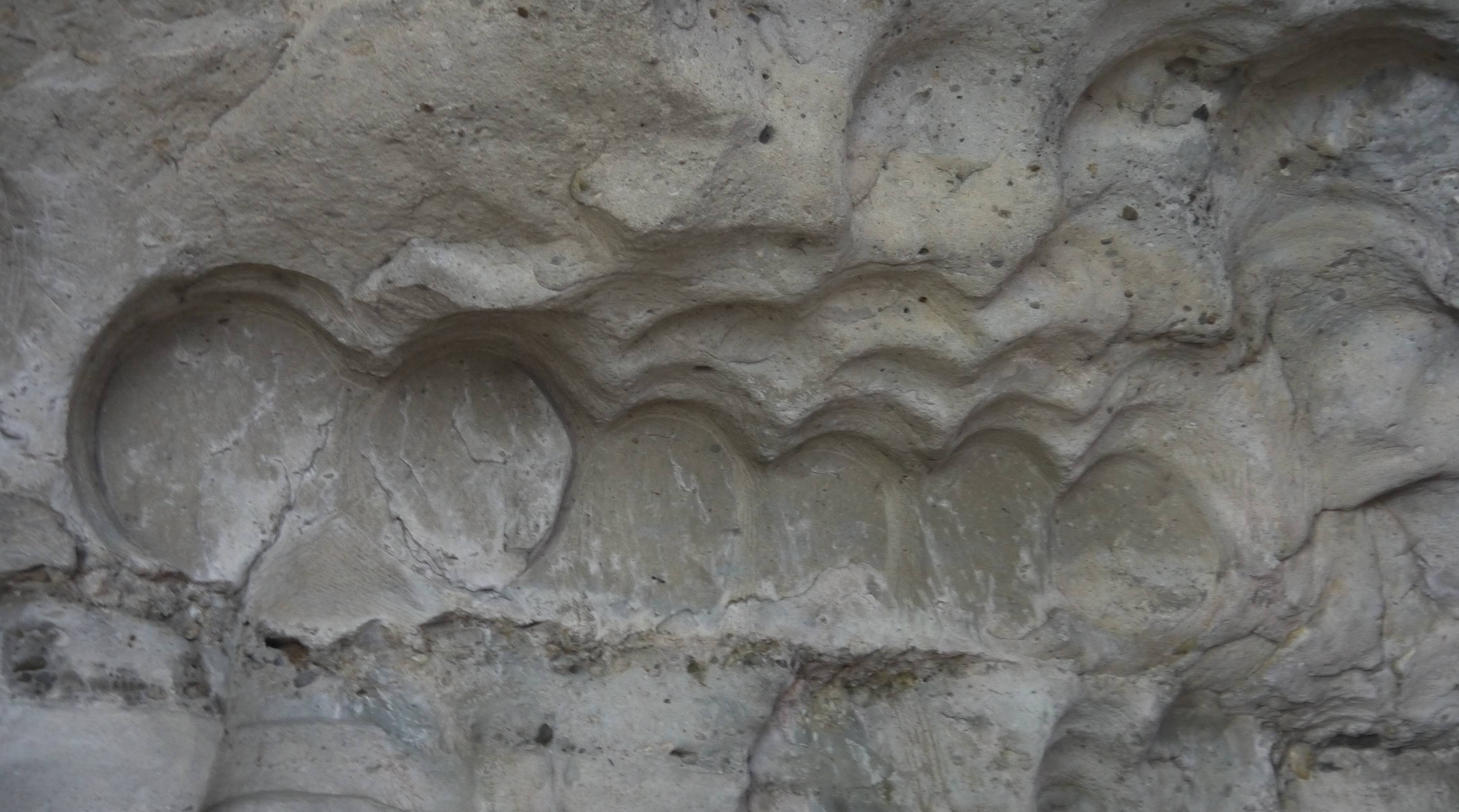

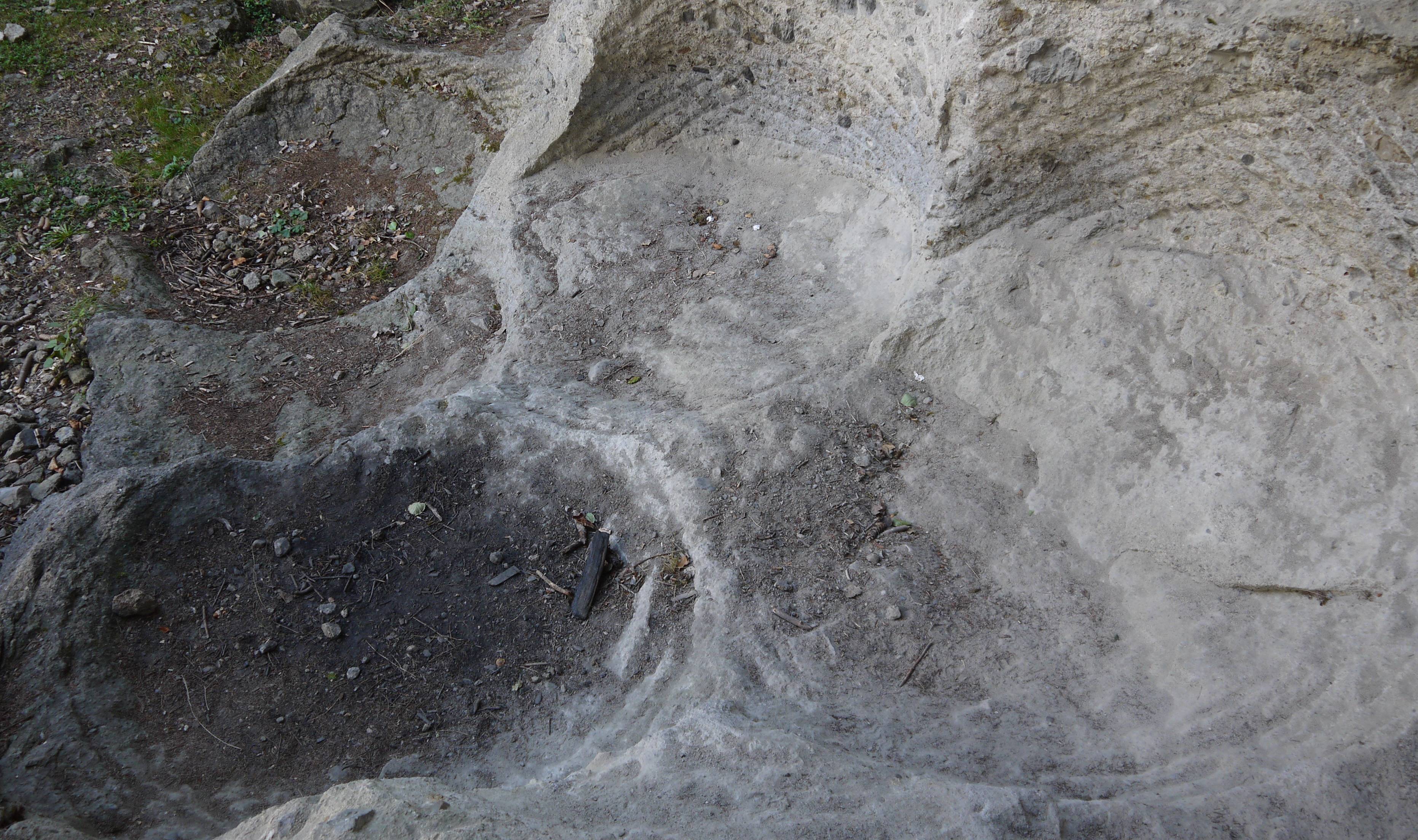

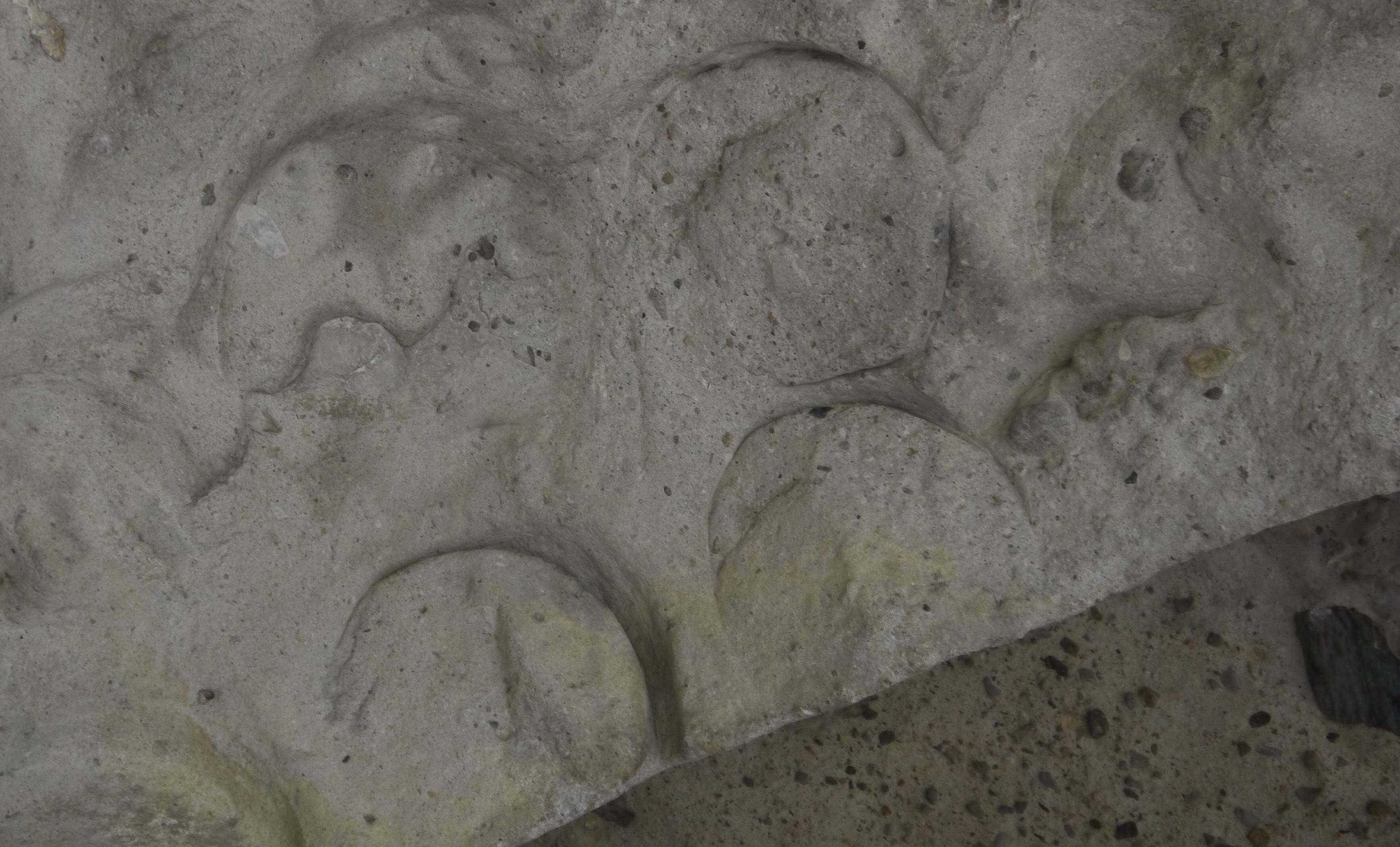

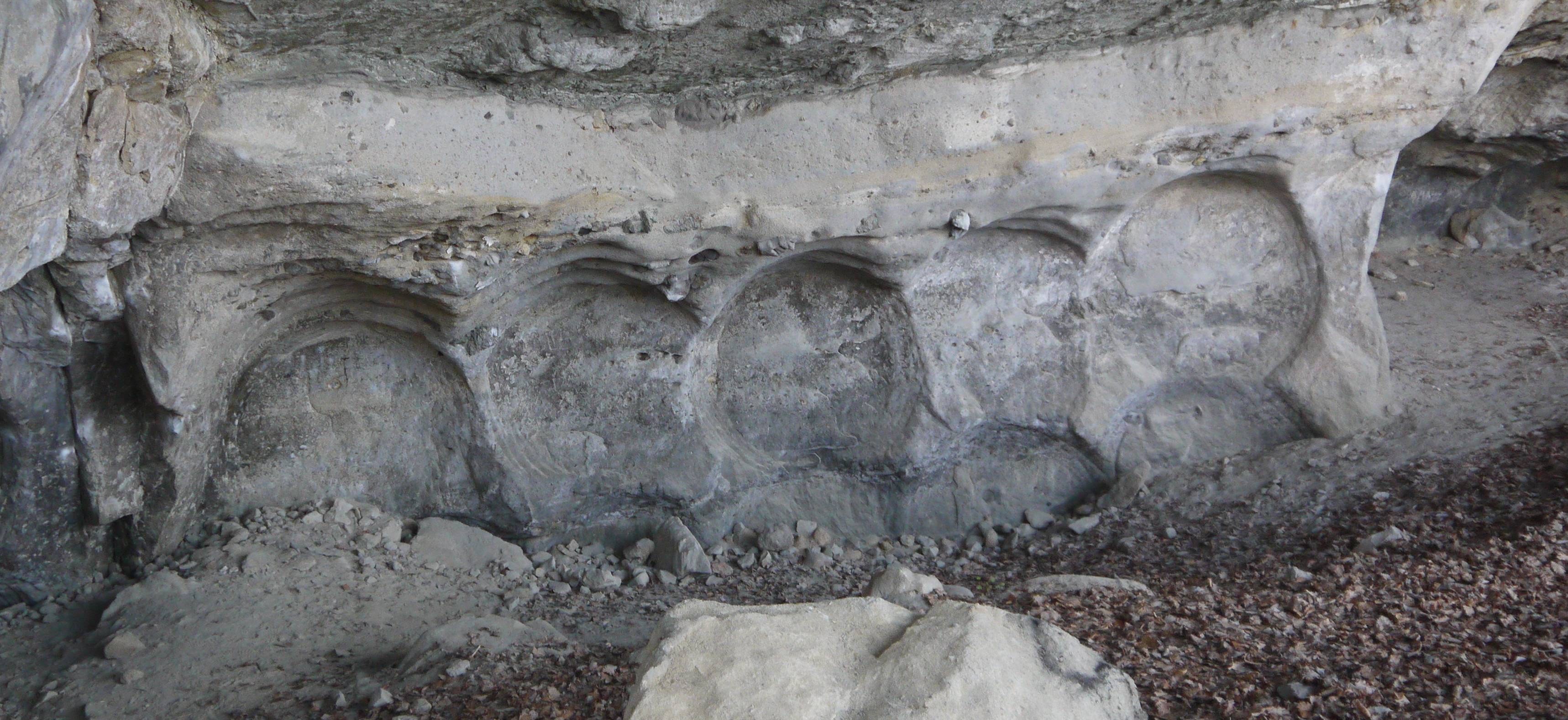

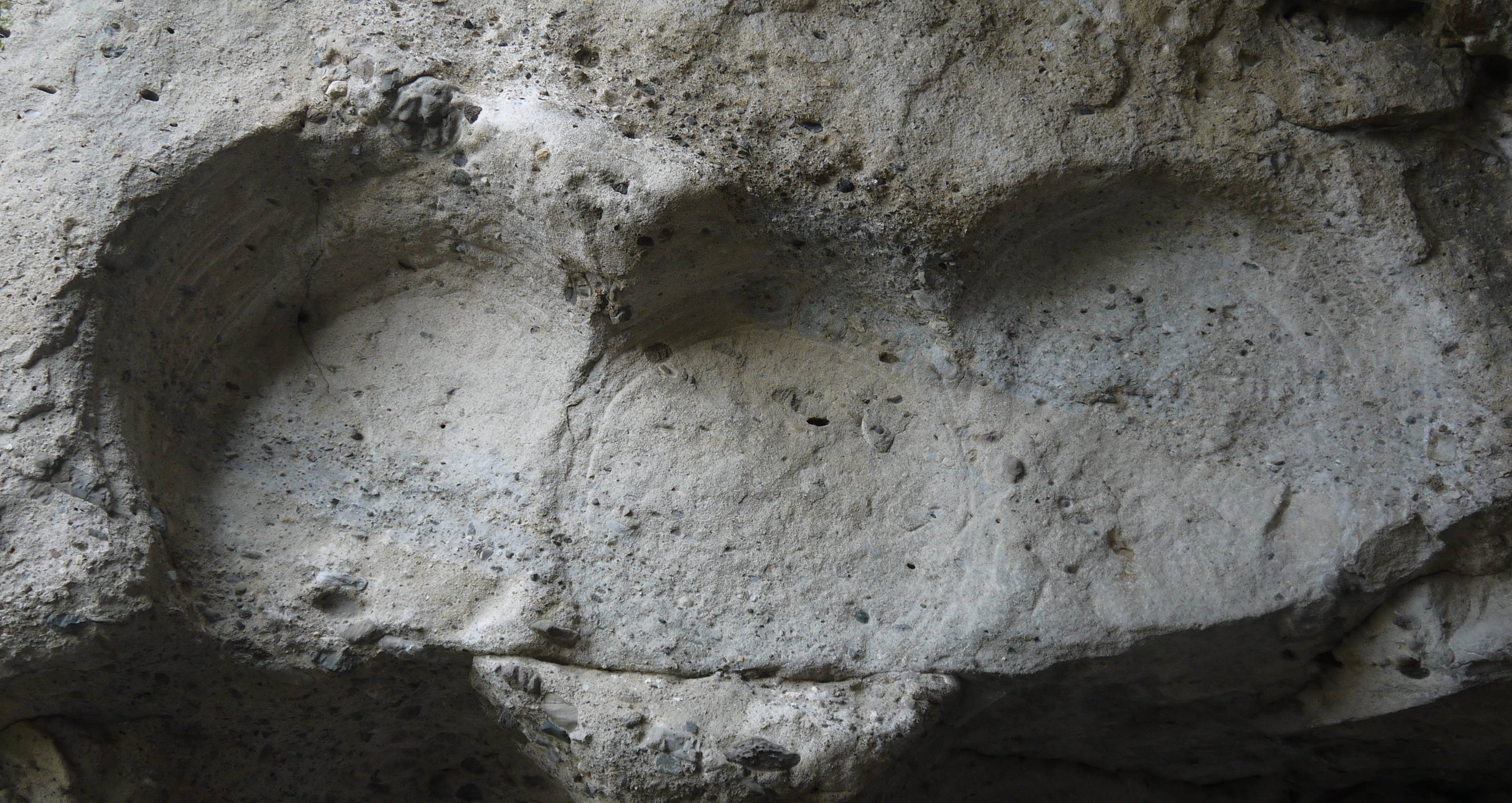

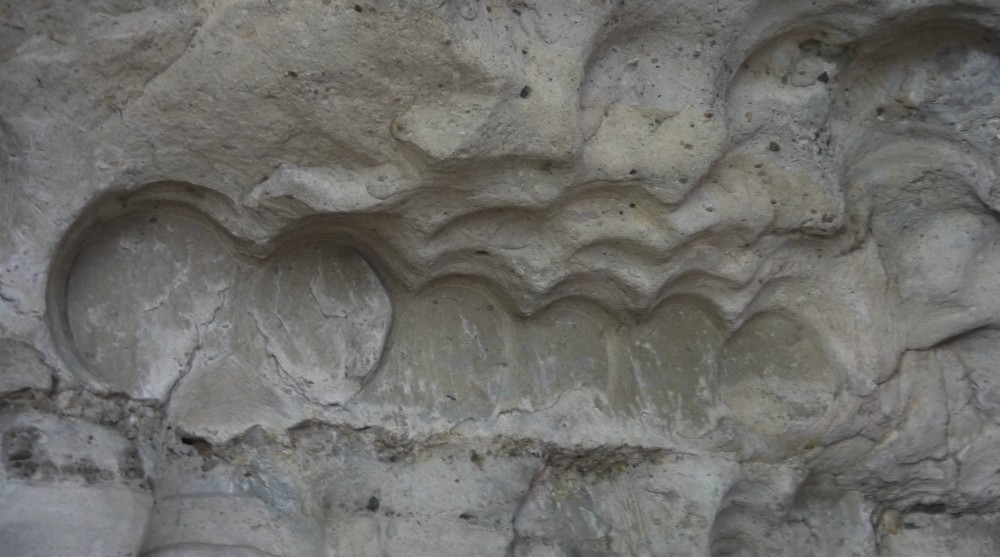

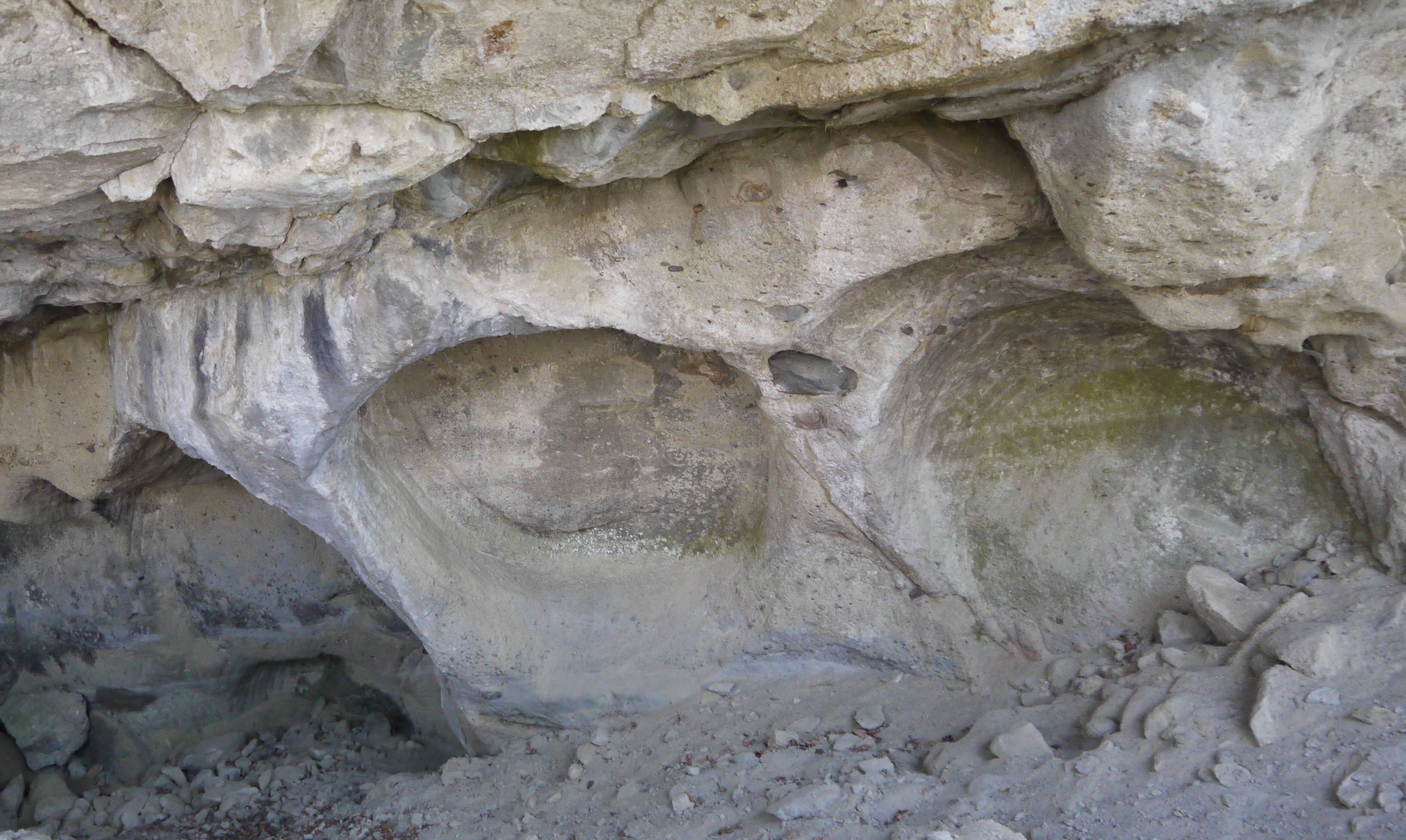

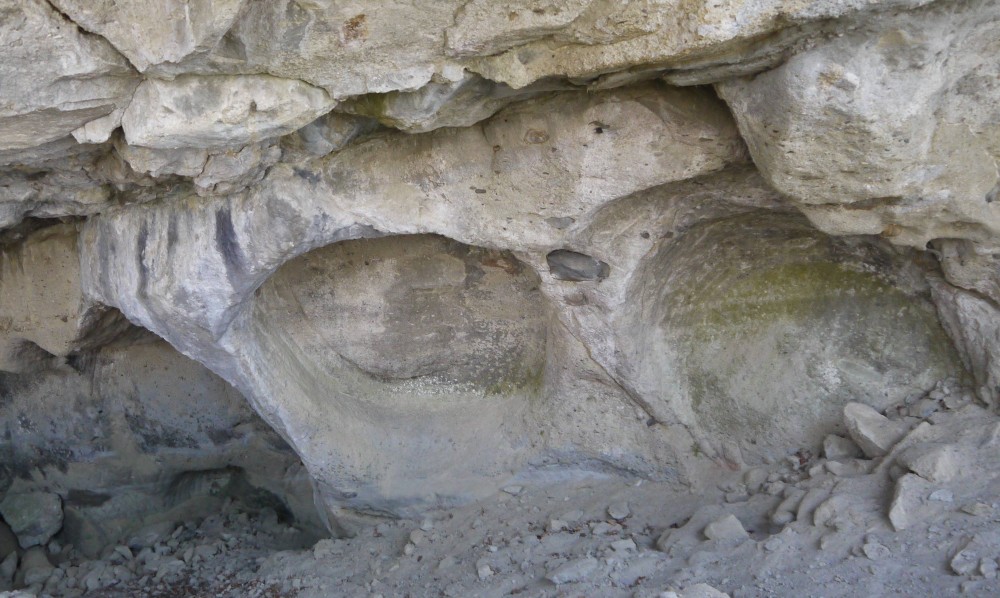

mines85 Posté(e) 10 octobre 2016 Signaler Partager Posté(e) 10 octobre 2016 Des empreintes ,encore des empreintes, toujours des empreintes! plus ou moins grandes! Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

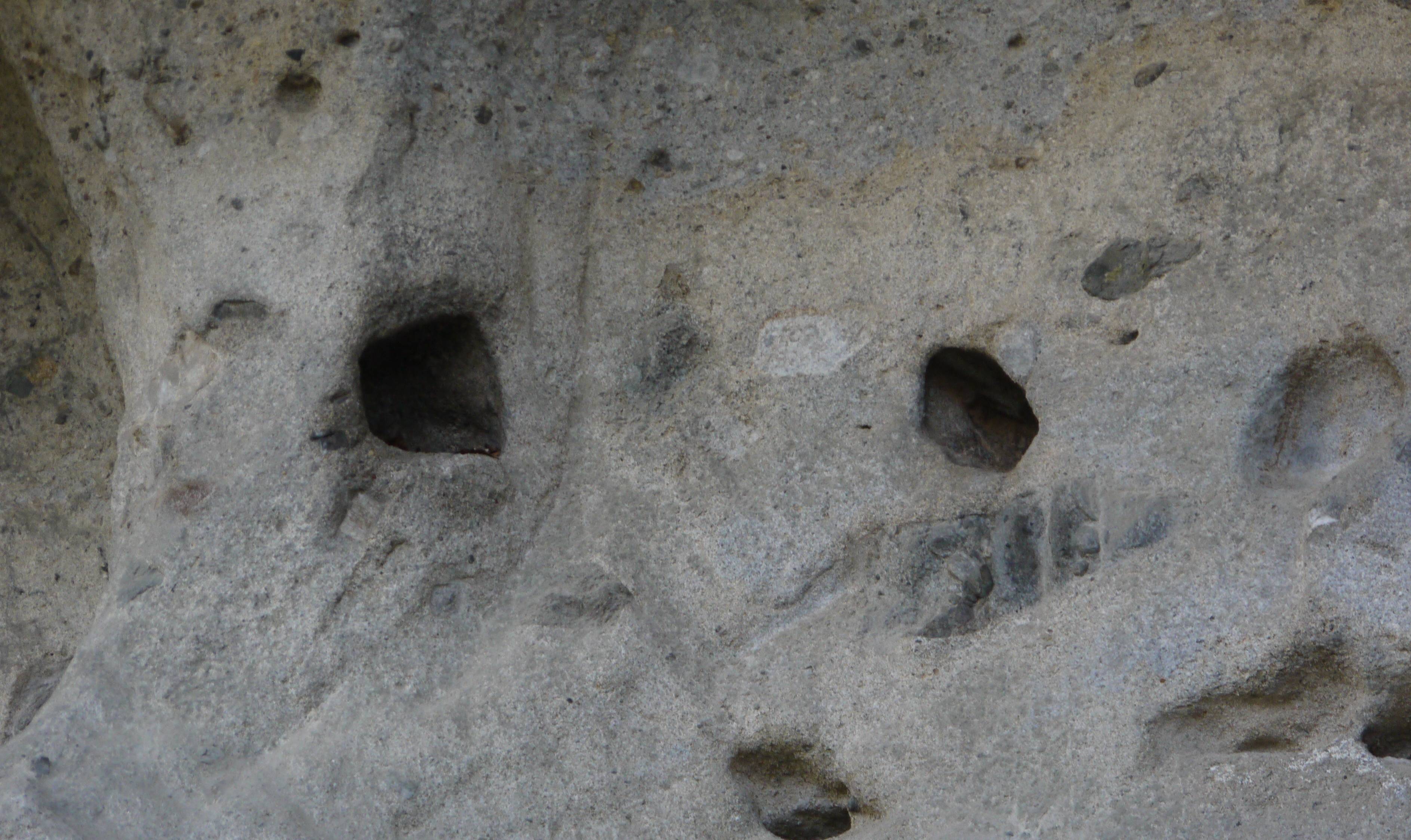

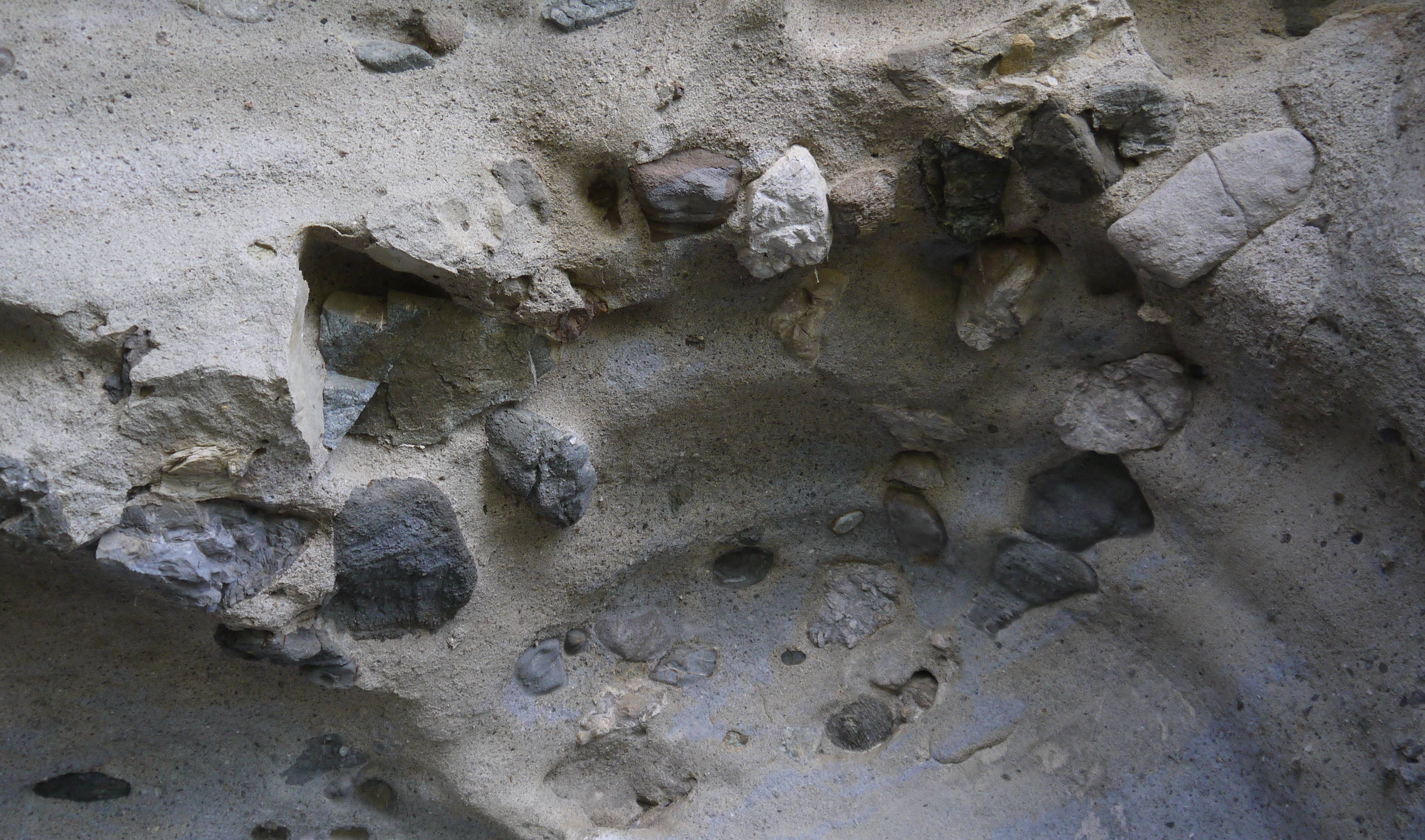

mines85 Posté(e) 10 octobre 2016 Signaler Partager Posté(e) 10 octobre 2016 Détails pour finir de la roche mère! Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
paléonto34 Posté(e) 10 octobre 2016 Auteur Signaler Partager Posté(e) 10 octobre 2016 Merci pour nous avoir fait découvrir ce site extraordinaire ! Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
