fischmack Posté(e) 30 novembre 2020 Signaler Posté(e) 30 novembre 2020 bonjour, je suis novice dans le sujet et j'aimerais avoir la signification de certain symbole dont je ne trouve pas l'origine sur le site "geoportail" carte geologique , les symbole sont les suivant: un losange, un losange carré avec le bas en sur epaisseur un demi cercle coupé horizontalement par une ligne voici les coordonné: 47.830804 , 7.475553 68490 Bantzenheim Parcelle : 000 / 37 / 0002 Altitude : 222.07 m w3w : laissant.rajoutant.marquise pardonnez moi si je ne suis pas au bon endroit cordialement Citer
said.saad Posté(e) 6 décembre 2020 Signaler Posté(e) 6 décembre 2020 Je n'est pas de réponse, mais je voulais répondre en répondant au sujet. Laisser un petit commentaire La position des symboles au sein de la carte pourra nous aider à savoir leur signification, Mettez des photos de la légende et de leur situation au sein de la carte géologique Citer
Stef4412 Posté(e) 6 décembre 2020 Signaler Posté(e) 6 décembre 2020 Salut Citation un losange, un losange carré avec le bas en sur epaisseur sites archéologiques Citation un demi cercle coupé horizontalement par une ligne tumulus Citer

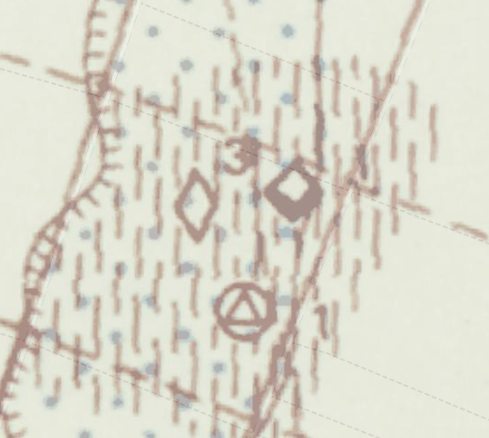

fischmack Posté(e) 4 mai 2021 Auteur Signaler Posté(e) 4 mai 2021 rebonjour! et merci pour vos infos; j'ai eu un souci informatique et j'avais perdu toutes mes données et mes mdp d'acces ... j'en profite pour vous demander si vous n'auriez pas la légende complète qui est introuvable et tellement indispensable je trouve? car plein de symboles sont pour moi totalement inconnus: un triangle dans un rond un triangle retourné dans un rond un losange avec soit un n° 1,2 ou 3 a son coté... merci encore cordialement Citer

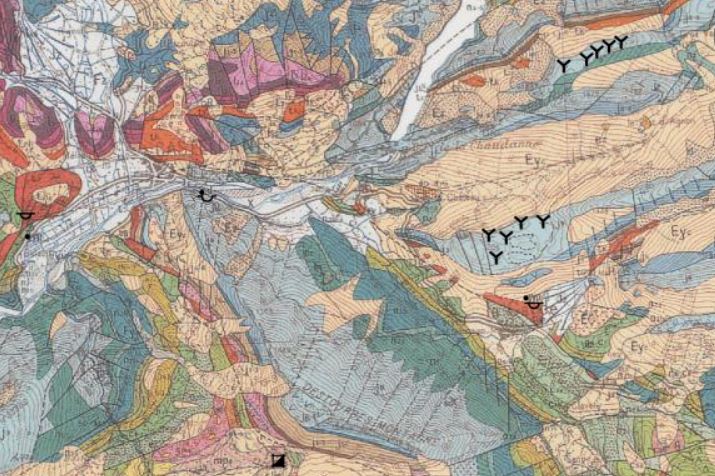

vogë Posté(e) 4 mai 2021 Signaler Posté(e) 4 mai 2021 Sur Infoterre, la légende est disponible. Sur Géoportail, je n'ai pas trouvé. Ce serait plus simple d'avoir des images, "un demi-cercle coupé horizontalement par un segment" peut correspondre à une carrière à ciel ouvert abandonnée ou bien à un tumulus, selon où est placé le demi-cercle... Ainsi, on voit là 6 Tumulus au Nord, une carrière à ciel ouvert en exploitation, et sur la légende, carrière à ciel ouvert abandonnée par exemple. Citer

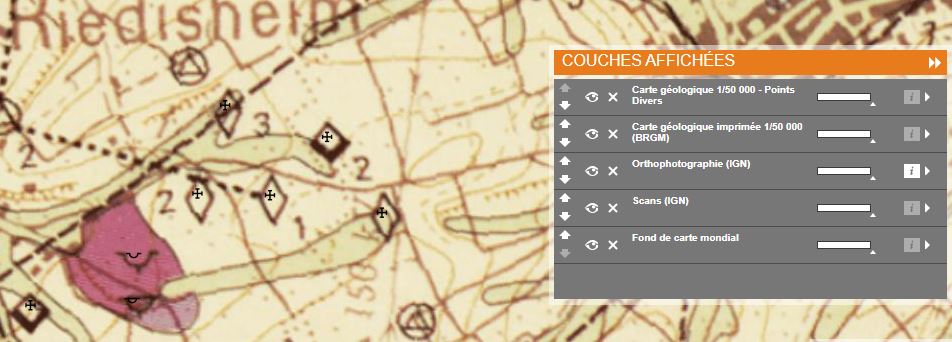

fischmack Posté(e) 4 mai 2021 Auteur Signaler Posté(e) 4 mai 2021 bonjour oui tout a fait pour ce qui est des tumulus et des puits j'en est pris connaissance, je vais essayer de vous copier une image regroupant les symboles... merci de votre aide Puis voici le triangle a l'envers puis les losanges avec d'autres numéros Citer

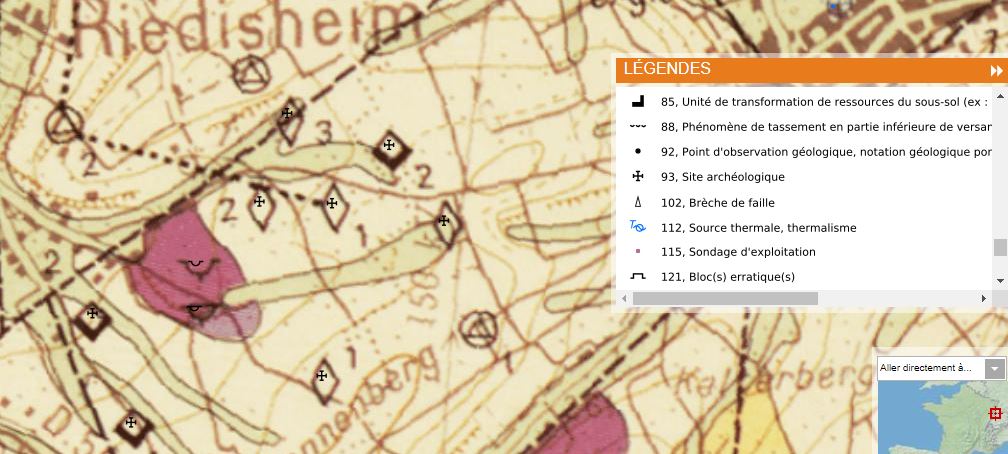

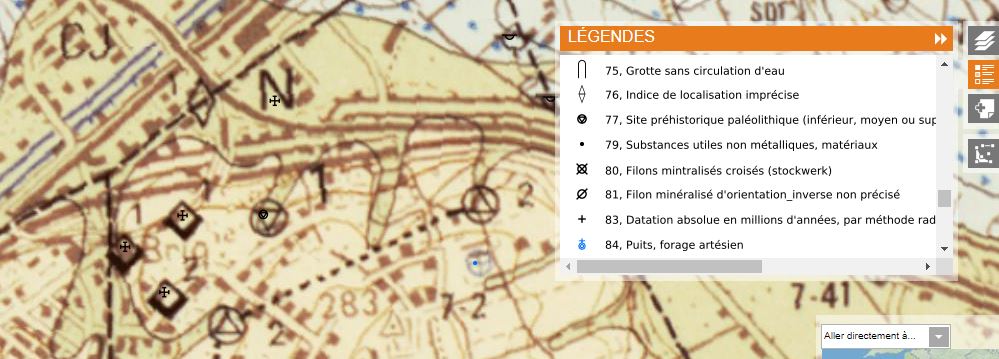

Invité jean francois06 Posté(e) 4 mai 2021 Signaler Posté(e) 4 mai 2021 Si tu n'as pas la carte géologique papier, la légende de celle-ci n'est pas disponible. Utiliser infoterre, et les couches carte géologique imprimée 1/50000 et points divers. Ensuite tu as la légende et tu peux faire une correspondance avec la version imprimée. Triangle dans un rond, N°77 Losanges et carrés avec surcharge en bas, N°93 Citer

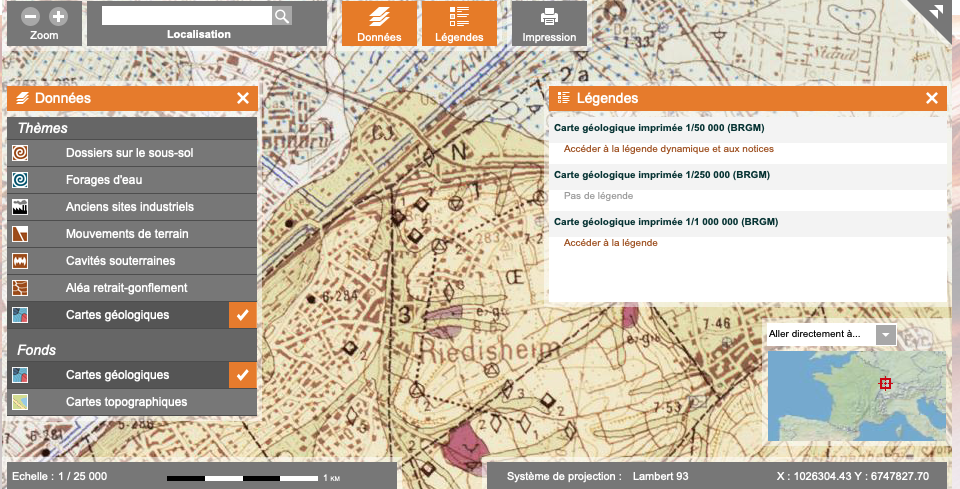

fischmack Posté(e) 4 mai 2021 Auteur Signaler Posté(e) 4 mai 2021 merci pour votre aide mais je n'accède pas a ces informations: voila ce que présente la légende ensuite je fais accéder a la légende dynamique et aux notice du 1/50000 et ça m'affiche cela Citer
fischmack Posté(e) 4 mai 2021 Auteur Signaler Posté(e) 4 mai 2021 ah j'y suis arrivé ! merci 1000x bon je m'aperçois que la signification n'a rien a voir avec la géologie du sol 😅 mais plus avec l'archéologie apparemment ... en tout cas merci encore encore pour votre aide Citer
caterpillar Posté(e) 5 mai 2021 Signaler Posté(e) 5 mai 2021 C'est quoi la manip pour avoir les symboles sur Infoterre? J'ai bien les légendes mais je patine pour trouver les symboles. Merci Citer

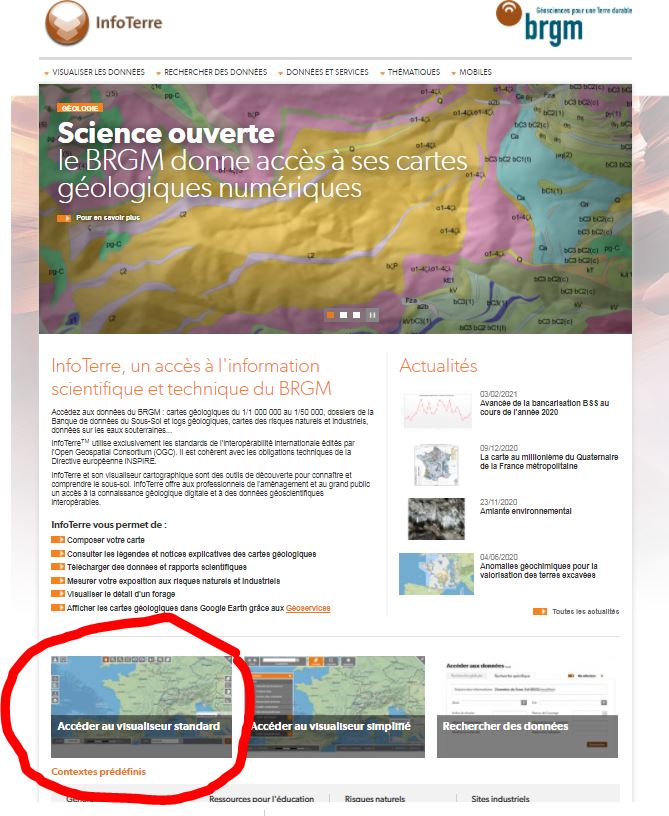

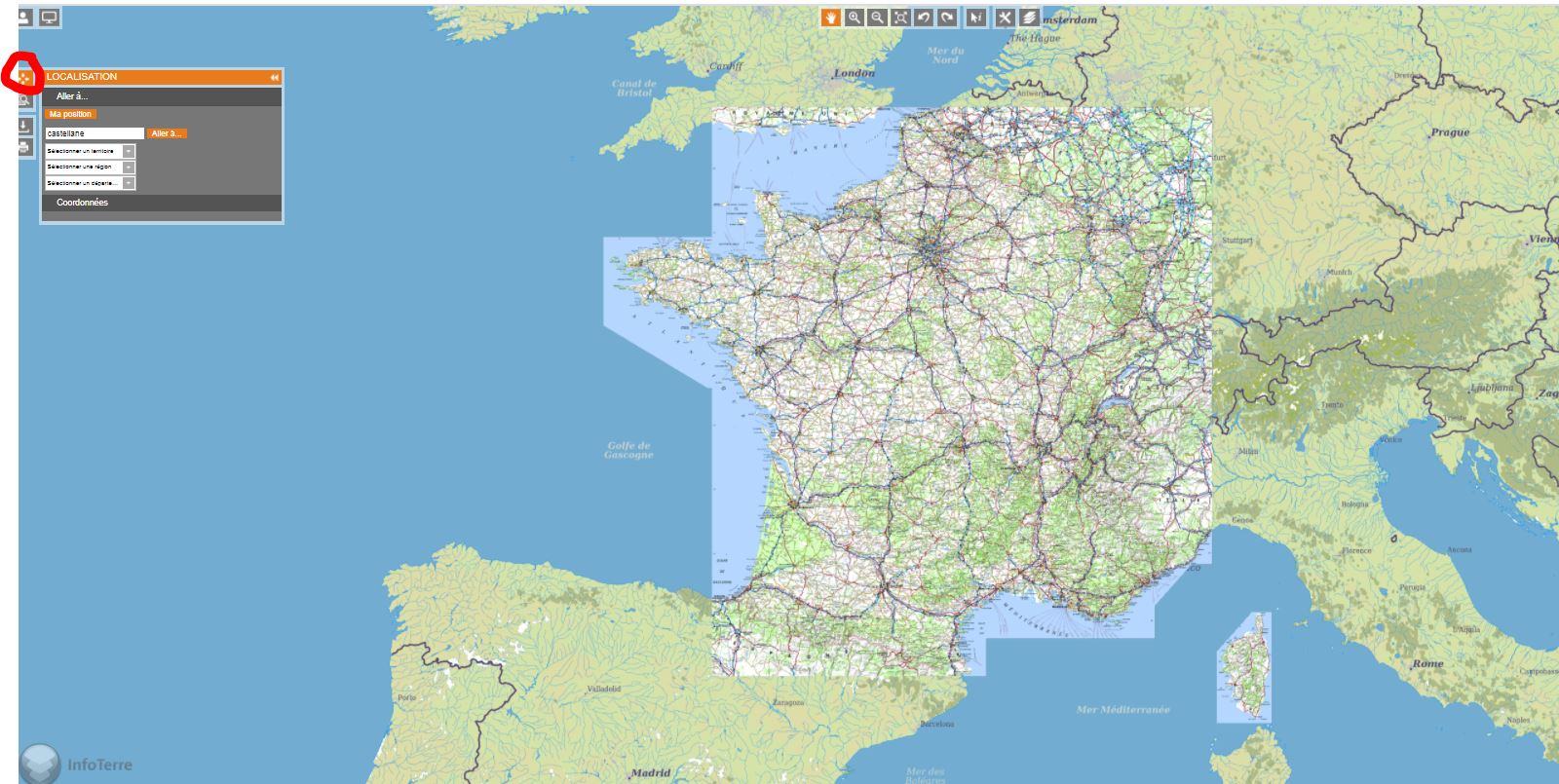

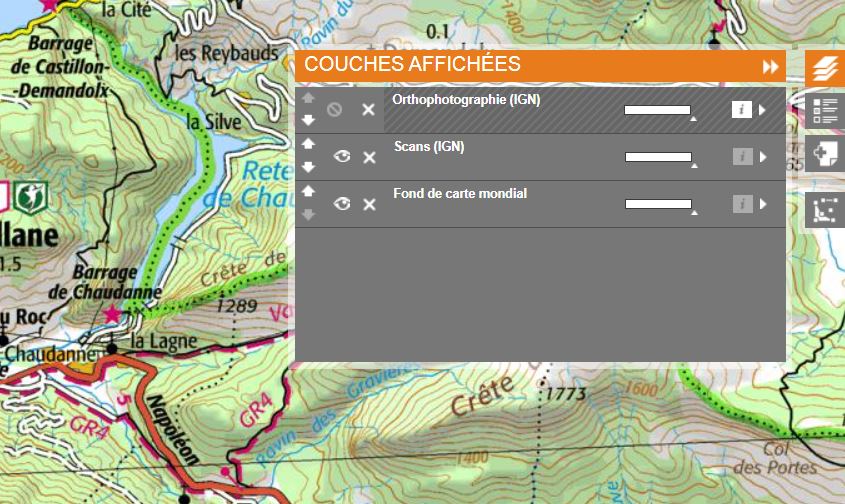

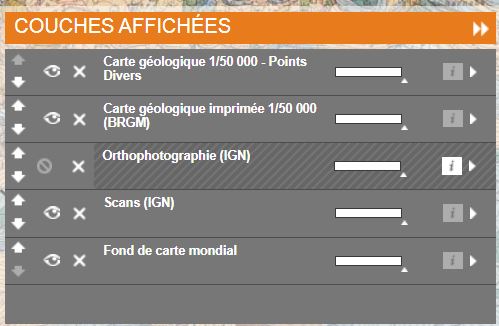

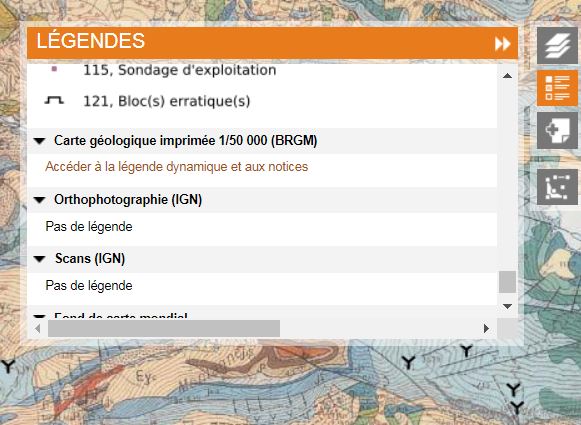

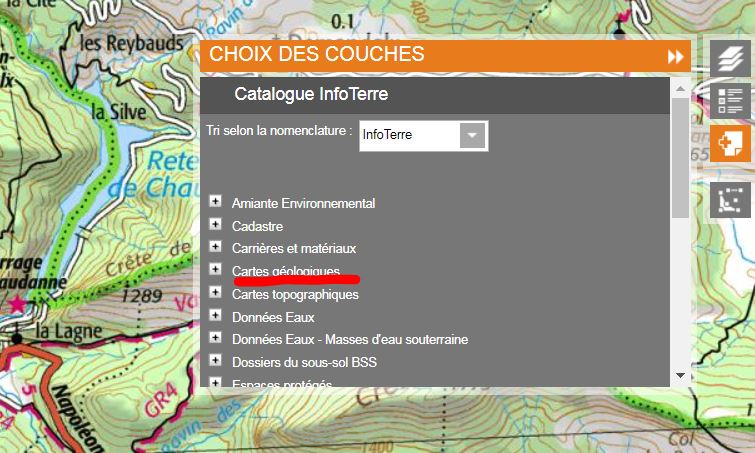

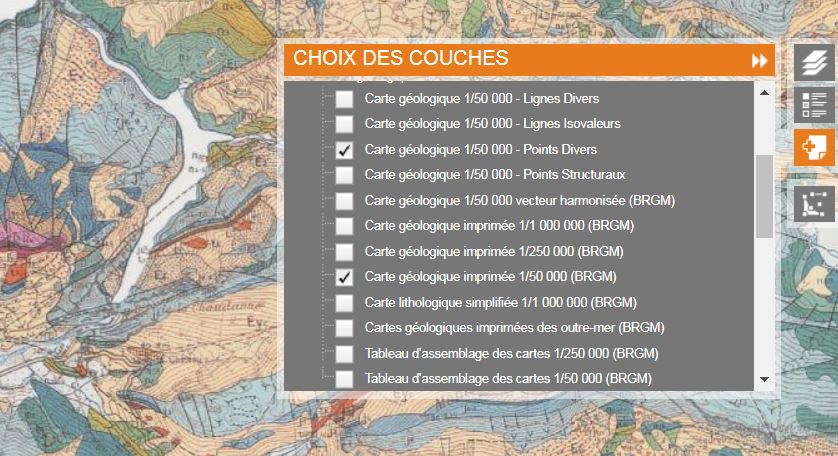

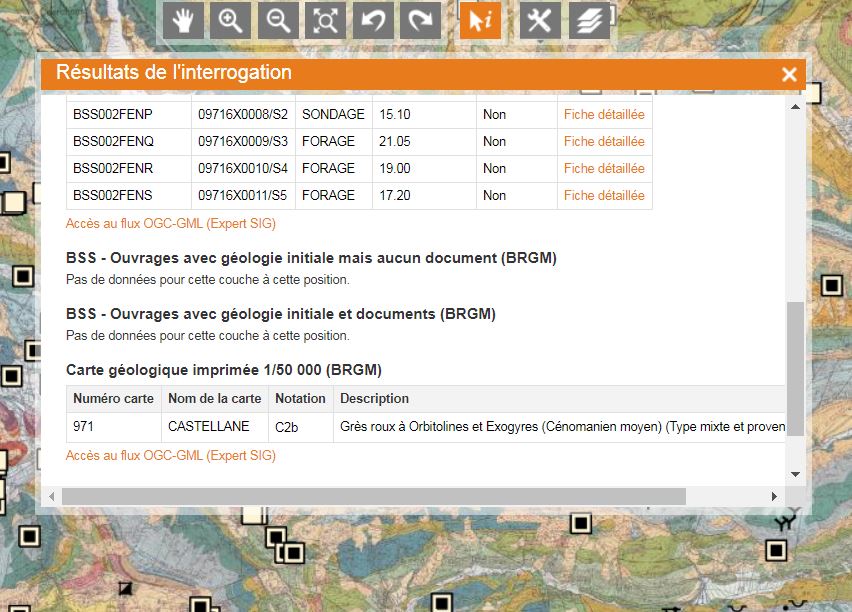

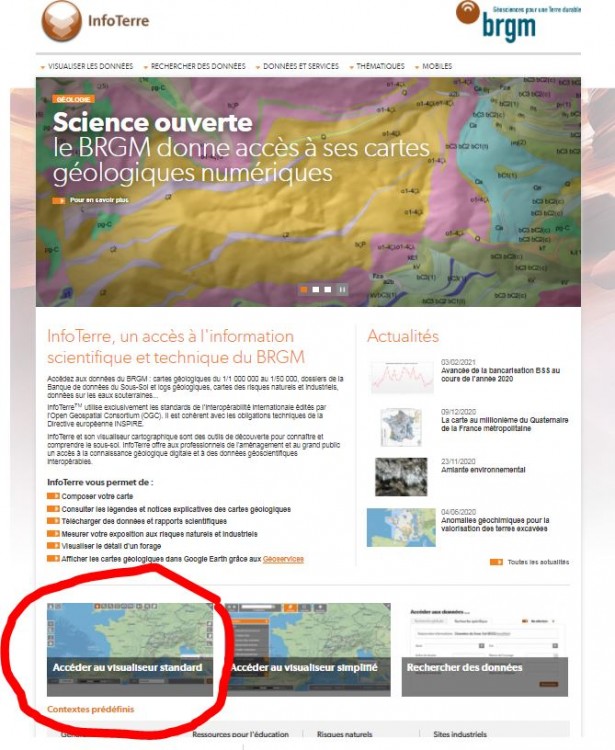

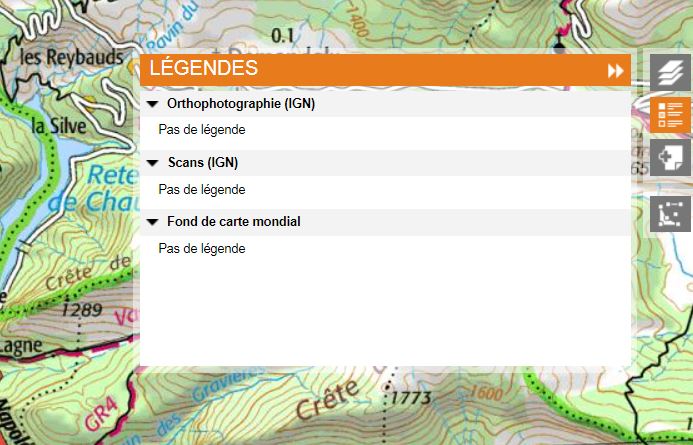

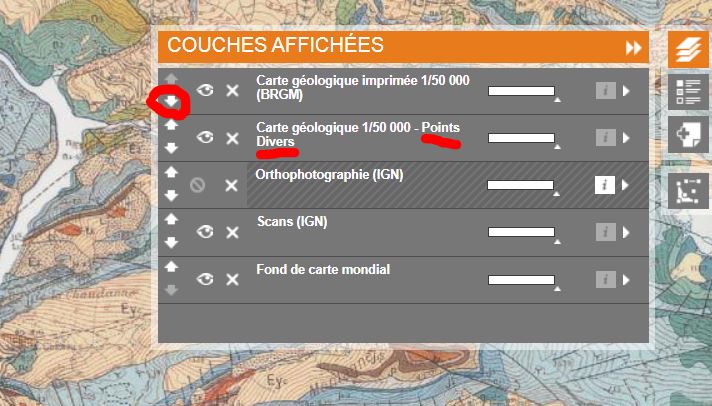

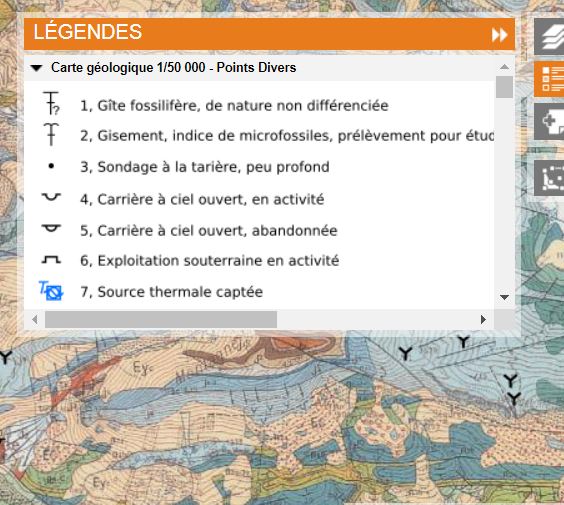

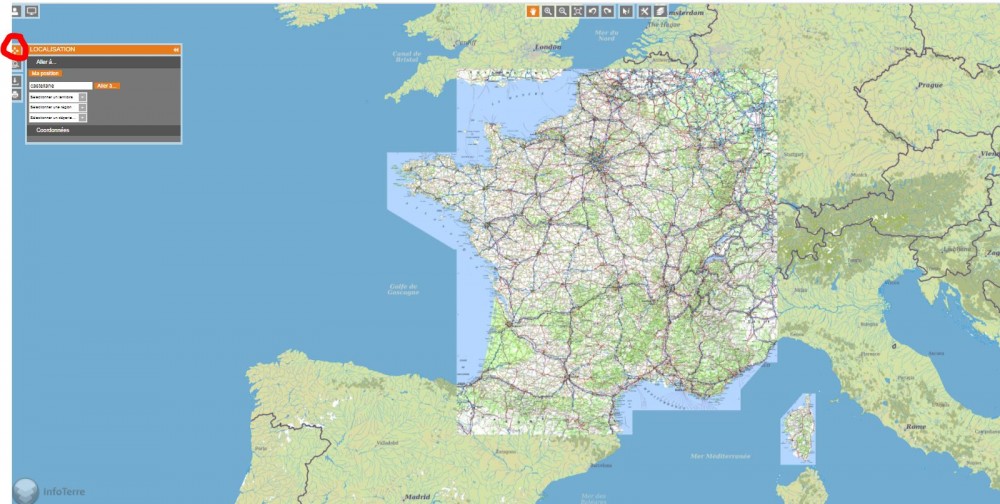

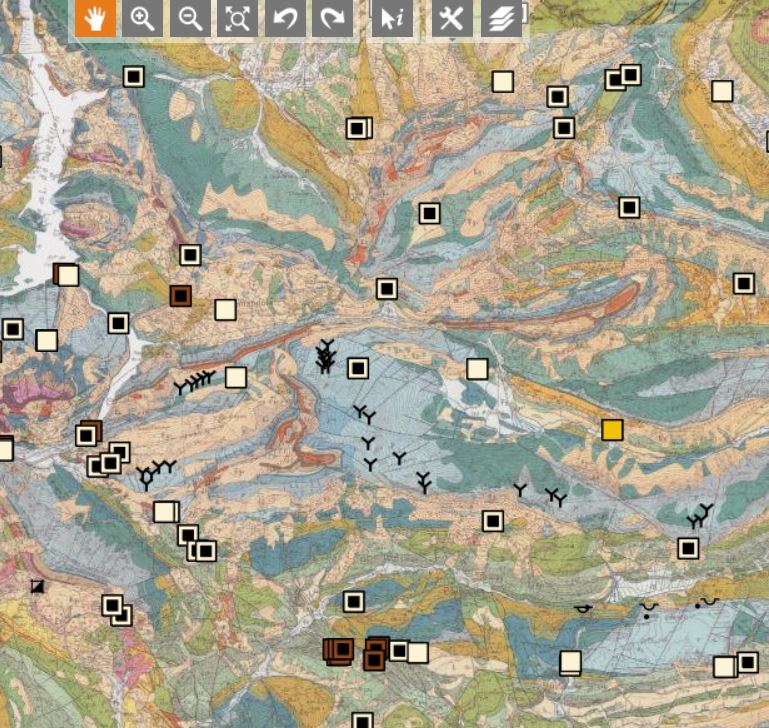

Invité jean francois06 Posté(e) 5 mai 2021 Signaler Posté(e) 5 mai 2021 Il y a 3 heures, caterpillar a dit : C'est quoi la manip pour avoir les symboles sur Infoterre? J'ai bien les légendes mais je patine pour trouver les symboles. Merci En fait tu n'auras pas tous les symboles de la version papier. Voici la manip. D'abord il faut aller sur infoterre, version standard. J'explique en quelques captures: Il faut choisir cette version. A gauche on choisit la localisation. Quand on arrive, à droite, on a les couches affichées, celles qui sont visibles à cette échelle et les autres (l'ortho n'est pas disponible à l'échelle que je demande) En dessous on a la légende des couches affichées . En dessous, on choisit la ou les couches que l'on veut. Ici cartes géologiques. On clique sur le plus pour développer. On sélectionne ce qui nous intéresse, points divers, et carte imprimée par exemple. On ouvre couches affichées et on voit les couches choisies. Il faut faire remonter points divers au dessus de carte géologique imprimé, ou vice versa. En cliquant sur la flèche entourée en rouge on fait descendre la couche carte géologique. Voilà c'est bon.Les petites barres sur le coté permettent de modifier la transparence des couches. Résultat, c'est beau Castellane! Dans la légende on peut voir la légende de toutes les couches que l'on a sélectionnées. Ici Points Divers Et la légende pour la carte géologique imprimée, et accès à la notice. J'ai ajouté toutes les couches BSS. Si on clique sur le i en haut, on aura : Les infos de toutes les couches choisies. Citer

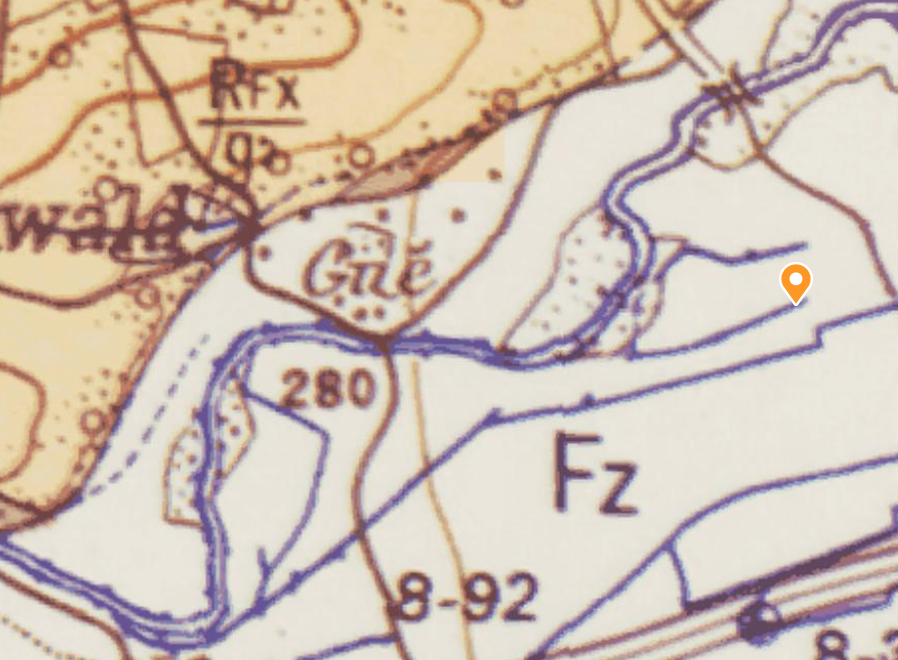

fischmack Posté(e) 5 mai 2021 Auteur Signaler Posté(e) 5 mai 2021 cool toutes tes infos! j'ai une petite question encore, que signifie l'abréviation "Gné" comme sur le plan ci-joint? Citer
Invité jean francois06 Posté(e) 5 mai 2021 Signaler Posté(e) 5 mai 2021 Gaiement @sablé, qui fait le guet sur le site t'a répondu. Je complète en te disant que ça c'est le fond topographique, la carte ign. Pas la carte géologique. Citer
caterpillar Posté(e) 5 mai 2021 Signaler Posté(e) 5 mai 2021 Merci Jean François. C'est le "Point divers" que j'avais pas capté Citer
Invité jean francois06 Posté(e) 5 mai 2021 Signaler Posté(e) 5 mai 2021 De rien, c'était l'occasion de faire découvrir cet outil à tous. De mon coté j'utilise plus souvent le visualiseur simplifié que le standard. C'est un outil formidable, riche en informations, à la portée de tous les connectés. Sur le tel, j'utilise infoterre (le plus souvent) et infogéol Nb: il faut une couverture 4G. Citer
caterpillar Posté(e) 6 mai 2021 Signaler Posté(e) 6 mai 2021 Alors là, on va attendre un peu. J'ai encore mon vieux tél 2G Citer
Tumbler Posté(e) 2 janvier 2022 Signaler Posté(e) 2 janvier 2022 Bonsoir Merci pour les infos précises pour avoir la légende des symboles, mes recherches vont encore aller plus vite! Car pour l'instant je fonctionnais avec le losange + diminution de la transparence du 1/50000 BRGM pour savoir si il y avait une ancienne mine/carrière proche du losange. Avec la légende, ca va être top! Citer
