Ellipsoïde des déformations

[Zamalia]

Bonjour à tous !

Encore une fois je m'en remets à vous pour éclairer ma lanterne !

Lors d'une sortie sur le terrain nous avons pu mesurer des élongations et des aplatissements sur des minéraux qui nous ont permis d'obtenir un ellipsoïde des déformations (ci-joint). Mon soucis est que je n'arrive pas à interpréter toutes ces données : je n'en comprends pas les 3/4 !

Tout ce que je sais c'est que :

- B/C correspond à l'intensité de la foliation

- A/B, l'intensité de la linéation

- A/C, la déformation totale

Et que par conséquent comme ici B/C > A/B, nous avons une déformation plutôt planaire.

De plus nous avions observer lors de la sortie une déformation vers l'ouest, due au cisaillement sud-armoricain. Mais j'ai du mal à voir où cela apparaît sur l'ellipsoïde.

Y a-t-il parmi vous un tectonophysicien qui saurait lire ce genre de données et me les traduire ?

[jjnom]

Bonjour.

Pas tectonophysicien mais on peut essayer de comprendre.

On part d'une sphère positionnée dans l'espace grâce à 3 axes (ici, ce doit être A,B et C).

On peut déformer la sphère en la transformant en une crêpe. Autrement dit on arrive sur un plan. Ce qui peut se traduire sur le terrain par une foliation (schistosité).

L'intensité de l'aplatissement qui conduit à la foliation c'est B/C.

On peut aussi déformer la sphère en l'allongeant pour obtenir un cigare. On arrive sur une ligne (de minéraux par exemple).

L'intensité de l'allongement (ou constriction) c'est A/B.

Dans ton cas, l'aplatissement est supérieur à l'allongement.

Sur le cercle de droite, on a représenté les 3 axes par projection. Ils sont positionnés

- en azimut par rapport au Nord. Par exemple A est à 260° par rapport au Nord, c'est à dire plein Ouest

- en pendage. A pend très légèrement de 8° sous le plan horizontal. Le point représentatif se trouve donc très proche du bord du cercle.

Le paramètre de Flinn traduit le fait que l'aplatissement est prédominant car il est inférieur à 1.

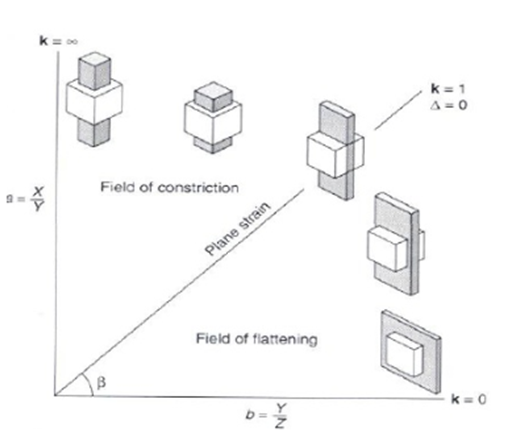

Pour mieux imager (Ici X, c'est ton A, B c'est Y et C, c'est Z):

Un lien qui en dira bien plus: https://fr.scribd.com/doc/100198708/25/Les-elements-structuraux-planaires

En espérant avoir aidé.

[jjnom]

Ben alors? Ca a été utile ou pas?
