Objets de collections autour de la géologie...

[Guest Rémi BORNET]

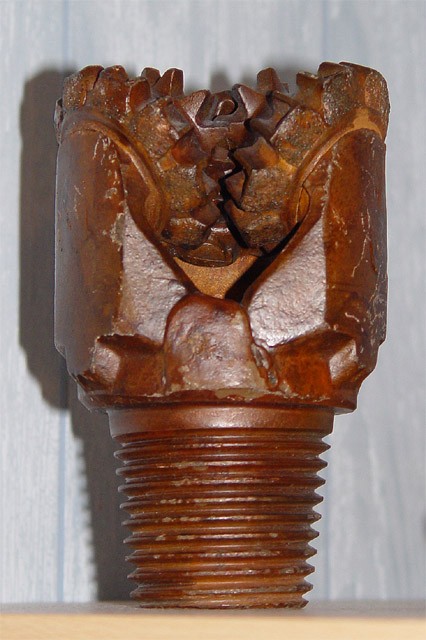

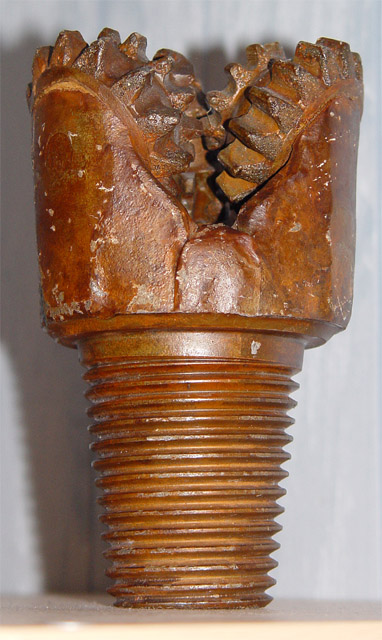

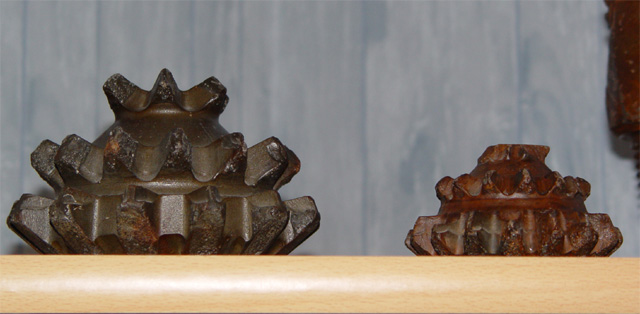

Beaucoup d'entre nous collectionnent les minéraux, les fossiles, les météorites, etc... Mais on ne parle pas souvent des vieux objets que l'on a parfois dans un coins, qui ont pourtant pleinement rapport avec la géologie, objets d'exploitations, accessoires de mineurs... Tous rappellent l'histoire minière passée ou présente ; française ou étrangère... Personnellement j'ai récupéré quelques trépans de forage :

Je suis sur que vous aussi possédez de tels objets, alors n'hésitez pas à partager vos photos

@+

[benevolus]

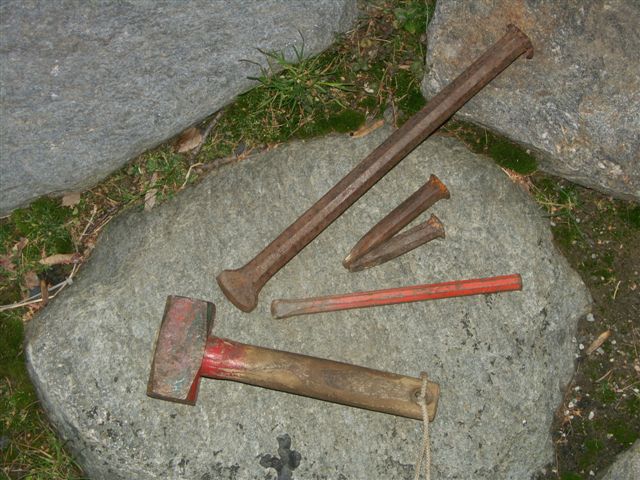

phots d'outils de tailleurs de pierres: le gros burin a été utilisé par les tailleurs de pierres pour la construction du refuge du couvercle, les deux petits coins (éclateurs)proviennent de la vallée de chamonix utilisés également par les tailleurs de pierres

[Paleoman]

Salut Rémi ! (et les autres)

Je vais essayer de retrouver et de photographier quelques pièces du genre, j'ai un éclateur qui a servi dans les exploitations de quartzite de Monthermé (découvert en grattant pour les quartz dans les anciennes carrières boisées) et une couronne minière diamantée achetée à l'époque où je bossais chez Diamant Boart...

A +

Phil "Fossil"

PS. Quand je repasserai dans le Puy-de-Dôme (sans doute fin septembre-début octobre je te tiendrai au courant bien entendu !

[Guest Rémi BORNET]

:coucou!:

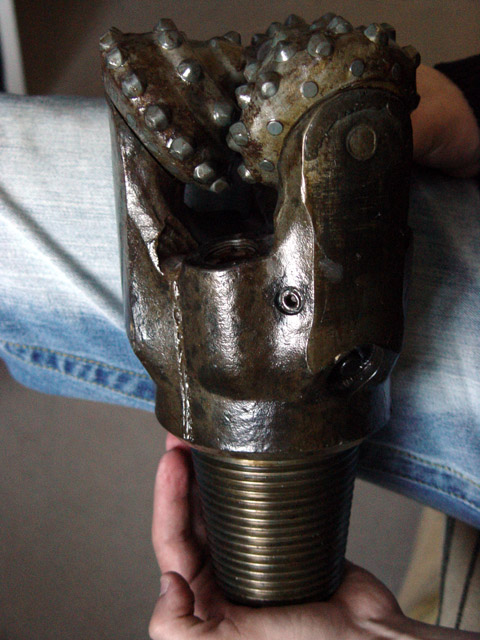

Allez un trépan de plus, un !!! Celui-ci est beaucoup plus gros : poids de 18 kilos !

J'attend toujours vos photos, vous n'allez pas me faire croire que vous ne collectionnez QUE les cailloux !!!

@+

[pegasus]

Je ne crois pas avoir encore acquis ce genre de pièce mais c'est un sujet SUPER !!! :super:

:coucou!:

[Mehdi MIMOUNE]

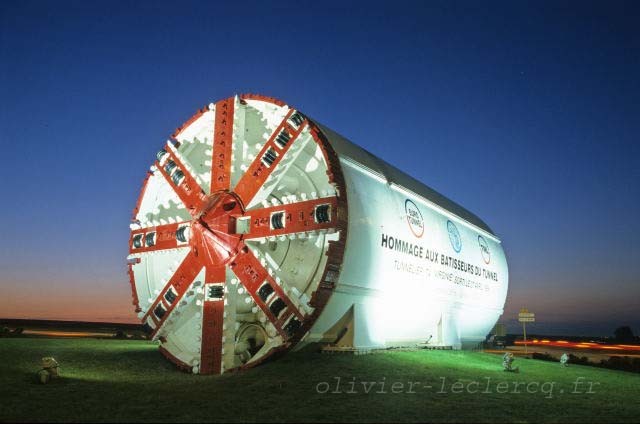

Voila mon petit jouet que j'ai prété à la Société Eurotunnel pour faire un tunnel sous la mer du Nord et que j'ai ensuite prété à la ville de Coquelles pour l'exposer sur un rond point à l'entrée de la ville....

Enfin, c'est presque ça mais je pense que Viriginie (c'est le nom qui lui est attribué) est un bel exemple de GROS matériel destiné à exploiter le matériau géologique (surtout la craie bleue...)

Crédits photos : Olivier Leclerq dont le site est consultable ici

[Chapak]

De mon côté, j'ai récupéré voila quelques années une petite plaquette sur le Pétrole, destinée aux petits français des années 1935-1940.

Une antiquité de la propagande de la société pétrolière des Pétroles JUPITER (n'existe plus depuis longtemps) !

[Guest Rémi BORNET]

:coucou!:

Merci Mehdi pour la photo de Virginie, elle est super sexy !!!

Ah oui, pas mal Chapak, c'est le genre de document qui devient difficile à trouver !

@+

[Chapak]

J'ai aussi récupéré des petits rouleaux de "films" noir et blanc scolaires sur la recherche pétrolière, datant des années 50-60.

Assez émouvants. Il s'agit de positifs sur film destinés à être projetés photo par photo sur un écran.

Il me semble de mémoire que c'était financé par la société ESSO ou SHELL.

Comme je ne les ai pas chez moi en ce moment, impossible de vous en faire profiter.

Si cela intéresse certains d'entre vous, j'essayerai de les rapatrier et de les scanner au moins en partie pour vous les faire partager.

[benevolus]

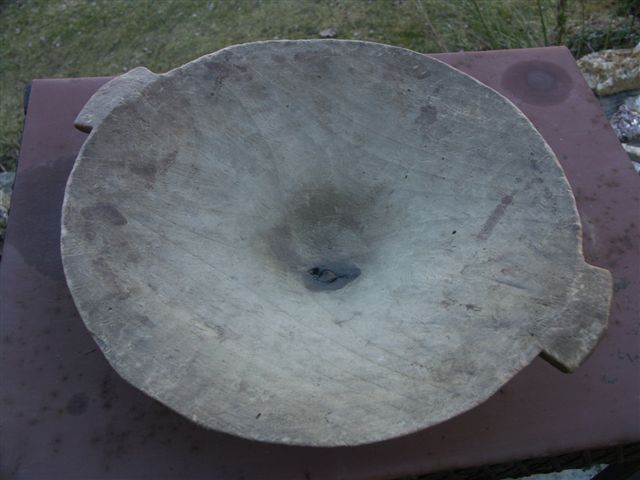

voici une battée que j'ai récupéré dans un village de chercheurs d'or en Bolivie (Cordillera Real)

[Guest Rémi BORNET]

:coucou!:

Elle est en bois si je ne m'abuse, intéressant !!!

@+

[benevolus]

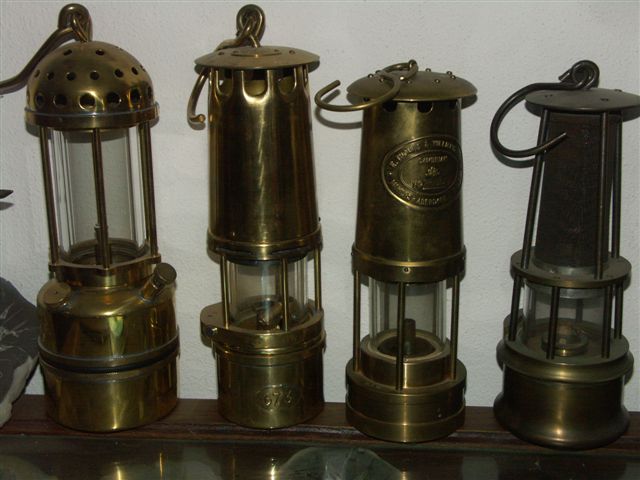

elle est effectivement taillée dans la masse d'un morceau de bois. ils utilisent les matériaux qu'ils ont sur place. j'en profite pour mettre des lampes de mineurs. de gauche à droite: lampe à acétylène (la Mure 38), lampe de sécurité (la Mure 38), lampe de sécurité (Ecosse), lampe de sécurité (Belgique)

[benevolus]

je continue avec deux autres lampes:

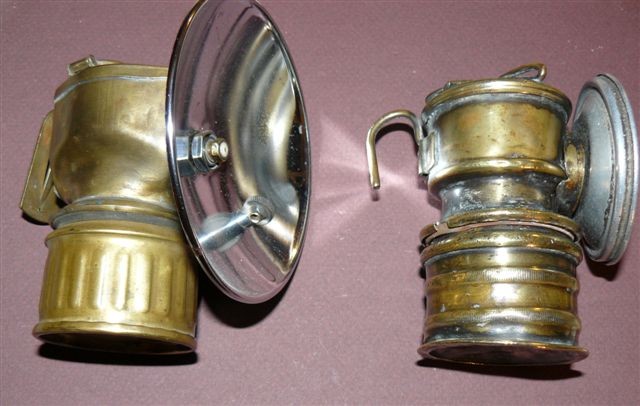

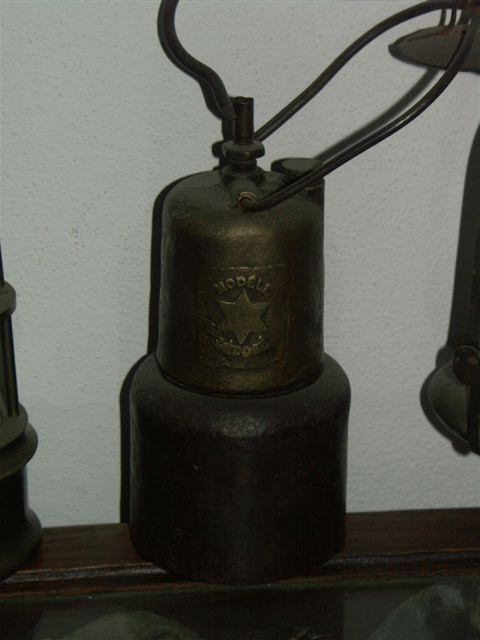

un grand classique lampe a carbure

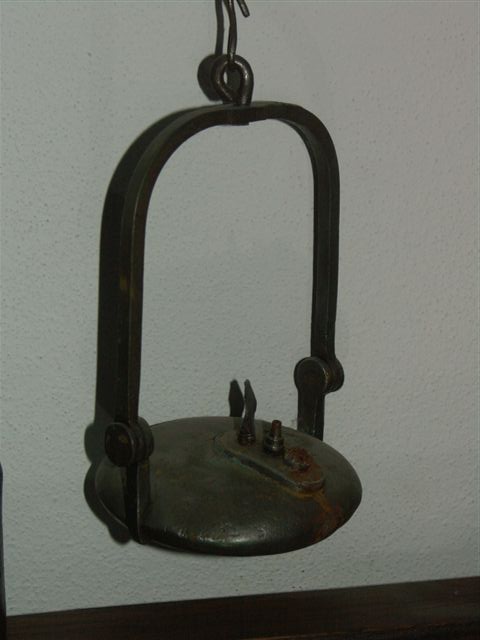

et une lampe à huile origine et date inconnue

[pierreux]

c'est des coins eclateurs pou extraire des bloc calcaires.

[jean83]

bonsoir

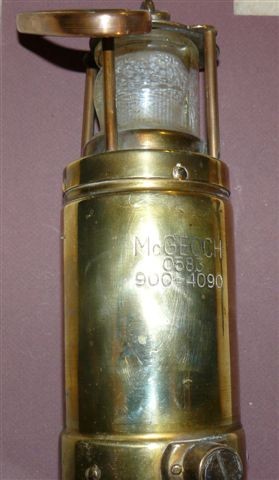

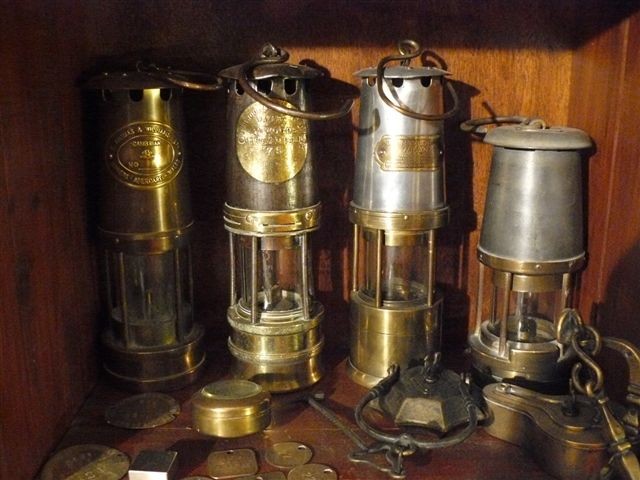

quelques lampes de securité dejà postées

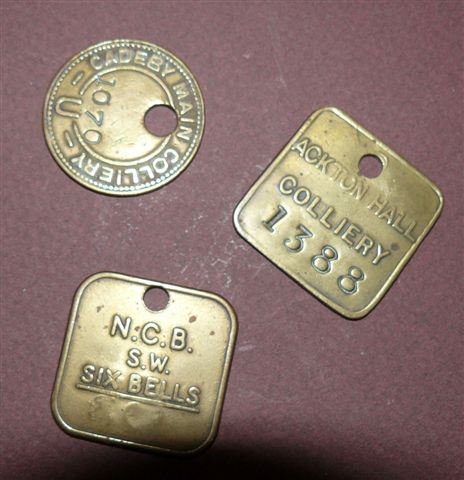

jetons de descente

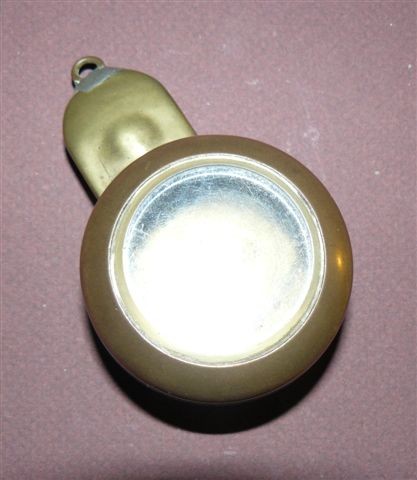

protection de montre

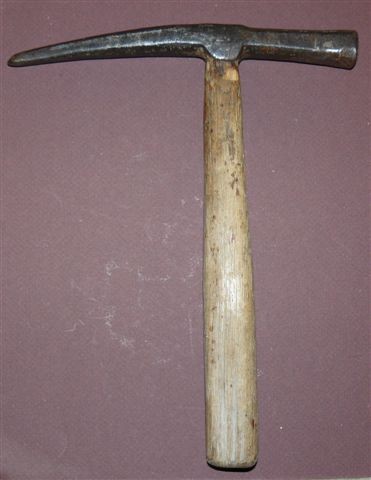

marteau de géologue

lampe électrique 2

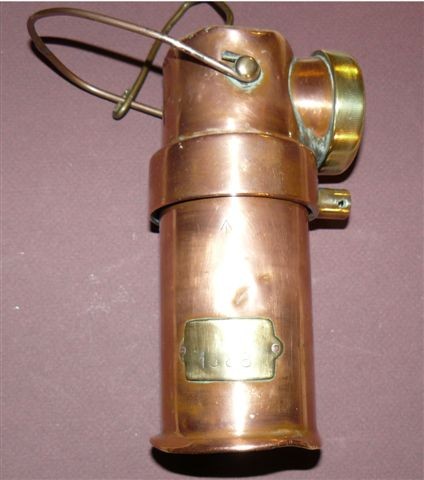

lampe de casque à carbure

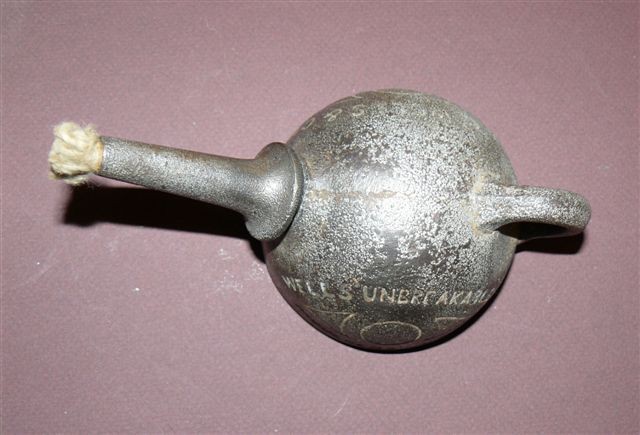

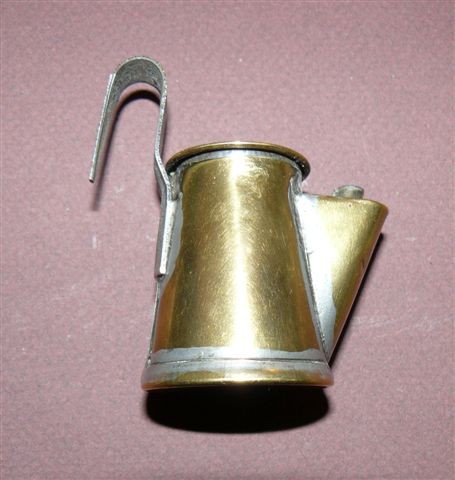

lampe de casque à huile

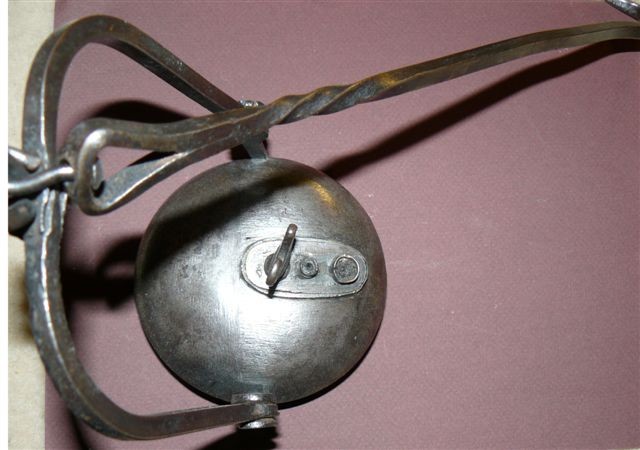

lampe à huile

lampe à huile "rave"

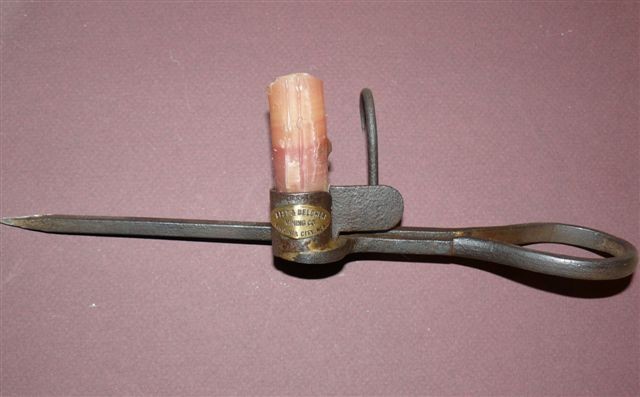

candlesteak

jean

[LALEX]

Ma contribution en matériel d'extraction!

Pour ceux qui collectionne du lourd

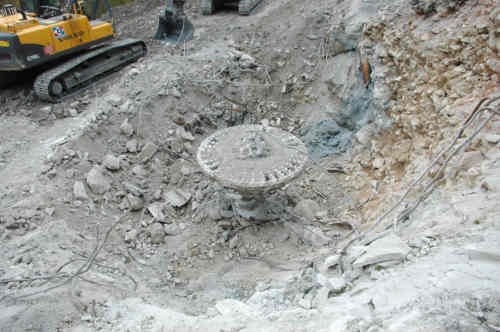

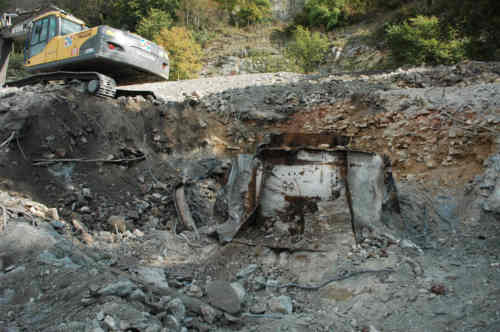

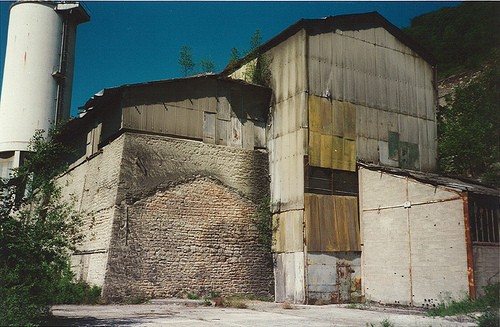

une toupie pour effriter la roche en petites gravelles pour la confection du ciment, ça faisait partie d'une des parties les plus ancienne de la cimenterie ou je me trouve.

c'était remblayé dans le talus, diamètre de 2,30 le tout reposant sur un arbre de 30 cm de diamètre.

Pas pu le récupérer dommage

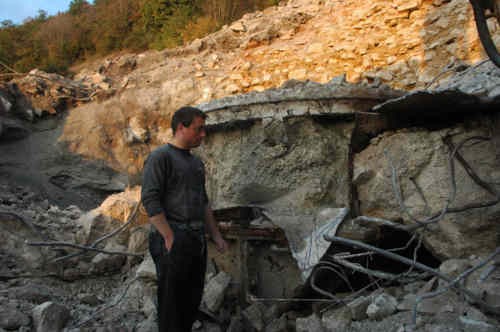

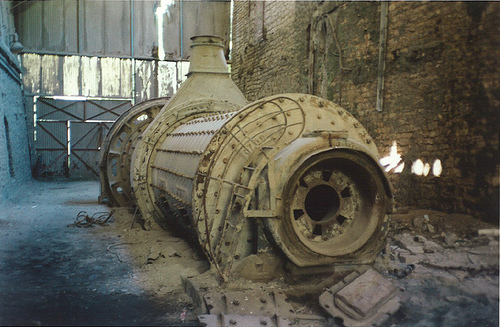

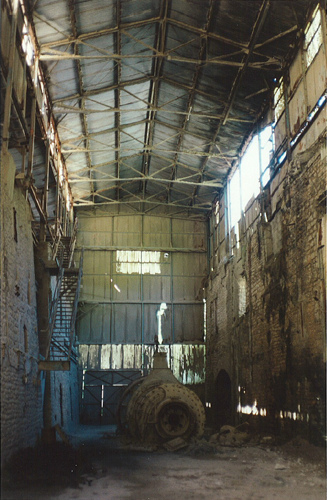

plus lourd encore, les reste d'un autre broyeur dans son local, poids???

Tous ses vestiges n'existent plus, rasés et ferrailleur!!!!!!

[Guest TOURMALINE]

Rémi,

Je suis tombé par hazard sur ta rubrique très interressante, j'ai moi même en collection quelques outils de forage.

Je poste deux photos d'outils de forage que je vais bientôt utilisé sur un chantier pour réaliser des puits de pompage.

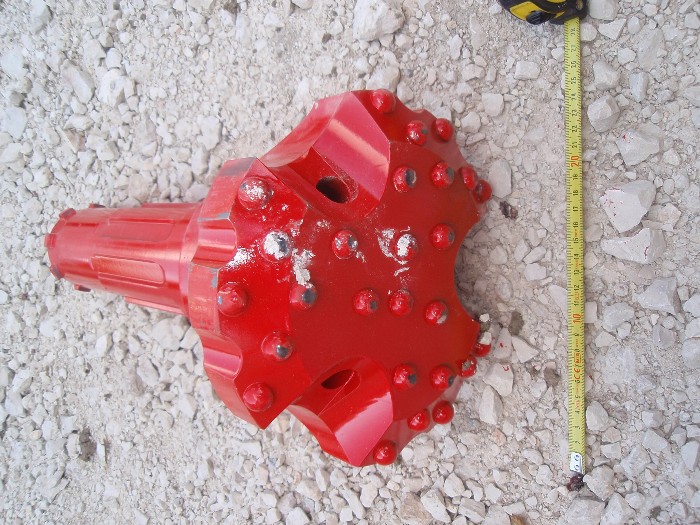

Un taillant à boutons pour marteau fond de trou de 225 mm de diamétre et un tricone (Trépan : terme utilisé par les pétrolier) de 13 pouces ( 33.02 cm).

Il faut des étagéres solides le taillant pése 45 Kg et le tricone 95 Kg.

[Guest TOURMALINE]

Rémi,

Je collectionne moi aussi les outils de forage que je récupére sur mes chantiers.

Je poste deux photos : ATTENTION étagéres solides

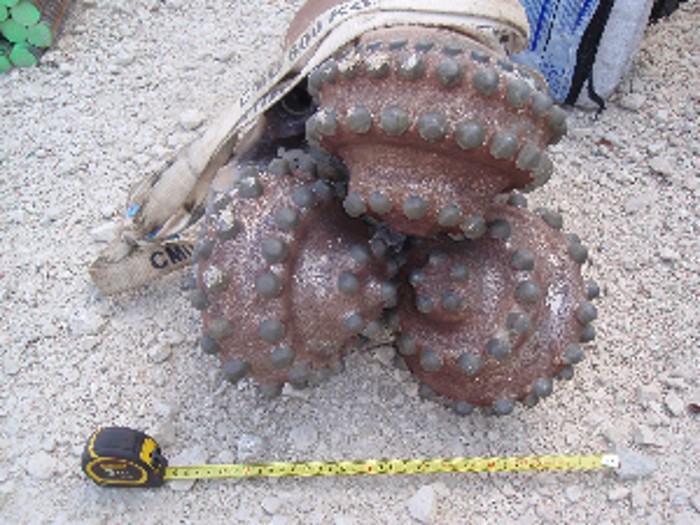

1 tricone (trépan : terme utilisé par les pétroliers) à bouton carbure de 13 pouces (33.02 cm) poids 95 Kg et un taillant à bouton carbure pour marteau fond de trou de 225 mm de diamètre poids 45 Kg

[Kayou]

Outils de forage en rotary: tricônes, ou rock bits.

http://www.anzeve.com/data/6_perforacion_rotacion.pdf

[Guest TOURMALINE]

Pascal,

Pour préciser un peu ce type de tricone

Inscription sur le dessus 8''1/2 = D du tricone soit environ 22 cm, les autres chiffres indiquent que c'est un tricone de type VH1 (Terrain tendre), HF lettre du fabricant.

De plus, ce tricone peut être équipé de buses pour la prédécoupe du terrain (Les trois trous au dessus des molettes), on peut y visser des buses qui crée un jet devant le tricone. En fonction de la nature du sol, on adapte le diamètre des buses et le débit du fluide (Boue de forage).

Le filetage sur le dessus est conique. On appel cela un filetage de type Régular (REG). Ici, le tricone est en 3''1/2 REG.

A mon avis, vu le prix de ce genre d'outil (Environs 2000€), ce tricône devais être HS et il l'on oublié sur le terrain, volontairement ou pas?

[Guest TOURMALINE]

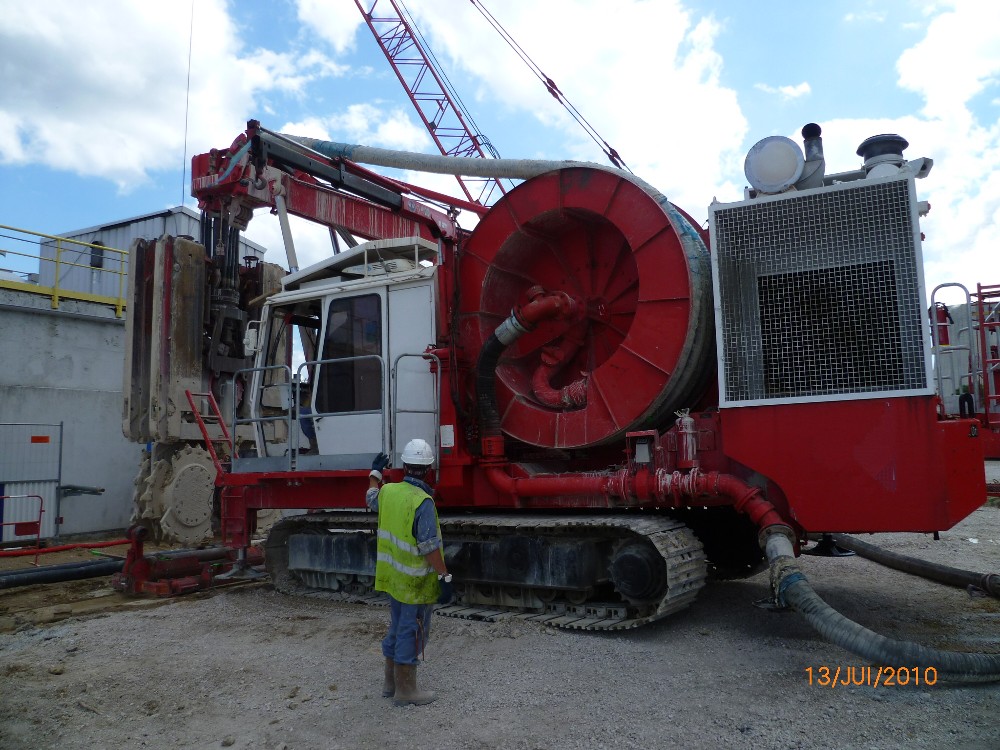

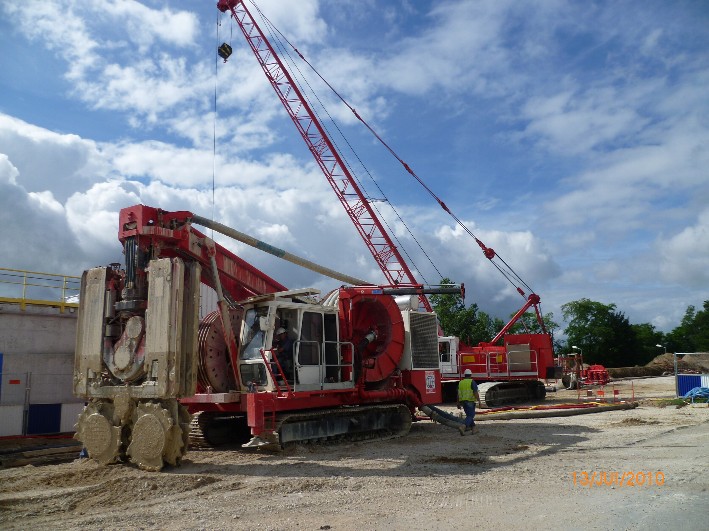

Photo d'une hydrofraisse pour réaliser des parois moulée.

[AJVD]

Plus ancien.

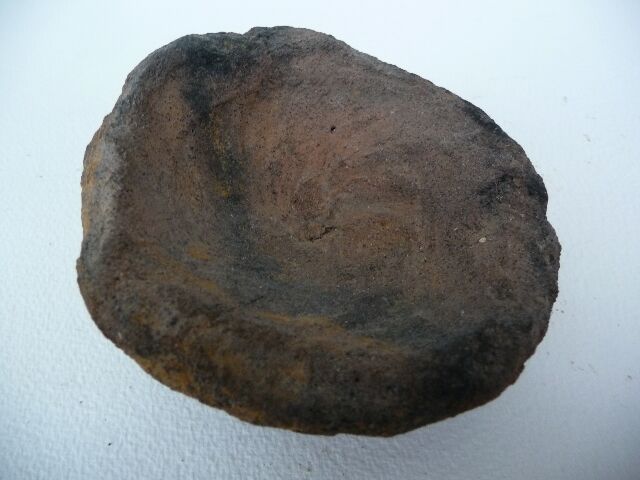

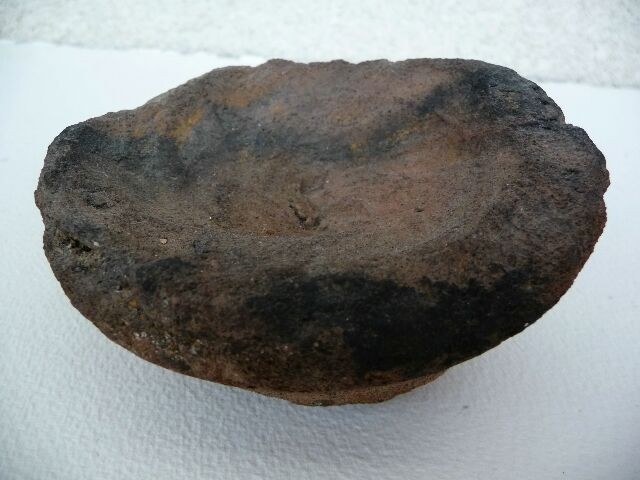

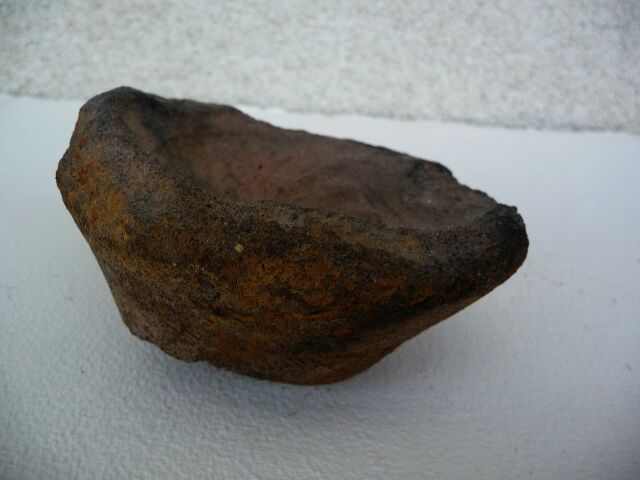

Lampe, de mineur,à feu ouvert datée entre le 1er et 4ème siècle de notre ère.

Trouvaille faite dans une galerie, datant de l'époque gallo-romaine, recoupée par l'avancée du front de taille d'une carrière

[Kayou]

On ne fait pas de forage pour connaitre la profondeur d'une rivière souterraine, et pas en galerie. Surtout au rotary à la boue !

Un trépan ne se dévisse pas si facilement !

Restons dans le sujet.

[Guest TOURMALINE]

Tout simplement, quelqu'un là jeté pour s'en débarassé.

[Guest TOURMALINE]

Pour ton info, elle existe dèja, c'est une méthode que l'on appel sonique.

Plus d'outil au bout du train de tige, très peu de fluide de perfo, un simple tube, et les ultra son font le reste.

Exemple : avec un tricône, impossible de passer de grosses barres d'acier dans un béton, il fallait carotter au diamant.

Avec cette méthode, un IPN en acier de 300 mm se passe en 15 minutes.
