Eclairage microscope - pilotage de led avec Arduino

[Argus]

Bonsoir,



je me suis bidouillé un petit éclairage pour des led adressables, si ça peut intéresser quelqu'un

Quezako les leds adressables? Ce sont des leds constituées de parties rouge, bleu et verte (et dans mon cas également une partie blanche) et qu'on peut piloter individuellement via une programmation.

On peut donc obtenir n'importe quelle couleur en variant la luminosité de chacune des parties colorées.



Fonctionnalités de l'alimentation :

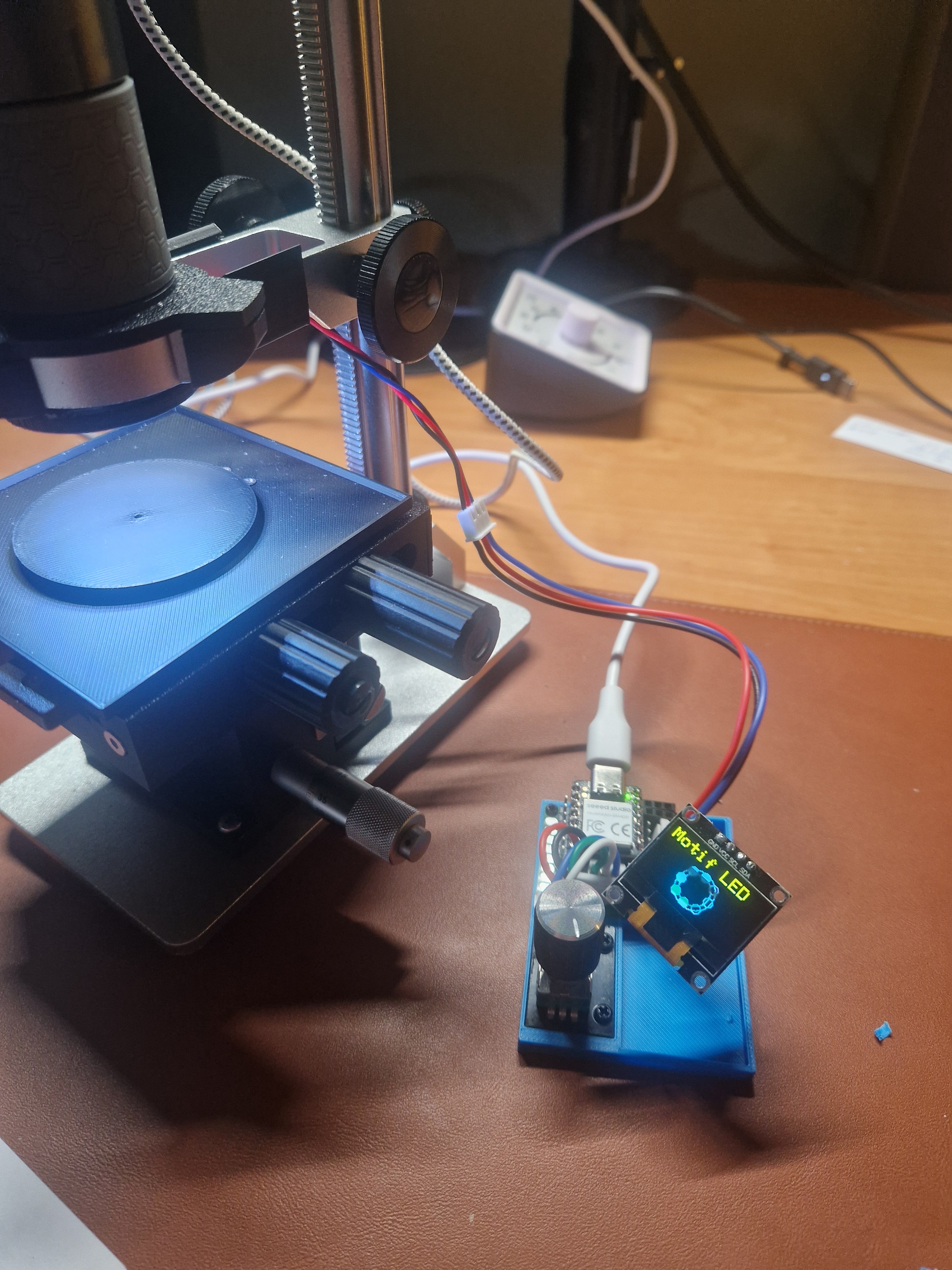

• Mode "Motifs" : permet d'allumer les leds selon des préréglages (latéral, tout allumé, ...)
• Mode presets : permet de choisir des pré-réglages de lumière (blanc chaud, froid, personnalisé,...)

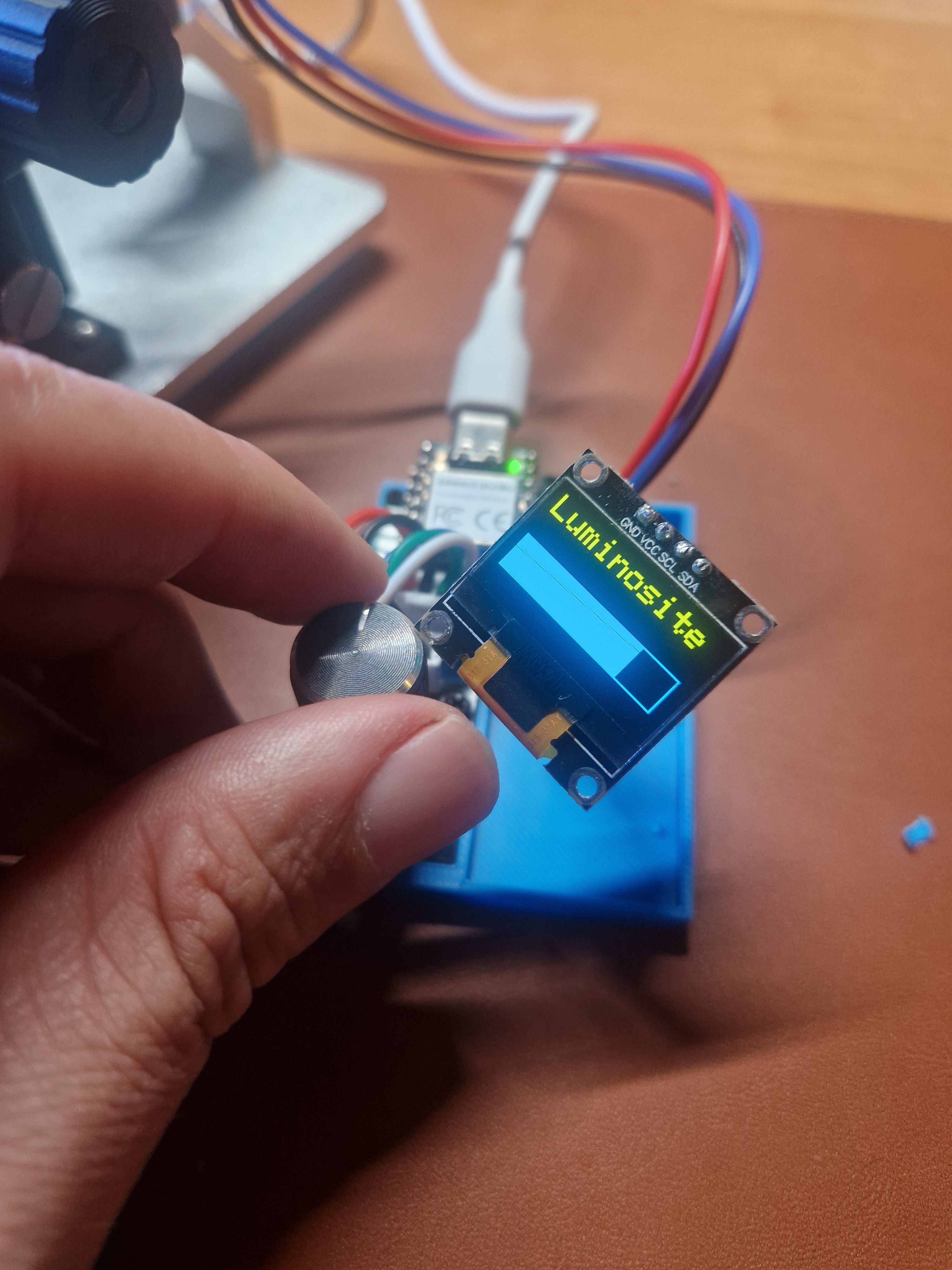

• Réglage de la luminosité
• Ajustement manuel des valeurs RVB possible



Matériel nécéssaire :

• un encodeur rotatif (2€)
• un petit écran oled 128x64 (3€)
• Un microcontroleur compatible arduino (les plus petits démarrent à 2-3€ aussi)
• Des leds adressables (les neopixels sont les plus connues). L'idéal est d'utiliser des led RGBW (red green blue white) car les simples leds RVB n'ont pas un bon spectre pour l'éclairage (mais c'est potable). On trouve des anneaux tout fait, mais sinon on peut bricoler avec un bandeau led ça ira aussi.
• Si l'éclairage est constitué de + de 10 leds il vaut mieux y ajouter une alimentation séparée au lieu d'utiliser le microcontrolleur comme alimentation, sinon on risque de le faire griller.





J'ai joint le programme pour gérer tout ça,(progeclairagebino.ino)à bidouiller librement (ici il est fonctionnel pour des leds RVBW, je peux en faire une version led RVB si ça vous intéresse). 😁



Bon voila, je jette tout ça là un peu en vrac mais si jamais y a des amateurs tentés par ce bricolage je veux bien faire un petit tuto plus détaillé avec le schéma de câblage, je peux aussi partager les fichiers 3d à imprimer,...





[Orlean]

intéressant, pourrait-on voir quelques exemples d'utilisation ? Quels sont les avantages ?

[FIFI63]

Bonjour,

Intéresser pour un tuto.
