Gratophil Posté(e) 19 mai 2014 Signaler Partager Posté(e) 19 mai 2014 Salut les pros, Je recherches des infos concernant les tables a secousses. En effet, je souhaite concevoir et fabriquer une table a secousse pour effectuer de la séparation gravimétrique le plus finement possible. Typiquement les dimensions d'une table de laboratoire. (plateau 500 mm x200 mm environ) Je me suis documenté, mais je souhaiterai avoir l'avis de personnes ayant l'habitude de ce genre de table, typiquement prof de fac, ou technicien dans les sciences de la terre. J'ai notamment des questions concernant le type et l'orientation des rifles sur le plateau pour réaliser la séparation gravimétrique. En effet, j'ai lu des documents indiquant que ces riffles étaient parallèles au plateau et d'autres documents indiquant une orientation angulaire par rapport au plateau ? Voilà ma demande. Si certaines personnes préfèrent me contacter par messagerie, pas de soucis. J'attends vos avis et commentaires. Merci Philippe Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
baboune Posté(e) 19 mai 2014 Signaler Partager Posté(e) 19 mai 2014 Rien de nouveau sous le soleil.. jp Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
baboune Posté(e) 19 mai 2014 Signaler Partager Posté(e) 19 mai 2014 http://www.geoforum.fr/topic/26569-difference-entre-ces-2-tables-a-secousses/ le lien s'est défait !! Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
zunyite Posté(e) 19 mai 2014 Signaler Partager Posté(e) 19 mai 2014 si je comprends bien en ref au premier et deuxième poste, c'est une fabrication pour une utilisation spècifique! Dans ce cas il faut des prècisions -granulométrie du materiel à traiter -nature des grains à séparer (en particulier différence de densités) -concentration des lourds/légers Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Gratophil Posté(e) 19 mai 2014 Auteur Signaler Partager Posté(e) 19 mai 2014 Salut zunyite, Non, rien de spécifique, je veux "affiner" des échantillons pour les débarrasser de minéraux plus légers et cela le plus finement possible. Philippe Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
zunyite Posté(e) 19 mai 2014 Signaler Partager Posté(e) 19 mai 2014 oui mais à quelle granulométrie ? Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Gratophil Posté(e) 19 mai 2014 Auteur Signaler Partager Posté(e) 19 mai 2014 oui mais à quelle granulométrie ? Entre 0.2 mm et 1.0 mm environ Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
zunyite Posté(e) 20 mai 2014 Signaler Partager Posté(e) 20 mai 2014 trop gros pour une table à secousse (surtout de labo) dans ces granulométrie, mieux vaut une vis ou un jig Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Gratophil Posté(e) 20 mai 2014 Auteur Signaler Partager Posté(e) 20 mai 2014 Salut, c'est quoi exactement une vis ou un jig ? Merci Philippe Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
zunyite Posté(e) 20 mai 2014 Signaler Partager Posté(e) 20 mai 2014 la vis : comme son nom l'indique, on se base sur la différence de gravité entre le bord de l'élice et le centre (les lourds sont capté par des trous dans la colonne de la vis; les plus légers sont emportés par le flux en périherie jusqu'en bas le jig est tres utilisé par les artisans : plateau sur balancier avec un fond grillagé ; les battements du plateau dans l'eau concentrent les lourds au fond (système le plus rustique qui soit en dehors de la battée et du sluice)) Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Gratophil Posté(e) 20 mai 2014 Auteur Signaler Partager Posté(e) 20 mai 2014 Bien, merci Cependant, si certain ont des infos, des photos ou des procédures d'utilisation concernant ces tables, je suis particulièrement intéressé. Merci d'avance Philippe Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Gratophil Posté(e) 21 mai 2014 Auteur Signaler Partager Posté(e) 21 mai 2014 Pour info, J'ai vu des vidéos de table a secousse sur Youtub ce qui va me donné beaucoup d'info. La plupart sont des états-unis et sont utilisées dans le recherche de l'or. Philippe Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

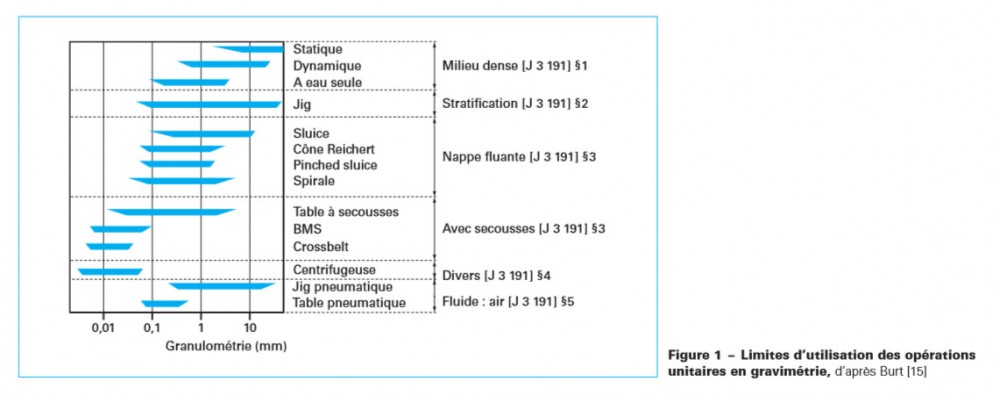

le forézien Posté(e) 24 mai 2014 Signaler Partager Posté(e) 24 mai 2014 Entre 0.2 mm et 1.0 mm environ Si celà peut aider (tiré d'un article des Techniques de l'ingénieur sur la concentration par gravité) : Sinon, mon avis personnel est que fabriquer une table à secousse n'est pas aisé surtout que suivant ton échantillon, il faut pouvoir jouer sur les paramètres de la table pour effectuer une bonne séparation. Utiliser un jig me parait plus simple. A la limite si tu as une rivière près de chez toi avec un bon débit, tu peux toujours construire un sluice, ce sera surement plus facile. Ou une petite rampe de lavage avec une moquette. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Gratophil Posté(e) 24 mai 2014 Auteur Signaler Partager Posté(e) 24 mai 2014 Oui merci pour les infos, Je vois que la table a une limite d'utilisation parmis les plus large avec le jig . Pour mon projet pour le moment je me documente. Mais en gros je vois: Une motorisation composée d'un moteur et d'un variateur. Le mouvement sera réalisé par une came qui pousse la table, le retour assuré par des ressorts pour obtenir une vitesse de poussée différente de la table et ainsi permettre un mouvement d'avance et de trie des minéraux. La table sera inclinée dans le sens longitudinale et dans le sens transversale avec réglages. Sur la table un tapis caoutchouc rainuré dans le sens longitudinale dont l'extrémité sera couper en diagonale pour permettre l'écoulement des minéraux. Il me reste a travailler sur la partie récupération des minéraux moyens et lourds. Bien sûr une alimentation continue à l'eau. N'hésitez pas a me donner vos avis, remarques, photos si vous en avez. Merci Philippe Extra la vidéo, simple et pratique ! Ce que je voudrais réaliser ce serait plutôt cela: Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
